螺杆式压缩机工作原理及结构比较
2022-02-17 来源:西安易筑机电工业化科技有限公司
螺杆式压缩机作为在大型中央空调主机上使用最频繁的压缩机，其特点是零部件少、稳定性高、使用寿命长、维修方便等，还有很重要的一点是螺杆机的能效比很高，同样的制冷量，螺杆机比活塞机节能25%以上。螺杆式制冷压缩机作为回转式制冷压缩机的一种，同时具有活塞式和动力式（速度式）两者的特点。

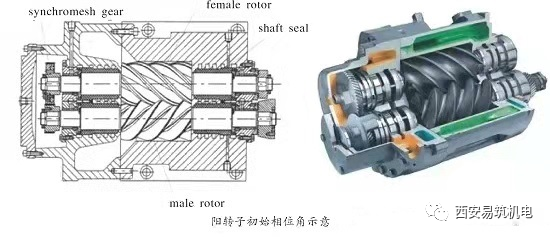

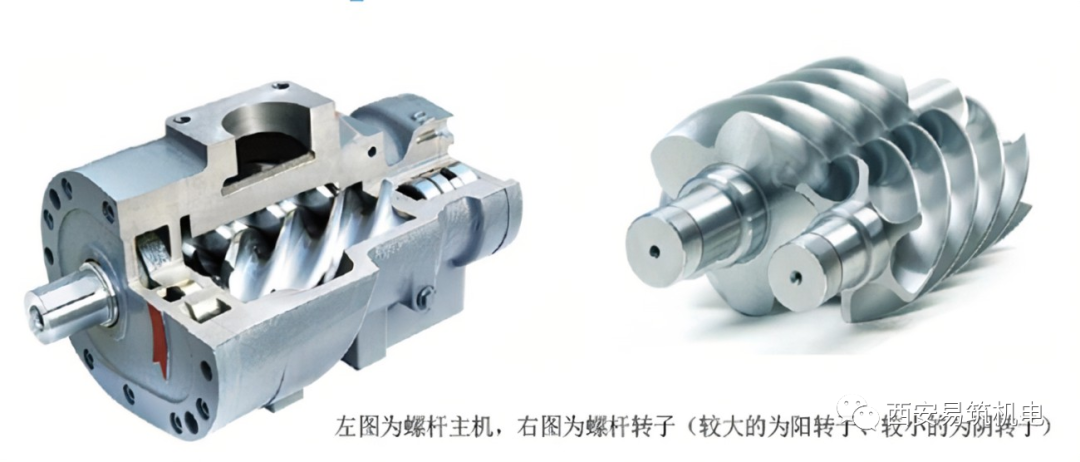

一、螺杆压缩机的工作原理和结构示意

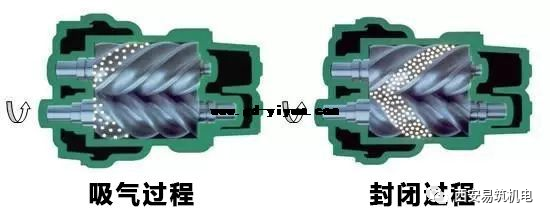

1、吸气过程：
螺杆式的进气侧吸气口，必须设计得使压缩室可以充分吸气，而螺杆式空压机并无进气与排气阀组，进气只靠一调节阀的开启、关闭调节，当转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟之空气被全数排出，排气结束时，齿沟乃处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟内。螺杆式空压机维修提醒当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气即被封闭。
2、封闭及输送过程：
主副两转子在吸气结束时，其主副转子齿峰会与机壳闭封，此时空气在齿沟内闭封不再外流，即[封闭过程]。两转子继续转动，其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动。
3、压缩及喷油过程：
在输送过程中，啮合面逐渐向排气端移动，亦即啮合面与排气口间的齿沟间渐渐减小，齿沟内之气体逐渐被压缩，压力提高，此即[压缩过程]。而压缩同时润滑油亦因压力差的作用而喷入压缩室内与室气混合。
4、排气过程：
当螺杆空压机维修中转子的啮合端面转到与机壳排气相通时，（此时压缩气体之压力最高）被压缩之气体开始排出，直至齿峰与齿沟的啮合面移至排气端面，此时两转子啮合面与机壳排气口这齿沟空间为零，即完成（排气过程），在此同时转子啮合面与机壳进气口之间的齿沟长度又达到最长，其吸气过程又在进行。

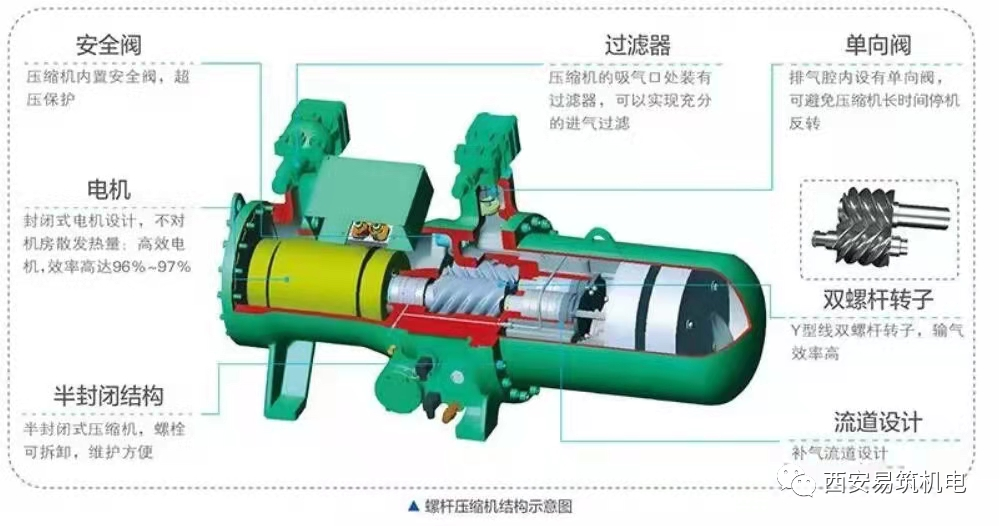

螺杆压缩机分为：开启式、半封闭式、全封闭式。
二、螺杆式制冷压缩机的特点
与活塞压缩机的往复容积式不同，螺杆式压缩机是一种回转容积式压缩机。
螺杆式制冷压缩机有以下优点：
1、与往复活塞式制冷压缩机相比，螺杆式制冷压缩机具有转速高，重量轻，体积小，占地面积小以及排气脉动低等一系列优点。
2、螺杆式制冷压缩机没有往复质量惯性力，动力平衡性能好，运转平稳，机座振动小，基础可作得较小。
3、螺杆式制冷压缩机结构简单，机件数量少，没有像气阀、活塞环等易损件，它的主要摩擦件如转子、轴承等，强度和耐磨程度都比较高，而且润滑条件良好，因而机加工量少，材料消耗低，运行周期长，使用比较可靠，维修简单，有利于实现操纵自动化。
4、与速度式压缩机相比，螺杆式压缩机具有强制输气的特点，即排气量几乎不受排气压力的影响，在小排气量时不发生喘振现象，在宽广的工况范围内，仍可保持较高的效率。
5、采用了滑阀调节，可实现能量无级调节。
6、螺杆压缩机对进液不敏感，可以采用喷油冷却，故在相同的压力比下，排温比活塞式低得多，因此单级压力比高。
7、没有余隙容积，因而容积效率高。
缺点:
1、转子、机体等部件加工精度要求高，装配要求比较严格;
2、油路系统及辅助设备比较复杂；因为转速高，所以噪声比较大。
