装配式冷水机房安装流程你知道吗？
2020-05-08 来源:西安易筑机电工业化科技有限公司
导读
装配式机房技术是数字化建造技术的重要组成部分，通过采用“基于BIM的机电工程数字化建造技术”，将BIM技术与数字化建造技术相结合，创建共享数字化建造数据库，生成预制加工数据，导入基地数字化加工设备，进行工业化生产，检验合格的成品运输至施工现场进行快速装配。
装配式机房的安装流程
一、设备基础的浇筑及定位
装配式机房不同于传统机房的安装，要严格按照深化图纸浇筑基础，定位设备，因为所有的预制件都是通过BIM软件对设备及零部件进行1：1建模按照模型加工好的，设备定位不准确会影响管道连接，设备精准的定位是装配式安装的基本的要素。
此处需要关注的重点内容为：
1、建筑1m线与结构1m线需要明确两者间的高差，管道安装标高按建筑线标高执行；
2、设备基础生根应设置在结构面上，同时需在设备合同签订后进行，设备基础边沿超出设备底座宽度宜控制在150mm以内，最大不超过200mm;
3、设备基础高出建筑面一般控制在200mm内，太高会提升设备处阀门的高度，影响操作；
4、排水槽设置分为明沟和暗沟两种，明沟围堰高度宜高出设备基础50mm,暗沟地面宜预留坡，坡向排水沟，确保积水及时排出。

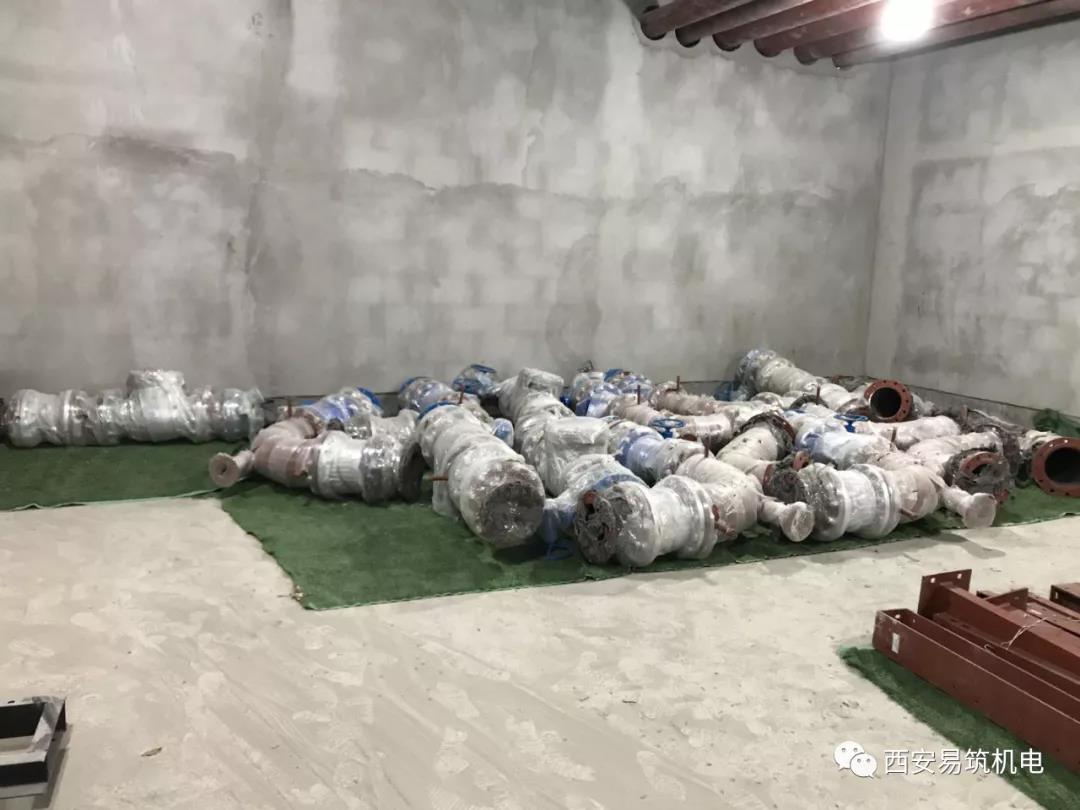

二、预制件搬运至安装区域

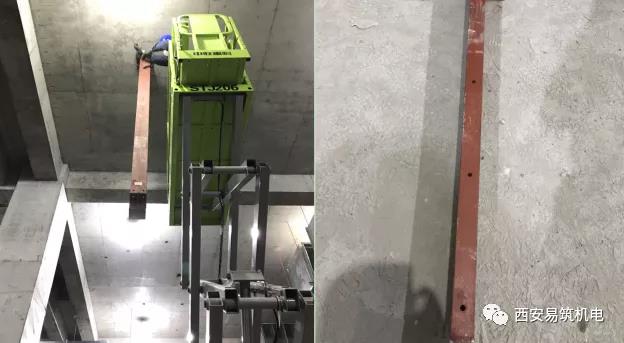

三、支吊架安装

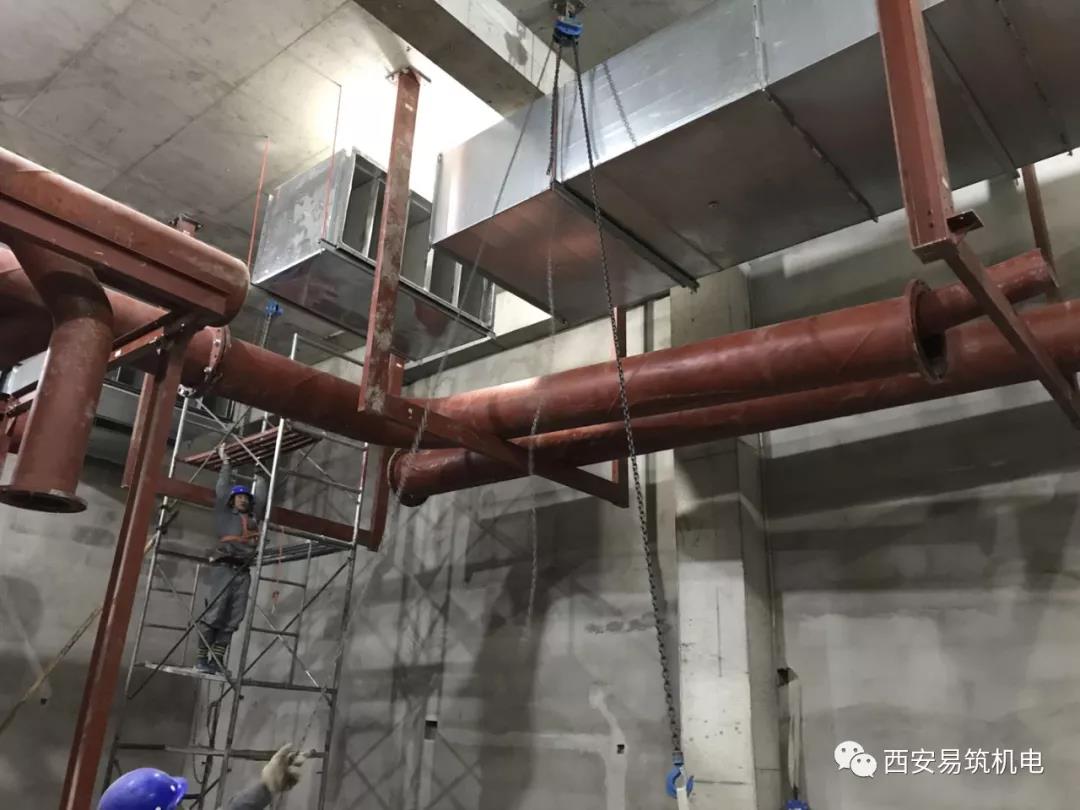

四、主管道吊装
支吊架安装完成后，按照图纸对照管道上的编码开始吊装机房的主管道。

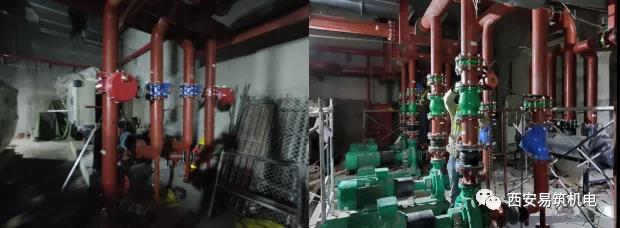

五、设备口及阀门连接
主管道定位后就可以开始和冷机、水泵、集分水器等设备口对接。

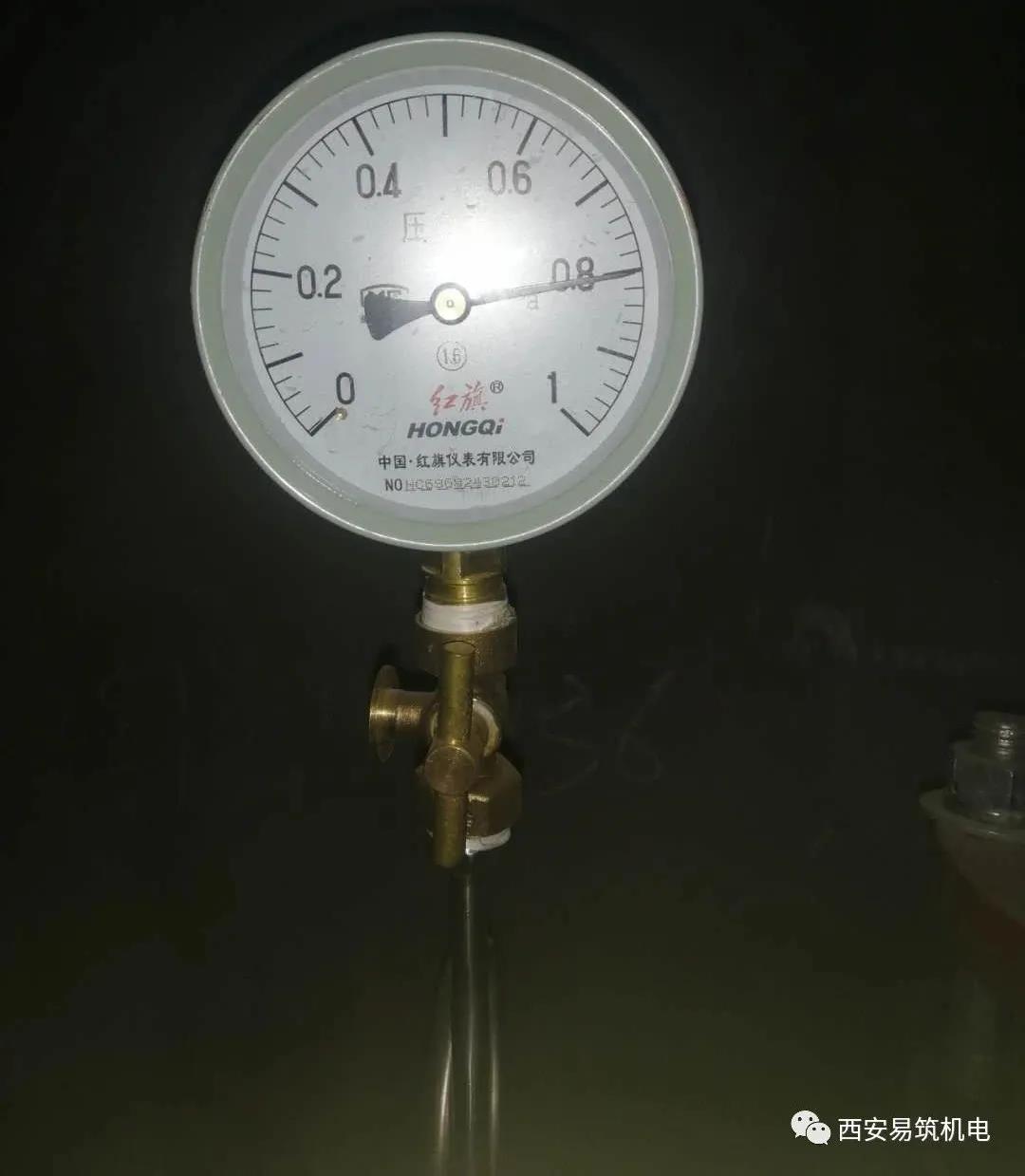

七、管道试压
注水、打压应在试压泵临时管路连接完毕之后，引入临时用水，关闭泄水阀门，打开进水及排气阀门往管路内注水。当管路最高点阀门出水后，说明系统水满，并排尽空气，关闭进水阀及排气阀，启动加压泵，逐级加压。逐级加压过程要仔细检查管路，如有漏点或其他问题，及时停泵泄水处理，至压力达到强度试压压力标准且压降合格即可。
