关于电气的常识你知多少？不妨来检验一下吧？

2021-03-29 来源:西安易筑机电工业化科技有限公司

基本信息：

电气(electrical，electrical power and equipment)是电能的生产、传输、分配、使用和电工装备制造等学科或工程领域的统称。是以电能、电气设备和电气技术为手段来创造、维持与改善限定空间和环境的一门科学，涵盖电能的转换、利用和研究三方面，包括基础理论、应用技术、设施设备等。

电气工程(Electrical Engineering，简称EE)是现代科技领域中的核心学科之一，更是当今高新技术领域中不可或缺少的关键学科。其中电子技术的巨大进步才推动了以计算机网络为基础的信息时代的到来，并将改变人类的生活、工作模式。电气工程的发展前景同样很有潜力，使得当今的学生就业比率一直很高。

主要功能：

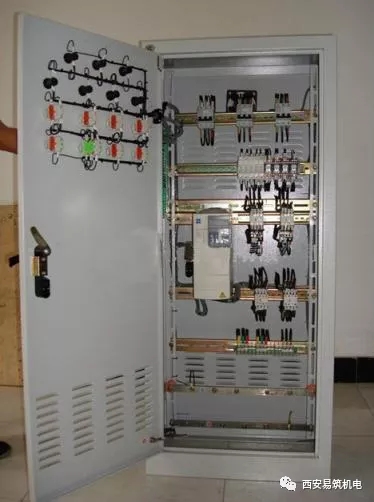

为了保证一次设备运行的可靠与安全，需要有许多辅助电气设备为之服务，能够实现某项控制功能的若干个电器组件的组合，称为控制回路或二次回路。这些设备要有以下功能:

1、自动控制功能: 高压和大电流开关设备的体积是很大的电气常见产品，一般都采用操作系统来控制分、合闸，特别是当设备出了故障时，需要开关自动切断电路，要有一套自动控制的电气操作设备，对供电设备进行自动控制;

2、保护功能:电气设备与线路在运行过程中会发生故障，电流(或电压)会超过设备与线路允许工作的范围与限度，这就需要一套检测这些故障信号并对设备和线路进行自动调整(断开、切换等)的保护设备;

3、监视功能:电是眼睛看不见的，一台设备是否带电或断电，从外表看无法分辨，这就需要设置各种视听信号，如灯光和音响等，对一次设备进行电气监视;

4、测量功能:灯光和音响信号只能定性地表明设备的工作状态(有电或断电)，如果想定量地知道电气设备的工作情况，还需要有各种仪表测量设备，测量线路的各种参数，如电压、电流、频率和功率的大小等。

在设备操作与监视当中，传统的操作组件、控制电器、仪表和信号等设备大多可被电脑控制系统及电子组件所取代，但在小型设备和就地局部控制的电路中仍有一定的应用范围。这也都是电路实现微机自动化控制的基础。

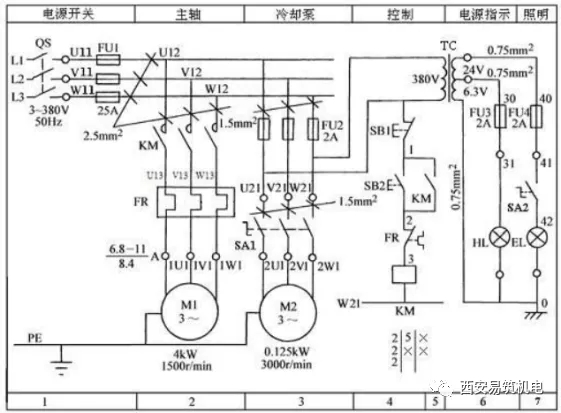

原理图：

用图形符号、文字符号、项目代号等表示电路各个电气元件之间的关系和工作原理的图称为电气原理图。电气原理图结构简单、层次分明，适用于研究和分析电路工作原理、并可为寻找故障提供帮助，同时也是编制电气安装接线图的依据，因此在设计部门和生产现场得到广泛应用。

电气原理图是把一个电气元件的各部件以分开的形式进行绘制，现场也有将同一电器上各个零部件均集中在一起，按照其实际位置画出的电路结构图。

结构图的画法比较容易识别电器，便于安装和检修。但是，当线路比较复杂和使用的电器比较多时，线路便不容易看清楚。因为同一电器的各个部件在机械上虽然联在一起，但是电路上并不一定相互关联。

绘制原则：

1、电气原理图中的电器元件是按未通电和没有受外力作用时的状态绘制。在不同的工作阶段，各个电器的动作不同，触点时闭时开。而在电气原理图中只能表示出一种情况。因此，规定所有电器的触点均表示在原始情况下的位置，即在没有通电或没有发生机械动作时的位置。对接触器来说，是线圈未通电，触点未动作时的位置;对按钮来说，是手指未按下按钮时触点的位置;对热继电器来说，是常闭触点在未发生过载动作时的位置等等。

2、触点的绘制位置。使触点动作的外力方向必须是:当图形垂直放置时为从左到右，即垂线左侧的触点为常开触点，垂线右侧的触点为常闭触点;当图形水平放置时为从下到上，即水平线下

方的触点为常开触点，水平线上方的触点为常闭触点。

3、主电路、控制电路和辅助电路应分开绘制。主电路是设备的驱动电路，是从电源到电动机大电流通过的路径;控制电路是由接触器和继电器线圈、各种电器的触点组成的逻辑电路，实现所要求的控制功能;辅助电路包括信号、照明、保护电路。

4、动力电路的电源电路绘成水平线，受电的动力装置(电动机)及其保护电器支路应垂直与电源电路。

5、主电路用垂直线绘制在图的左侧，控制电路用垂直线绘制在图的右侧，控制电路中的耗能元件画在电路的最下端。

6、图中自左而右或自上而下表示操作顺序，并尽可能减少线条和避免线条交叉。

7、图中有直接电联系的交叉导线的连接点(即导线交叉处)要用黑圆点表示。无直接电联系的交叉导线，交叉处不能画黑圆点。

8、在原理图的上方将图分成若干图区，并标明该区电路的用途与作用;在继电器、接触器线圈下方列有触点表，以说明线圈和触点的从属关系。
