一起探讨参数化图框的创建？
2020-11-04 来源:西安易筑机电工业化科技有限公司

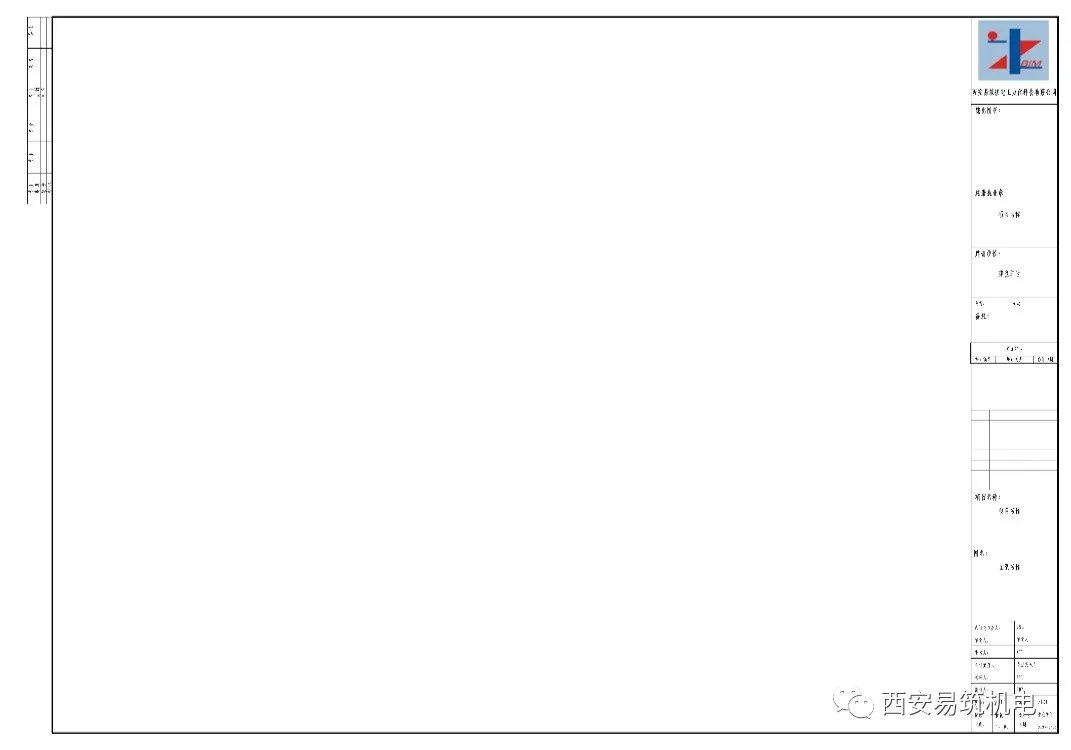

一、图框绘制

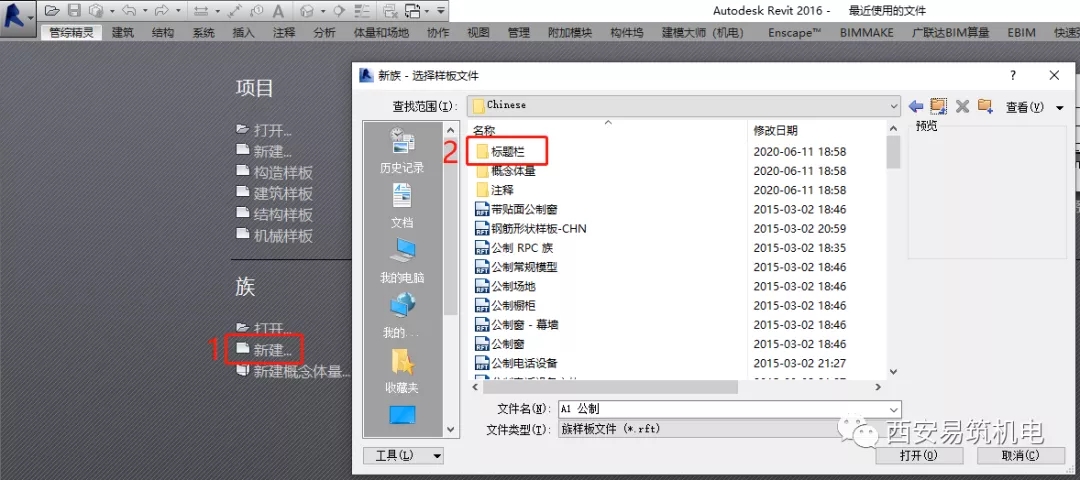

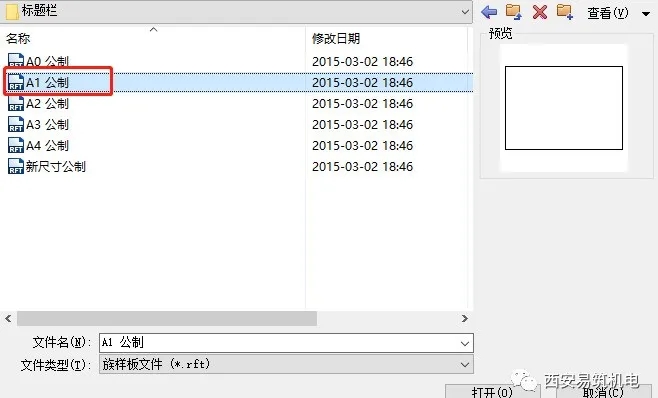

1.打开REVIT，新建A1公制图框族。
2.点击“创建”选项卡下的直线，新建图框线、标题栏、会签栏。

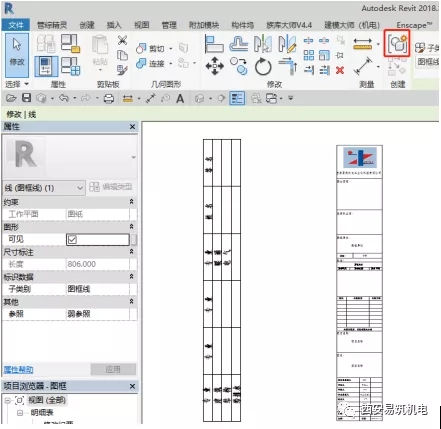

3.分别把标题栏，会签栏单独创建为组，移动到图框内相应位置。
二、调整线型

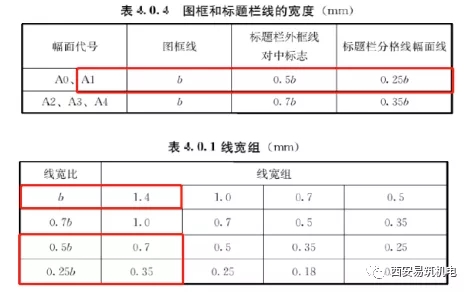

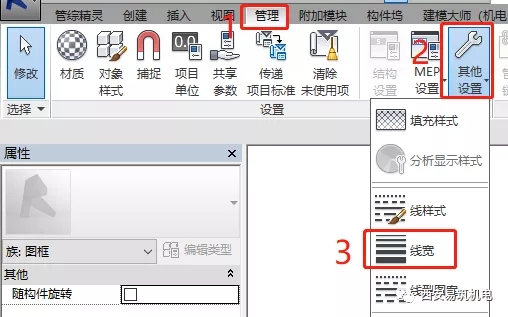

1.点击“管理”选型卡下的“其他设置”，根据《房屋建筑制图统一标准》规范要求，调整线宽。
2.点击“管理”选项卡下的“其他设置”分别对分格线、图框线、标题栏线宽进行设置。

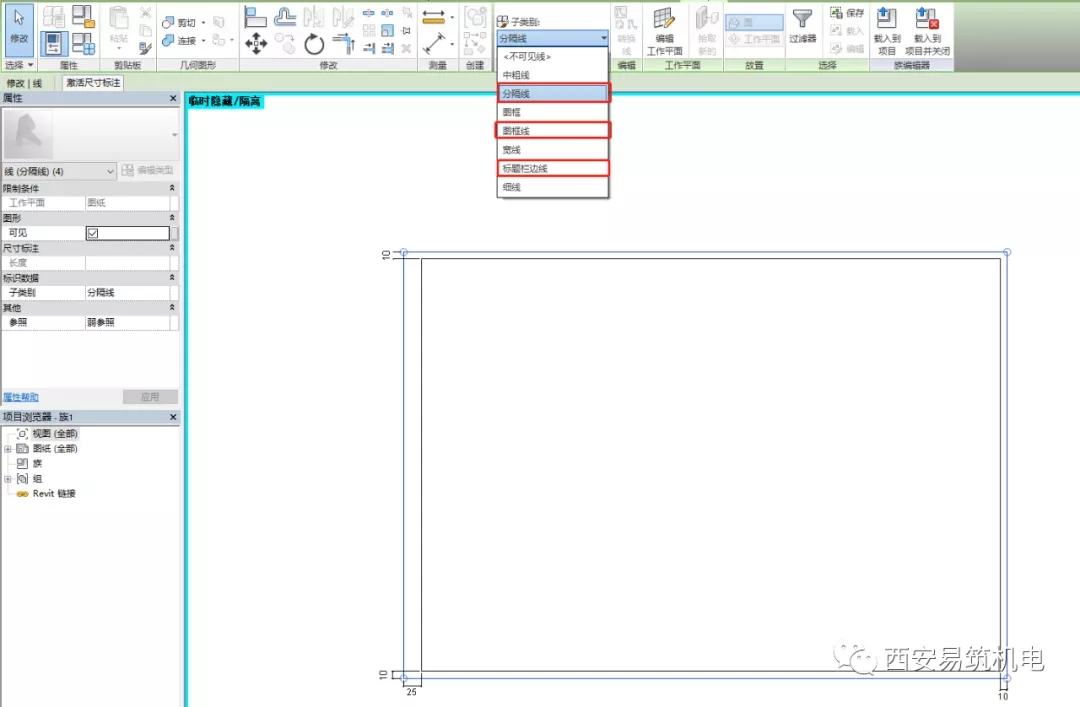

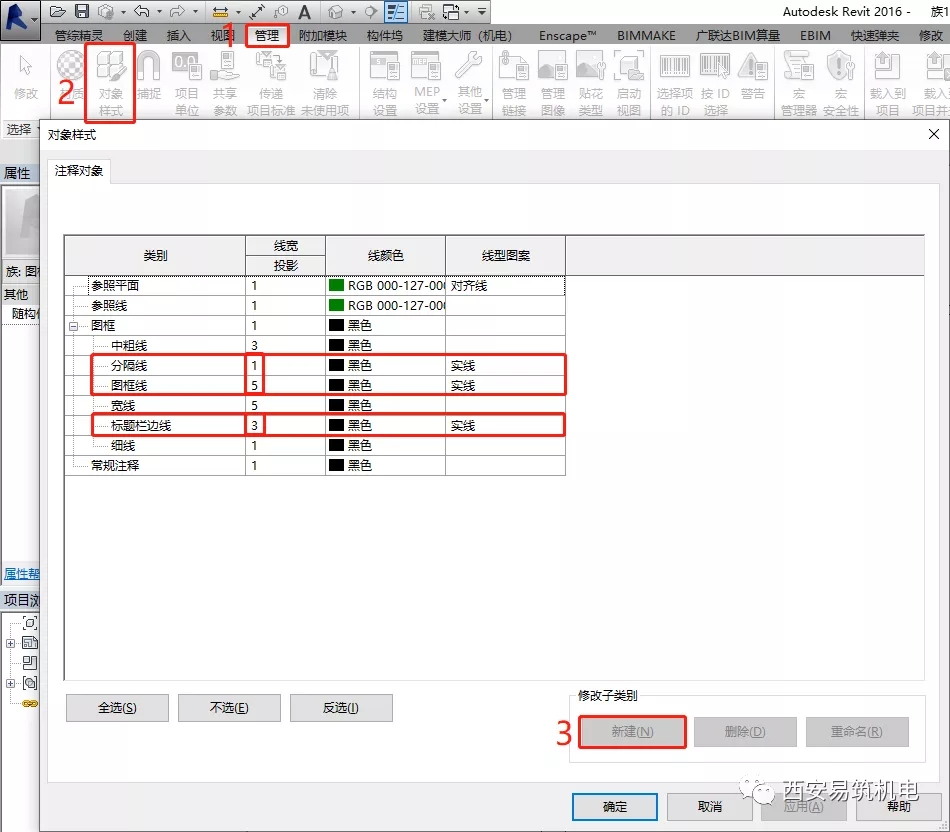

3.点击“管理”选项卡下的对象样式，新建分格线、图框线、标题栏边线，选择相应线宽编号。

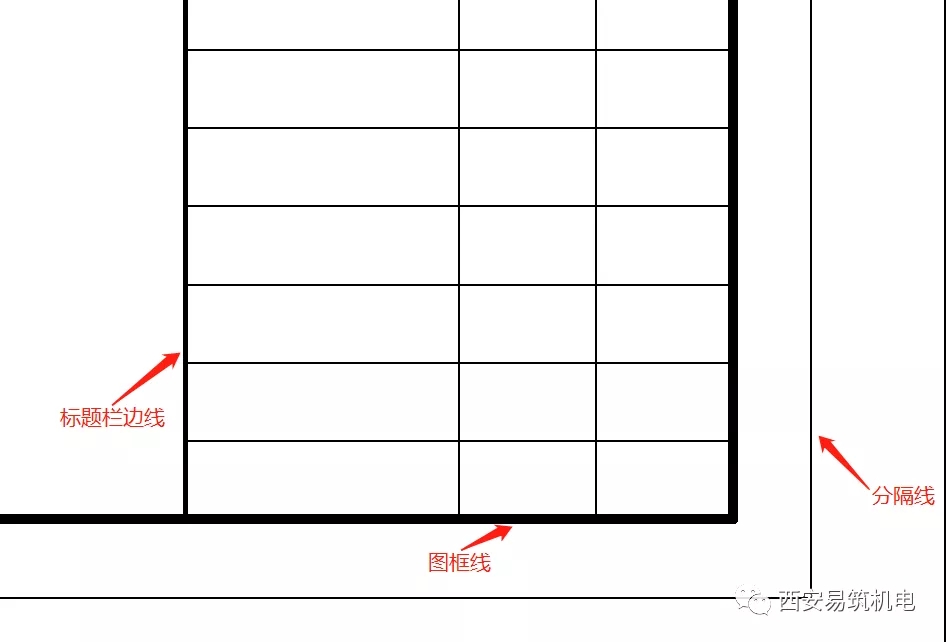

4.分别选中分格线、图框线、标题栏边线设置对应线宽。
三、.添加参数

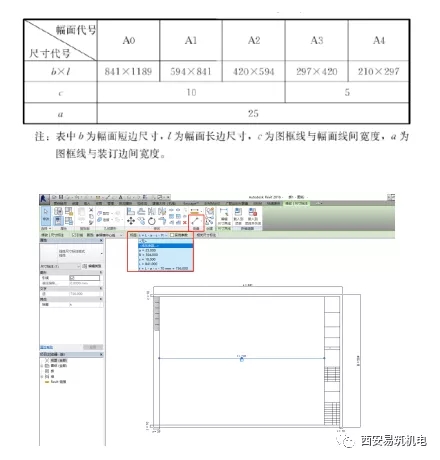

1.根据《房屋建筑制图统一标准》规范要求对图框尺寸进行标注，并对标注添加参数。

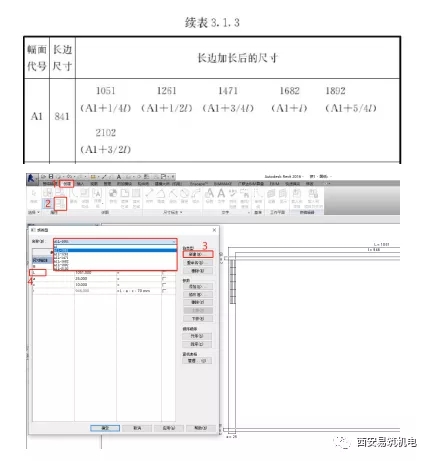

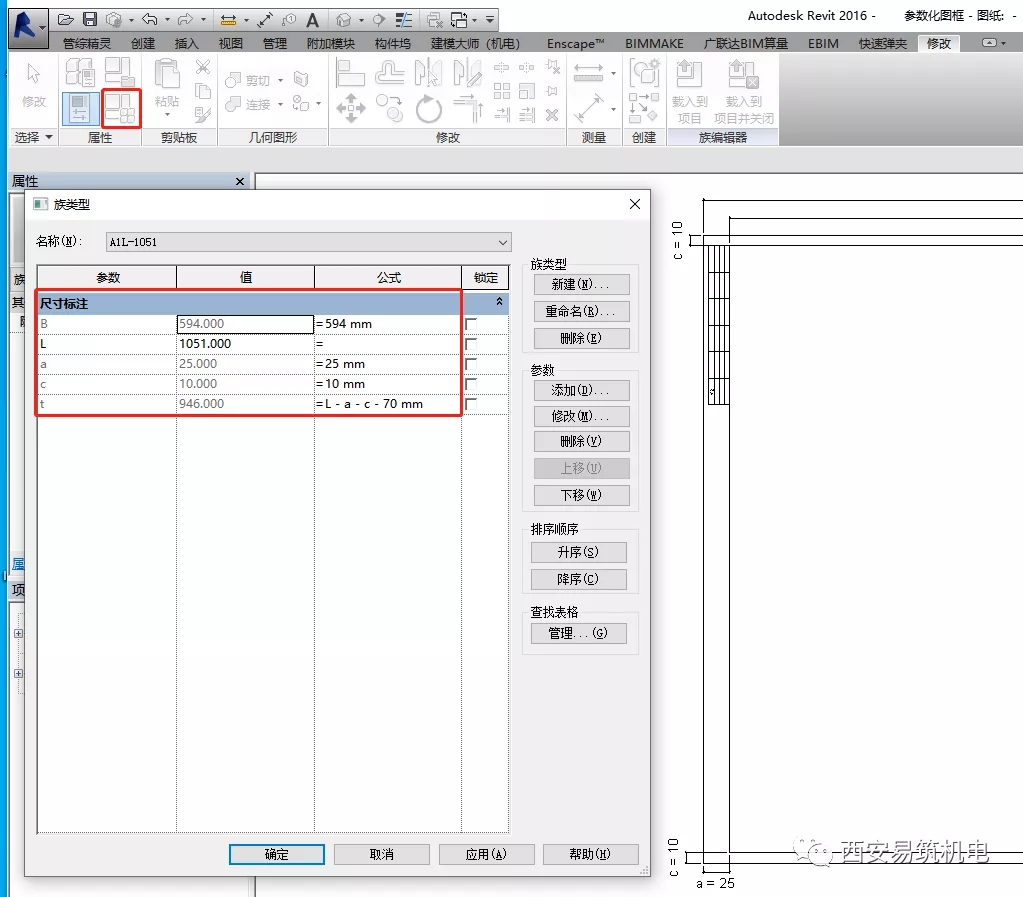

2.根据《房屋建筑制图统一标准》规范要求，标准A1图纸只需要改变图框长度，在“族类型”对话框公式栏添加相应公式数据。

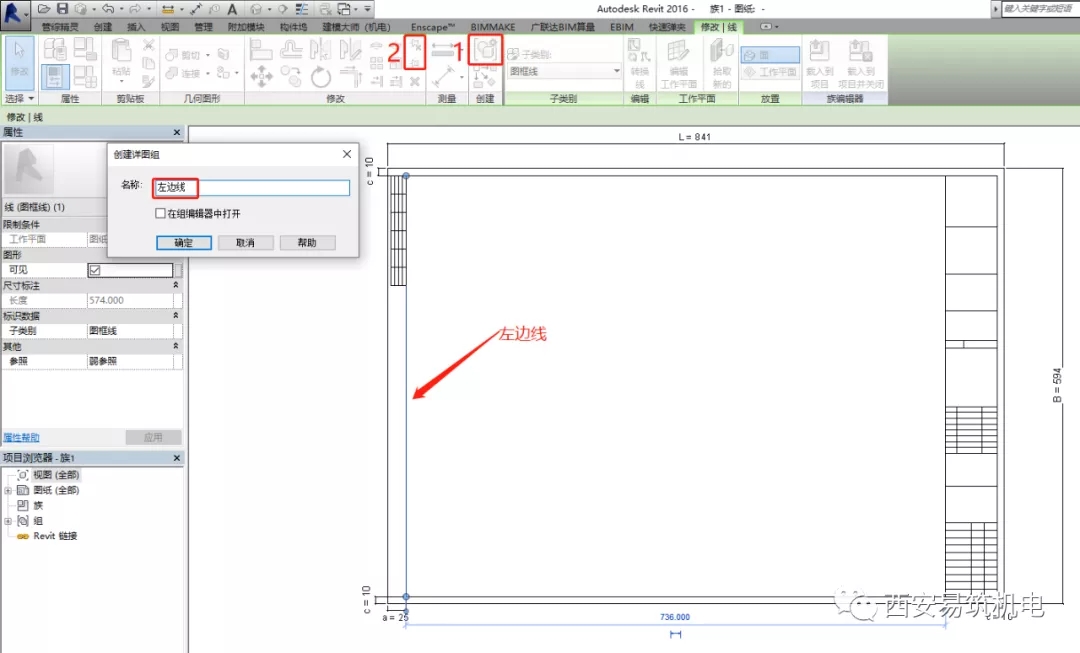

3.为使图框加长边整体从左往右进行变化，对图框左边线单独创建组并锁定。
4.根据《房屋建筑制图统一标准》规范要求的尺寸，创建A1图纸族类型。
四、添加标签、文字及修改纪要

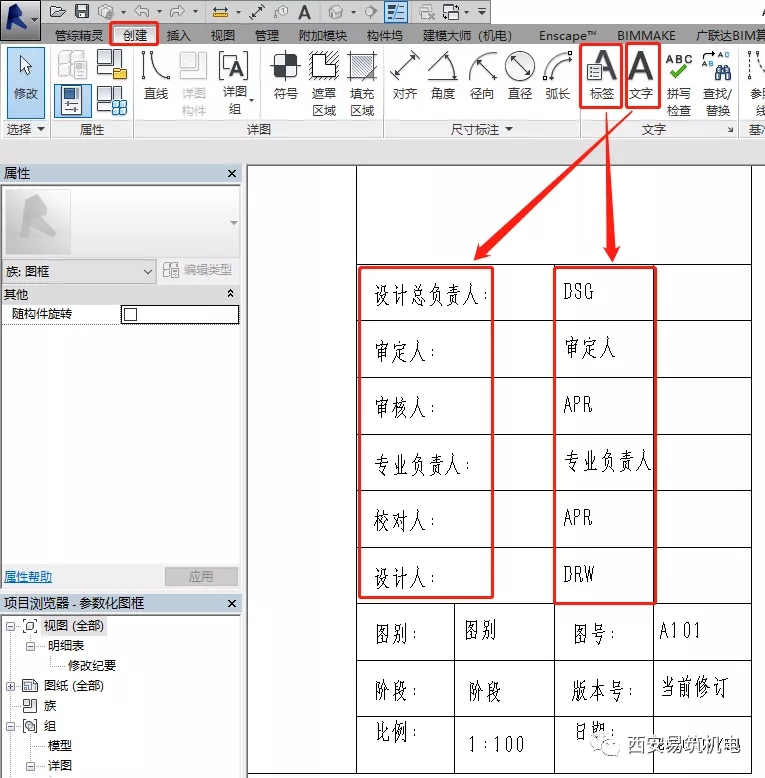

1.会签栏及标题栏固定的注释文字用“创建”命令栏下的“文字”进行添加，需要变动的文字用“创建”命令栏下的“标签”进行添加。

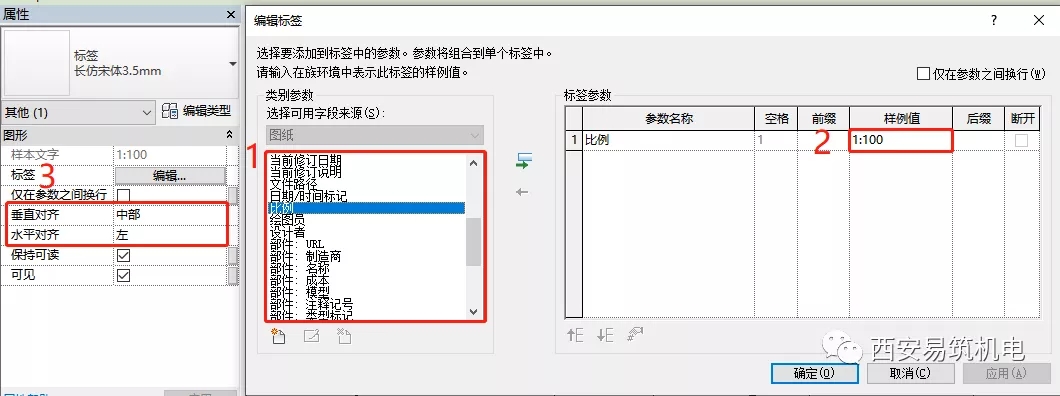

2.添加“标签”时，“编辑标签”对话框“类别参数”中有可以用的字段，直接添加使用即可。

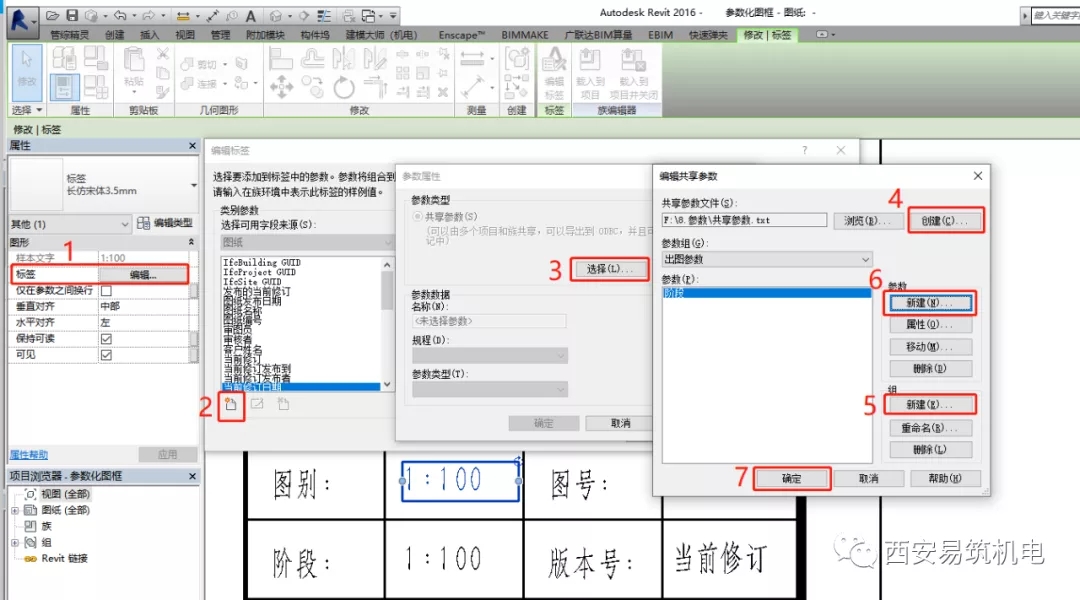

3.“编辑标签”对话框“类别参数”中没有可以用的字段，我们需要新建共享参数来添加可用字段。

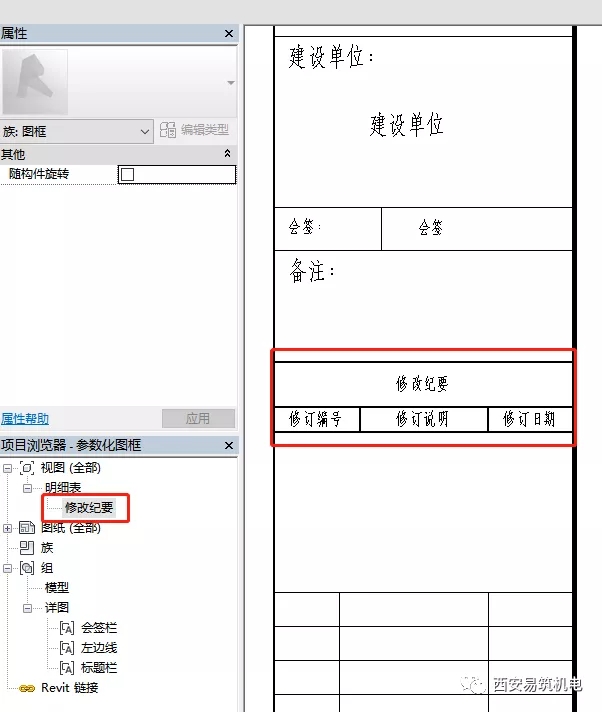

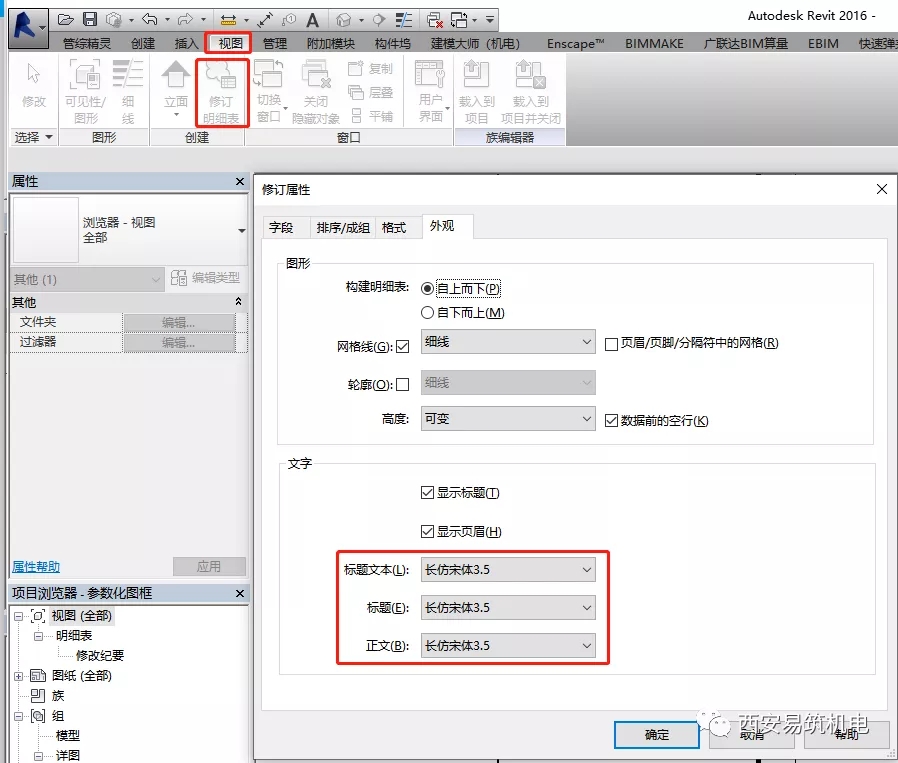

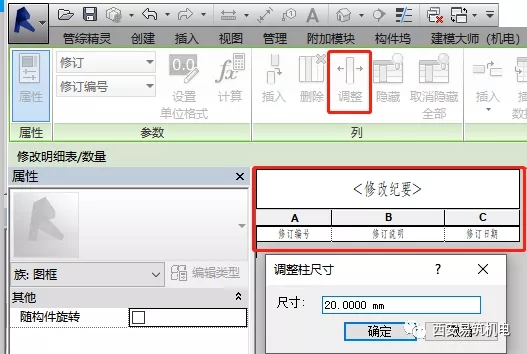

4.点击“视图”选项卡下的“修订明细表”，根据制图标准设置“修订明细表”属性，调整“修订明细表”行宽，把设置好的“修订明细表”放进标题栏中。
五、.添加公司LOGO

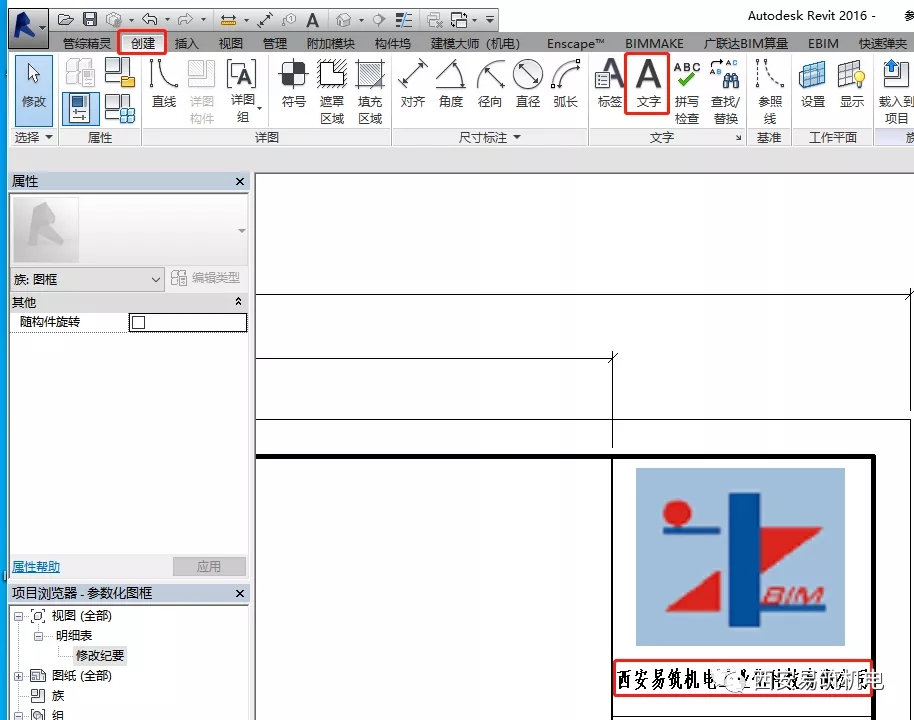

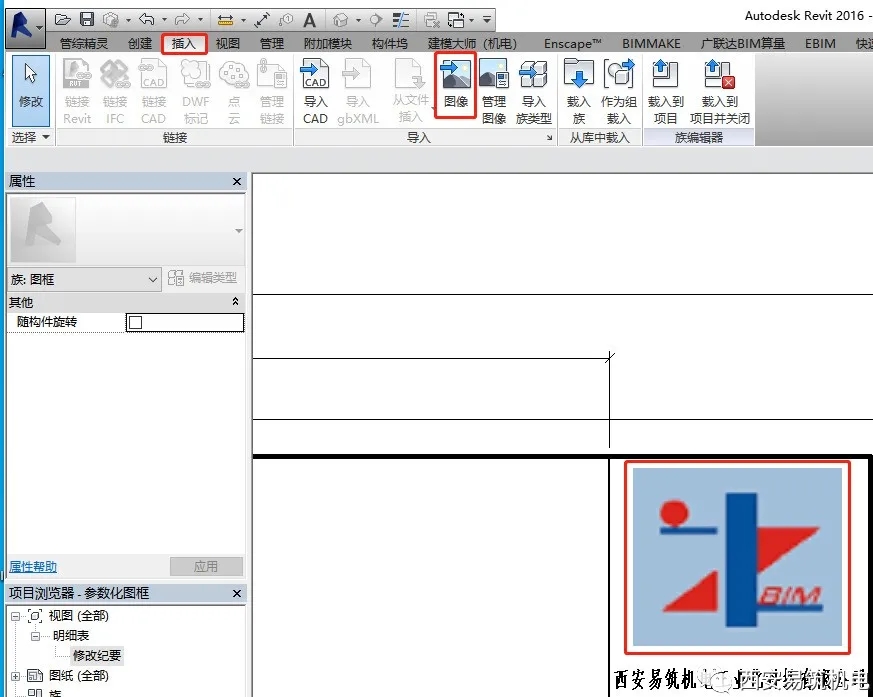

点击“插入”选项卡下的“图像”，把公司LOGO插入标题栏中，调整好图像大小，点击“创建”选项卡下的“文字”添加公司名称。
