基于BIM技术为载体的工程信息化管理模式,贯穿于建筑能源站设计、管道预制、装配式安装、一体化交付、 运维各阶段全过程的数据应用、存储与管理。

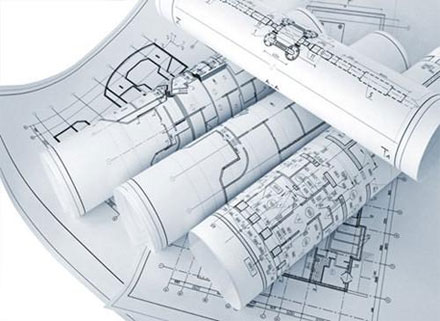

二维审图

接收甲方设计蓝图,了解项目概况,
整理各专业图纸,
核对系统原理,初步深化。

模型搭配

项目概况及图纸交底;
初步深化交底;
建模规则交底;

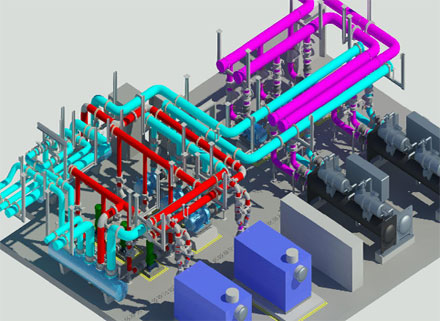

模型搭建

优化原则

1、符合设计规范,满足施工验收标准;
2、充分考虑运维检修空间、通道;
3、所有设备、阀门排布美观统一;
4、手动机构高度便于操作;

提量报价

1、加工图深化设计
2、加工材料采购
3、工厂预制加工
4、现场指导安装
5、物流运输
6、税金

模型参数化

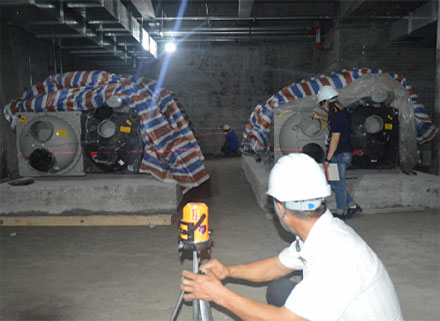

现场复测

确定方案

复测后的数据完善至模型中,确保模型
与现场数据一致。
提交甲方,确认最终方案。

分段出图

分段原则:
1、现场吊装条件
2、工厂加工条件
3、物流运输条件

  • 平行施工
    保质增效
  • 安全文明
    绿色施工
  • 焊接少
    损耗低
  • 多方协作
    协同管理
  • 材料进场
    拼装同步
  • 集成机房
    数字档案
uploads/image/20190122/1548124484.jpg

接收图纸

工厂接收下发的分段加工图纸后,设计人员针对工厂负责人所提出的图纸疑问进行答疑, 并对模型中的重点、难点加以技术说明

uploads/image/20190122/1548127867.jpg

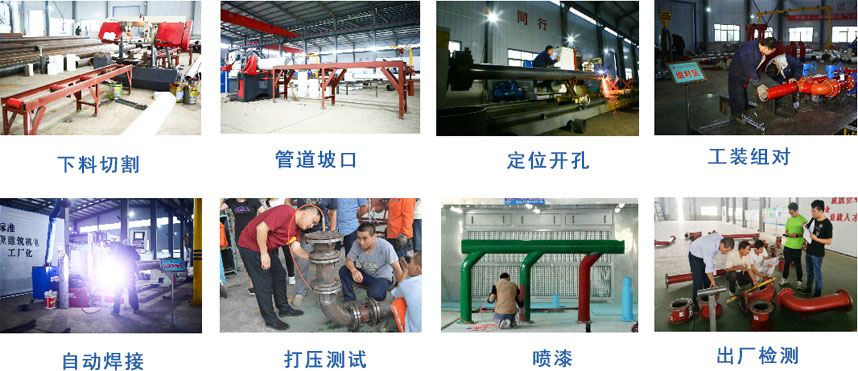

各工序依次加工

uploads/image/20190122/1548133058.jpg

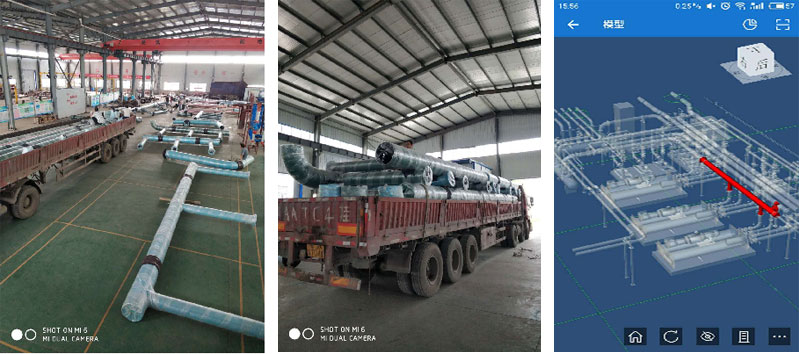

包装运输

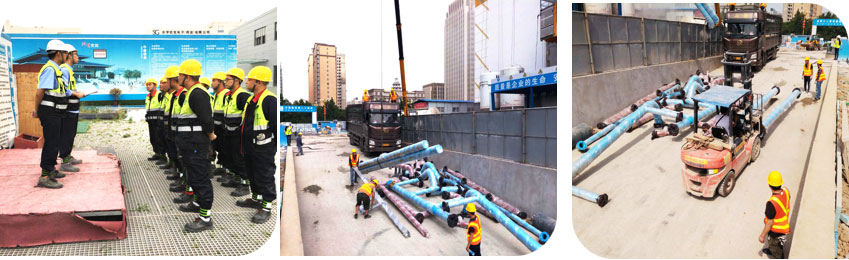

成品管段出厂质检合格后,打包运输,并根据EBIM平台进行后台物料追踪。

负责指导现场装配作业的专业人员,班前召开安全教育,落实成品管段卸车及倒运方案。

uploads/image/20190122/1548123775.jpg

技术交底

uploads/image/20190122/1548123439.jpg

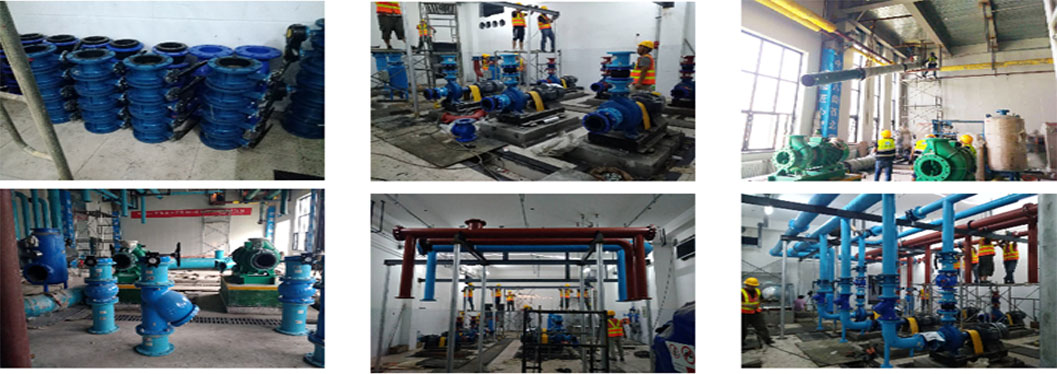

依次装配

uploads/image/20190122/1548128593.jpg

打压测试

完成装配后,根据规范及项目要求,对能源站管道进行打压测试,严格执行打压公斤数,为下 一步交付验收做好准备。

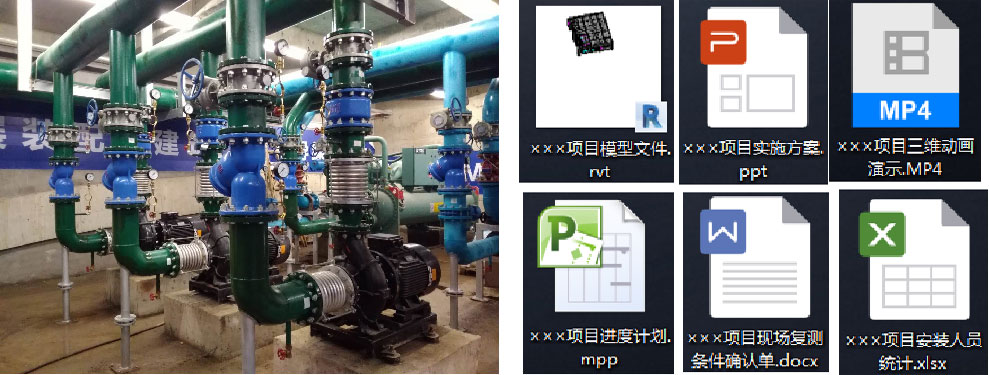

uploads/image/20190122/1548125621.jpg

整体交付
