这篇关于风管的基础知识一定要阅读完
2021-06-25 来源:西安易筑机电工业化科技有限公司
\

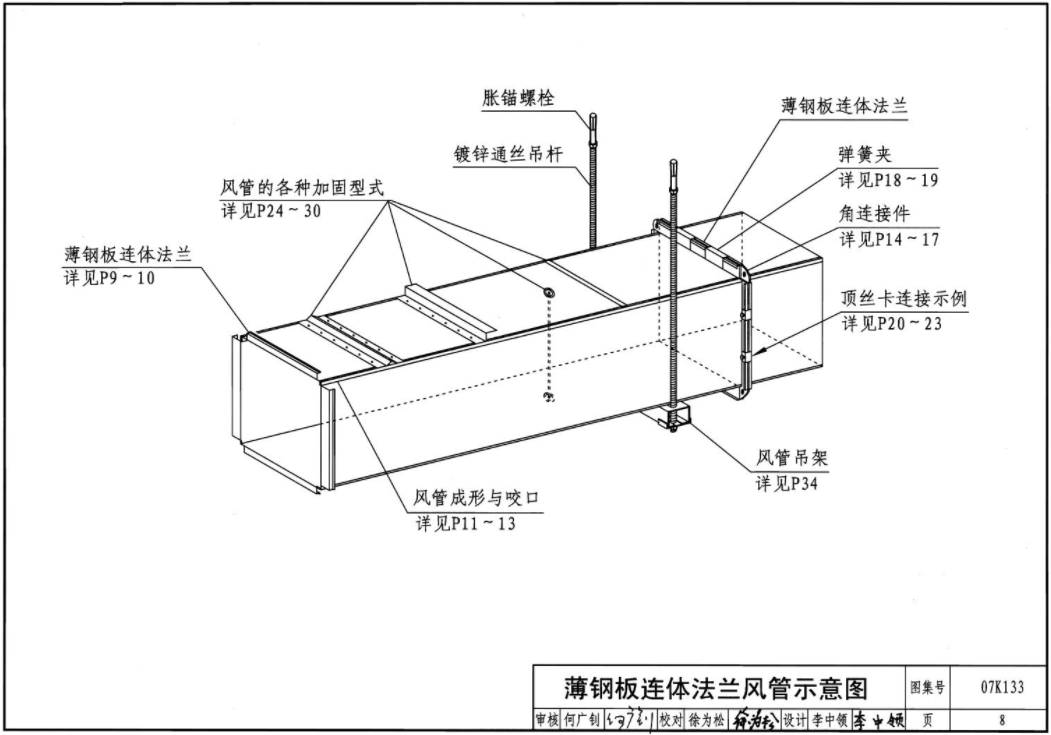

通风与空调工程施工中的风管是我们生活中常见的机电产品。风管是用于空气输送和分布的管道，常用于送风、排烟、除尘系统等。风管可按截面形状和材质分类，按截面形状，风管可分为圆形风管、矩形风管、扁圆风管等多种，其中圆形风管阻力最小但高度尺寸最大，制作复杂。所以应用以矩形风管为主。按材质，风管可分为金属风管、复合风管等。我们今天就制作加工的角度来学习JGJ141-2004《通风管道技术规程》规范。
1 低压系统 P≤500Pa
2 中压系统 500 Pa＜P≤1500Pa
3 高压系统 p＞1500Pa

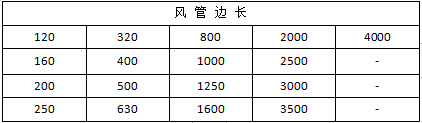

金属风管宜以外边长（或外径）为标注尺寸；非金属矩形风管以内边长(或内径)为标注尺寸。矩形风管边长常用规格应符合下表规定, 其长边与短边之比不宜大于4:1。
压力等级决定了镀锌钢板的厚度

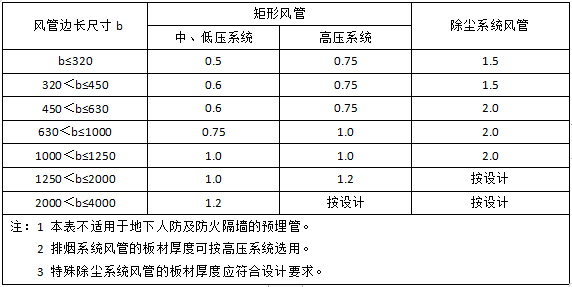

矩形风管及其配件的板材厚度不应小于下表的规定。

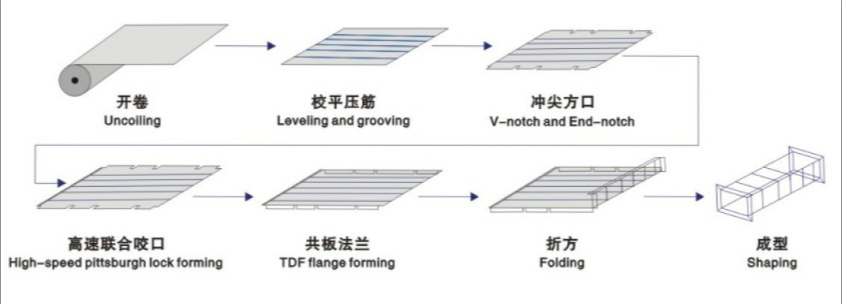

金属风管加工流程：

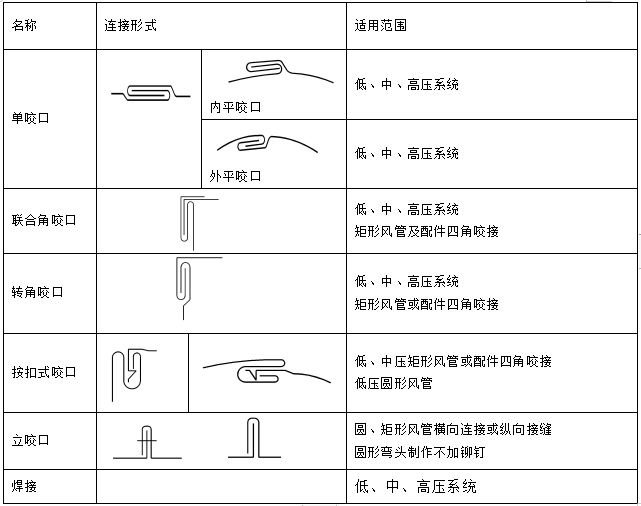

金属风管板材连接形式：
其中成型后风管多采用联合角咬口，下面是几种三通的咬口的方式：

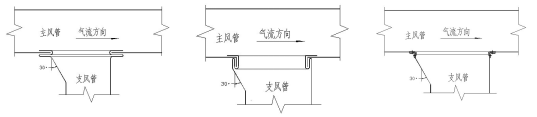

支风管与主风管连接方式

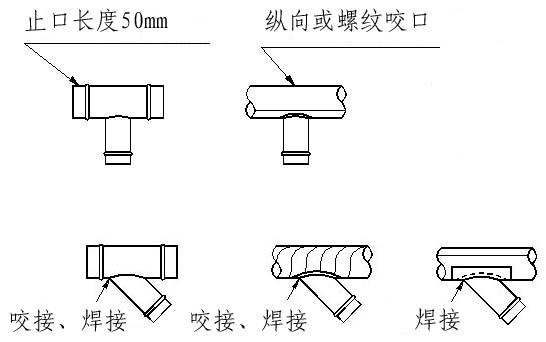

圆形三通连接形式
二、风管配件
矩形
风管的弯管、三通、异径管及来回弯管等配件所用材料厚度、连接方法及制作要求应符合风管制作的相应规定。

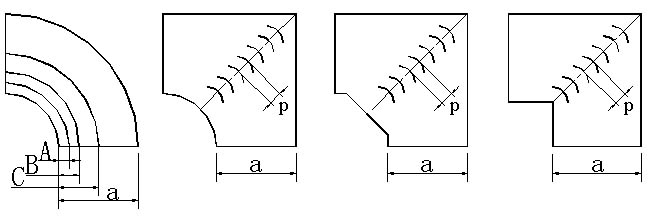

形弯管按图3.10.2-1所示分内外同心弧型、内弧外直角型、内斜线外直角型及内外直角型，其制作应符合下列要求：
1 矩形弯管宜采用内外同心弧型。弯管曲率半径宜为一个平面边长，圆弧应均匀。

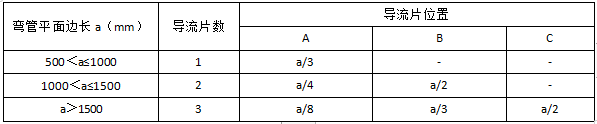

2 矩形内外弧型弯管平面边长大于500mm，且内弧半径(r)与弯管平面边长(a)之比（r/a）小于或等于0.25时应设置导流片。导流片弧度应与弯管弧度相等，迎风边缘应光滑，片数及设置位置应按表3.10.2-1及表3.10.2-2的规定。
矩形弯管示意图
