BIM和轨道交通那些不得不说的秘密

2020-04-29     来源:西安易筑机电工业化科技有限公司




      BIM在建筑行业中的应用越来越广泛,以建筑工程项目的各项相关信息数据为基础,建立建筑模型。通过采用BIM,建筑公司可以在整个流程中使用一致的信息来设计和优化项目,并且还可以通过可视化的外观来支持更好的沟通,以便让项目各方了解成本、工期与环境影响。那么BIM对于轨道交通的建设,运营和维护又有哪些关键的作用呢?今天就跟小编一起长长见识吧!



   一、 BIM技术在地铁车站综合管线中的碰撞检查

     传统的地铁建设中,碰撞检查需要在各专业设计图纸汇总后才能实施,耗时耗力,又影响工程进度。采用BIM技术,可以在建造前就对建筑的管线等进行碰撞检查,优化净空和管线排布方案,消除硬碰撞并尽可能地避免软碰撞,减少错误损失和返工。

    地铁车站综合管线设计阶段较土建工程及风水电等管线方案设计阶段滞后,综合管线的设计应在土建、风水电以及其他管线专业方案的BIM模型基础上进行。信息化的模型提供空间位置数据,可随时通过碰撞检查进行调整,达到快速优化的目的。碰撞检测由BIM 系统自动完成,即时列出检测报告,避免人工检查遗漏,相对于传统的CAD 手段,具有更高的效率和精确度。

主要流程点:建立土建模型→建立管线、设备模型→碰撞检测→→碰撞排除→→交付





一、 BIM技术在地铁车站综合管线中的碰撞检查

     传统的地铁建设中,碰撞检查需要在各专业设计图纸汇总后才能实施,耗时耗力,又影响工程进度。采用BIM技术,可以在建造前就对建筑的管线等进行碰撞检查,优化净空和管线排布方案,消除硬碰撞并尽可能地避免软碰撞,减少错误损失和返工。

    地铁车站综合管线设计阶段较土建工程及风水电等管线方案设计阶段滞后,综合管线的设计应在土建、风水电以及其他管线专业方案的BIM模型基础上进行。信息化的模型提供空间位置数据,可随时通过碰撞检查进行调整,达到快速优化的目的。碰撞检测由BIM 系统自动完成,即时列出检测报告,避免人工检查遗漏,相对于传统的CAD 手段,具有更高的效率和精确度。

主要流程点:建立土建模型→建立管线、设备模型→碰撞检测→→碰撞排除→→交付

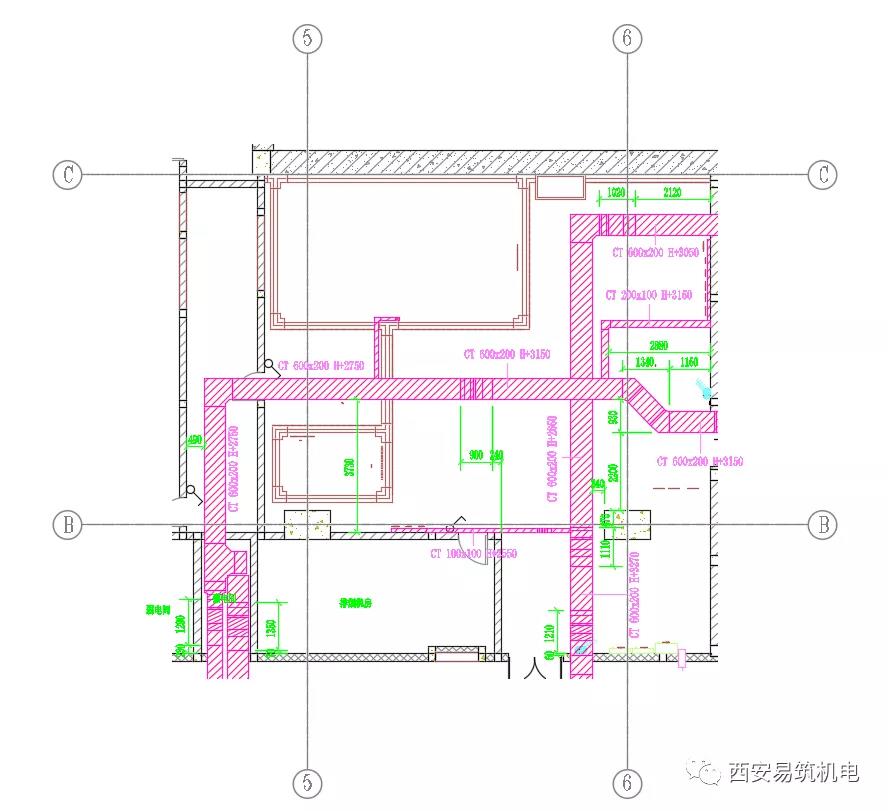

                   深化设计强电平面施工图

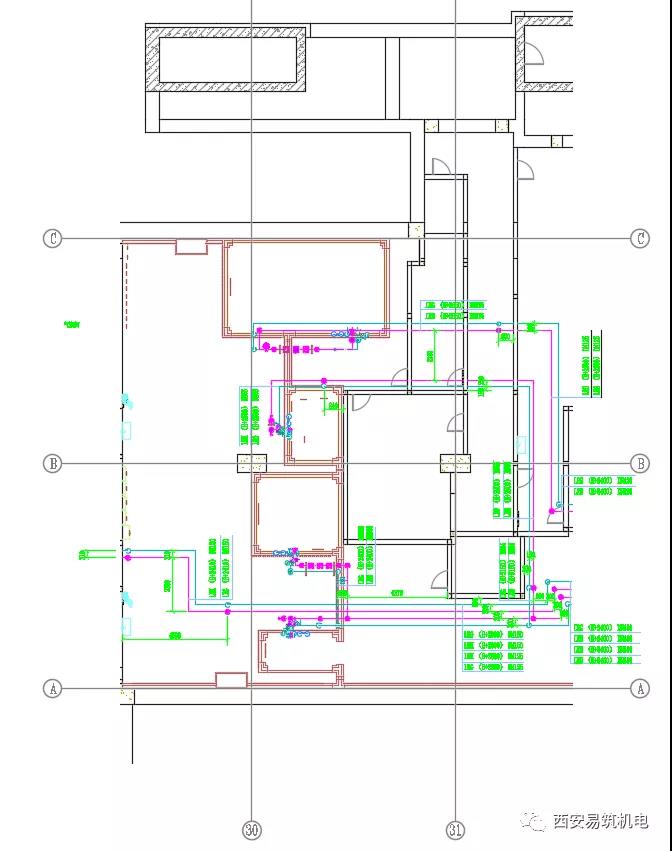

       深化设计强电平面施工图

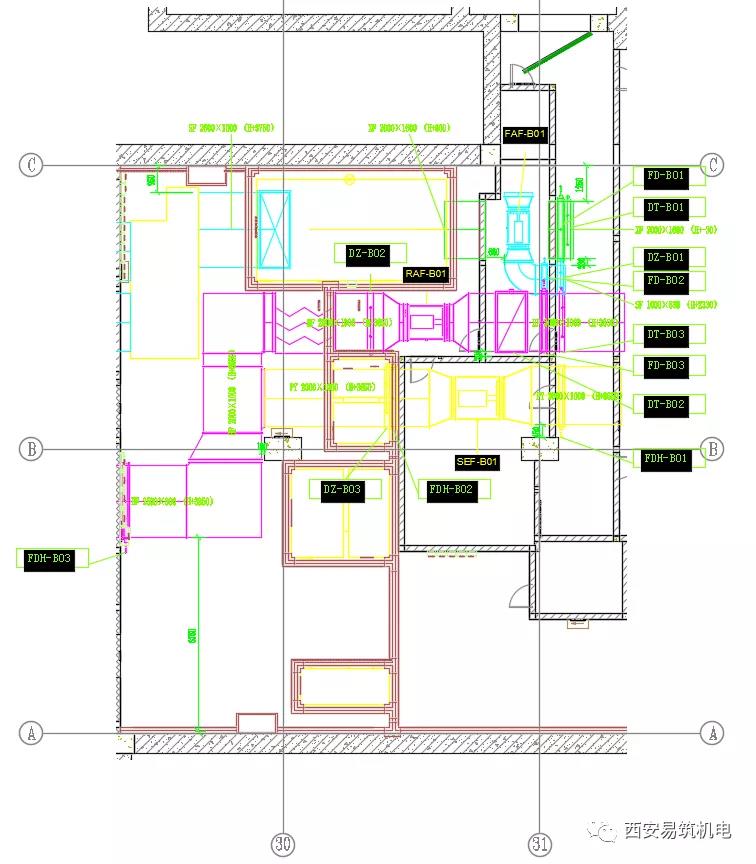

深化设计暖通风系统平面施工图

三、BIM技术在运营和维护中的应用价值

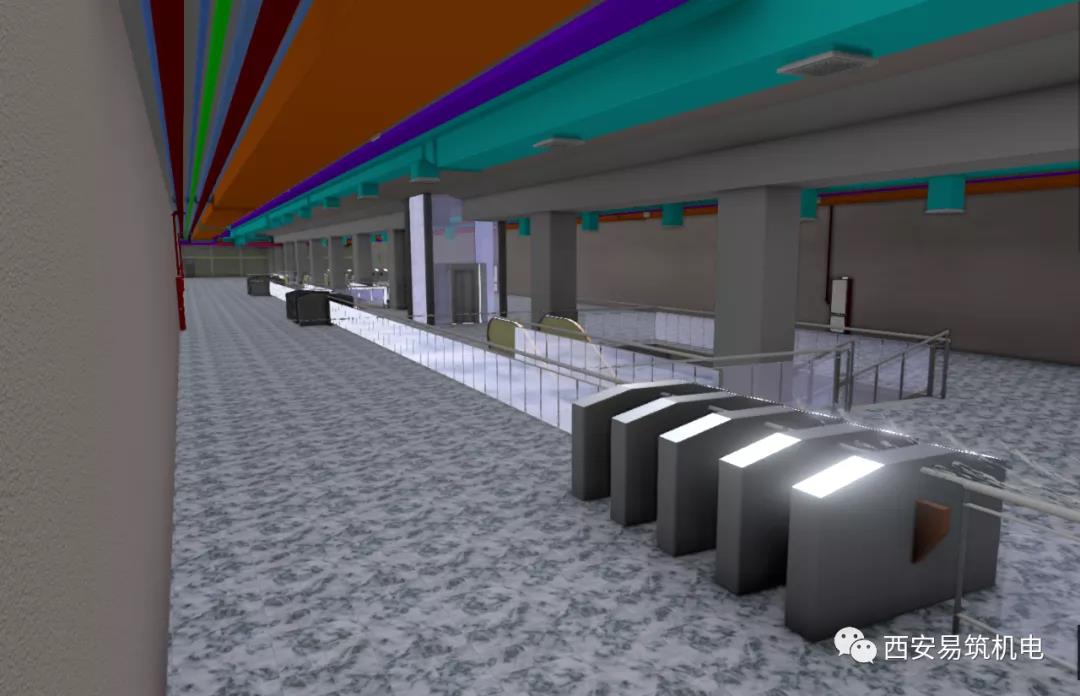

   对运营维护阶段而言,采用BIM技术,可实现虚拟现实、资产统计、空间等管理,建筑系统分析和灾害应急模拟等。BIM模型可以提高运营和维护的效率,降低成本,提高地铁的使用寿命,规避运维风险。
