这样安装装配式水冷机房绝对No.1

2020-06-12     来源:西安易筑机电工业化科技有限公司


  近几年来,随着城市轨道交通的日新月异的发展,轨道机电安装工艺技术的革新显得尤为重要,冷水机房作为地铁机电安装的核心区域,进度的快慢直接影响总体工期的推进。然而用现场的结构分别定冷机、水泵、分集水器误差会有点大,如果用现场的结构先定位冷机,再用冷机定位水泵和分集水器,设备定好后再用设备定位支架,这样就会不会出错啦!

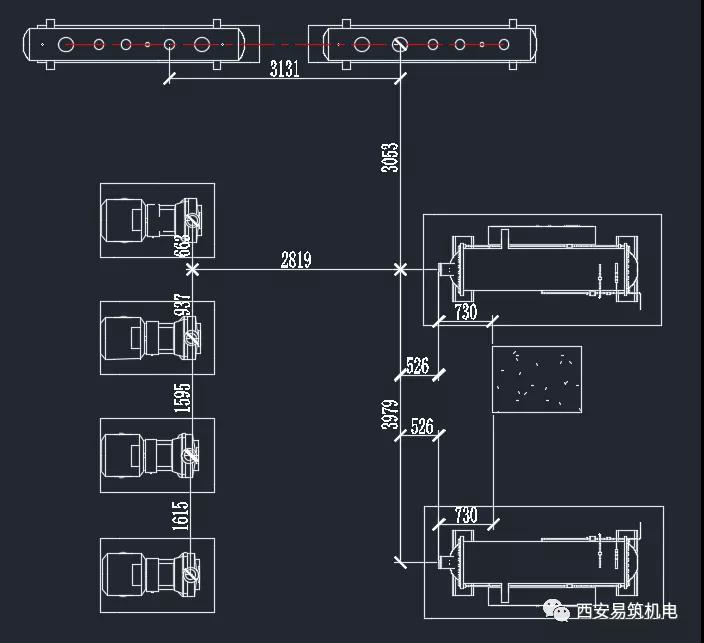

1、 根据模型里的数据在安装现场定位好冷水机组,在用冷水机组来定位水泵和分集水器,这样才能保证所有的设备在一个系统内;复核冷机、水泵、分集水器设备口的高程,无误后才能开始安装,只有设备精准的定位才能保证后续安装工作顺利的进行。

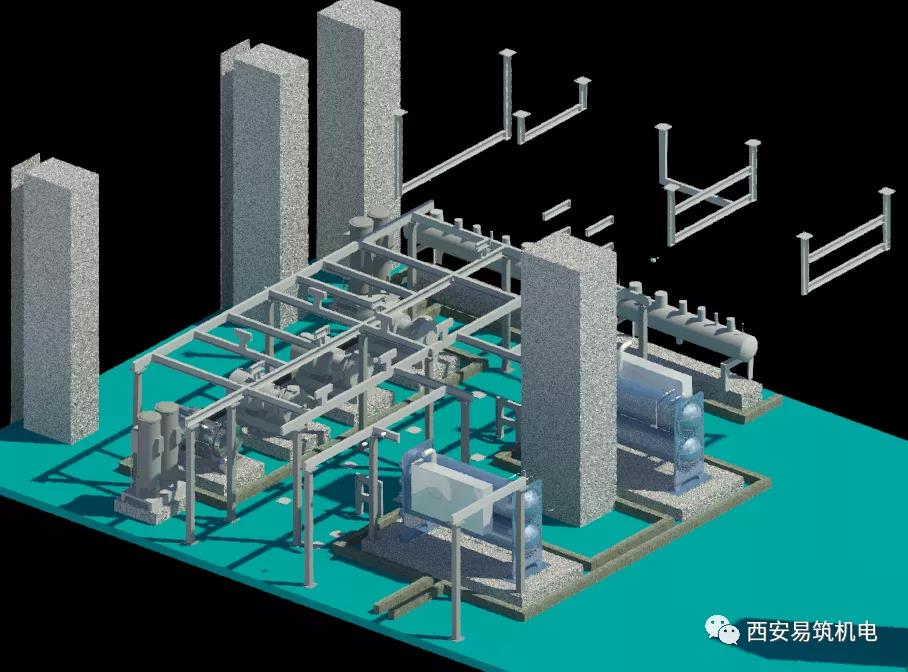

2、 完成设备的定位后,用定位好的设备来定位支吊架,这样才能保证支架的准确性,横担的卡码孔才能精准的定位主管道的安装位置。








 3、完成支吊架的安装后,吊装冷水机房系统的主管道。






4、 主管道吊装完成后,从冷水机组开始连接设备口,完成水泵、分集水器和主管道的连接。








5、 所有设备完成连接后,制作设备的泄水管道和连接补水管道,安装压力表温度计、水流开关、温度传感器、压力传感器、排气阀等。完成所有的安装工作后,自检没有问题后,满水打压。完成装配式冷水机房的安装工作。
