如何将BIM模型中的机电风管进行工业化的预制加工

2020-05-12     来源:西安易筑机电工业化科技有限公司

导读:

预制加工技术是机电安装行业提倡的一种先进安装模式,作为衡量一个机电施工企业先进程度的重要指标,逐渐受到各施工企业的青睐,本文将以revit为例简明扼要对这个过程进行介绍。

1.根据CAD图纸利用系统正确绘制出风管路由。

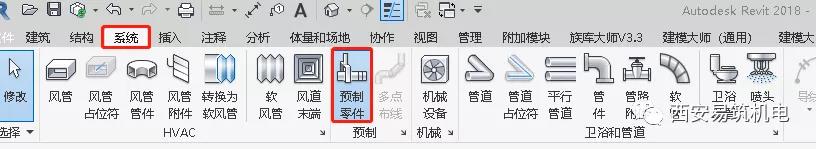

2.点击 系统>预制零件。

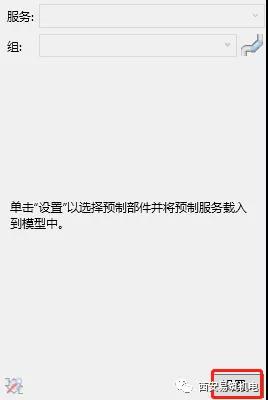

3.点击弹出MEP预制构件窗口中的设置选项

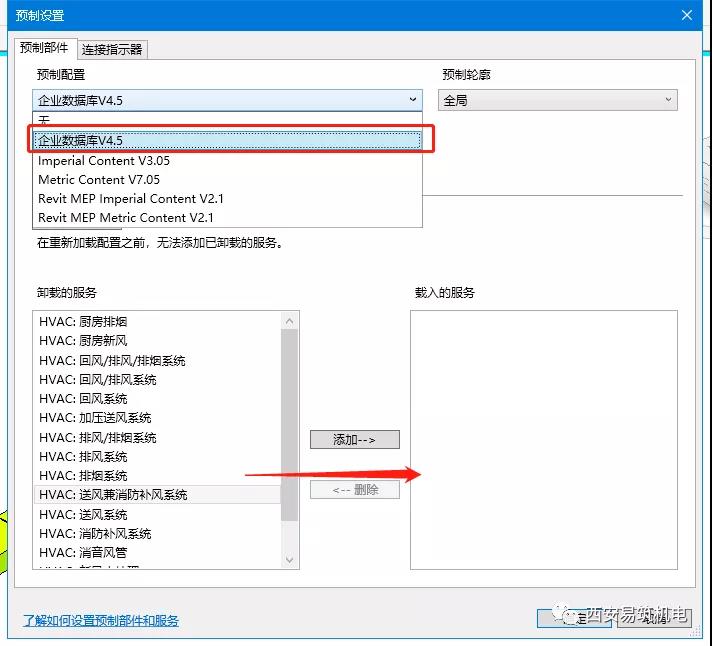

4. 选择在此之前配置好的国标数据库,包含风管板材材质、厚度、分段风管长度、法兰规格、保温材料及厚度等信息。

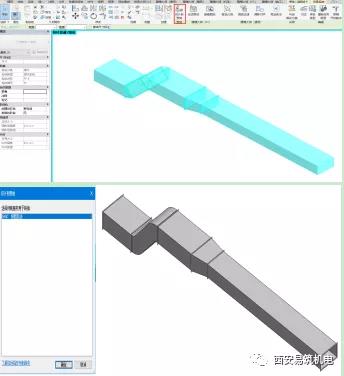

5.框选绘制的风管,点击设计到预制,选择相应的风系统服务。

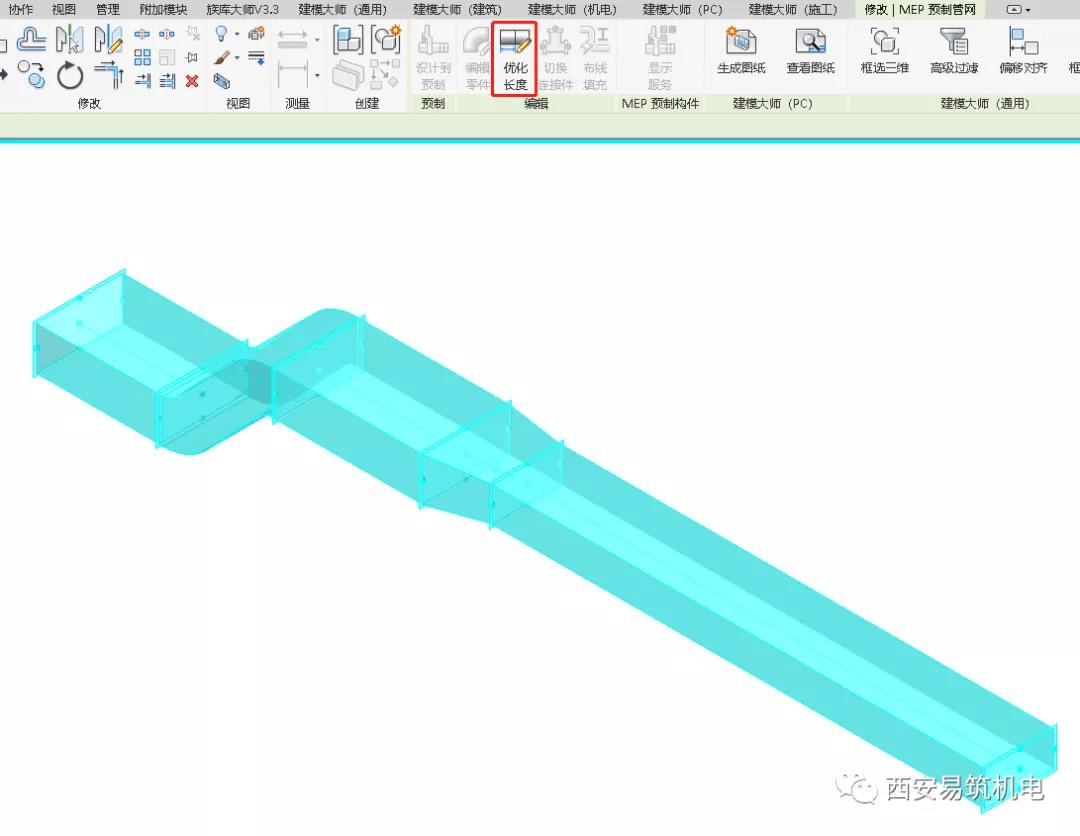

6.得到预制构件的模型后,距离真正加工还需进行长度优化,分解为标准节和短节。


7.优化后的风管分段。

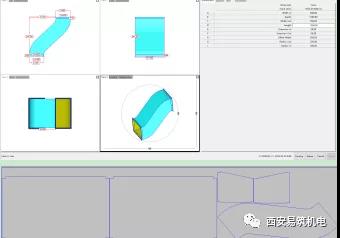

8.其中一节可用于生产的风管加工信息。




  以上是对如何将BIM模型中的机电风管,进行工业化的预制加工的过程介绍。此种做法可加快机电产品工厂化预制的生产节奏,同时将BIM技术更好的为项目服务。

  当然想要做出的风管可以直接实施还需要现场复测的同时有一定的技术功底,通风管道常用的文献包括:《JGJT141-2017》、《07K133》、《14K118》、《19K112》,有文献需求和疑惑的小伙伴可以留言联系小编,小编第一时间在能力范围内解决您的所需。
