自动喷水灭火系统工作原理

2021-03-12 来源:西安易筑机电工业化科技有限公司

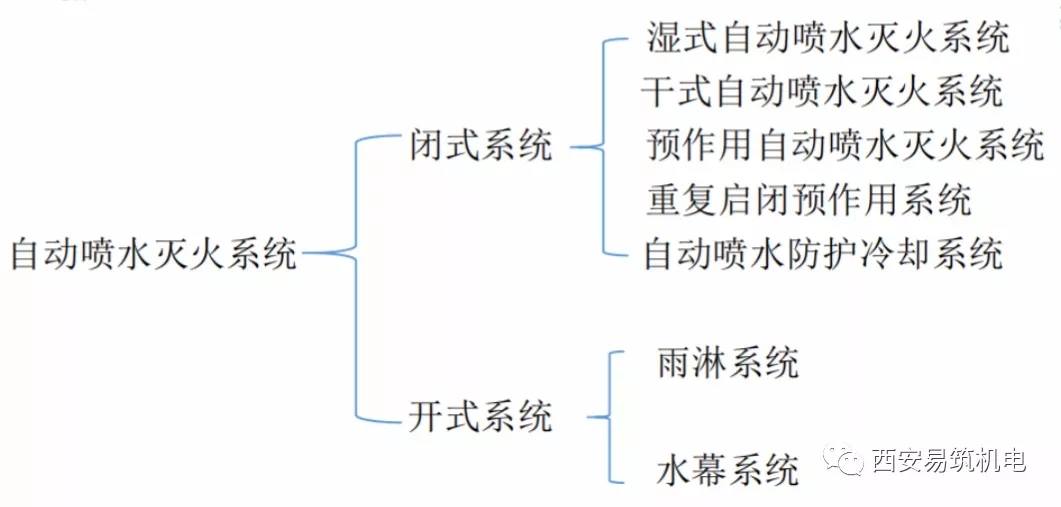

一、自动喷水灭火系统分类

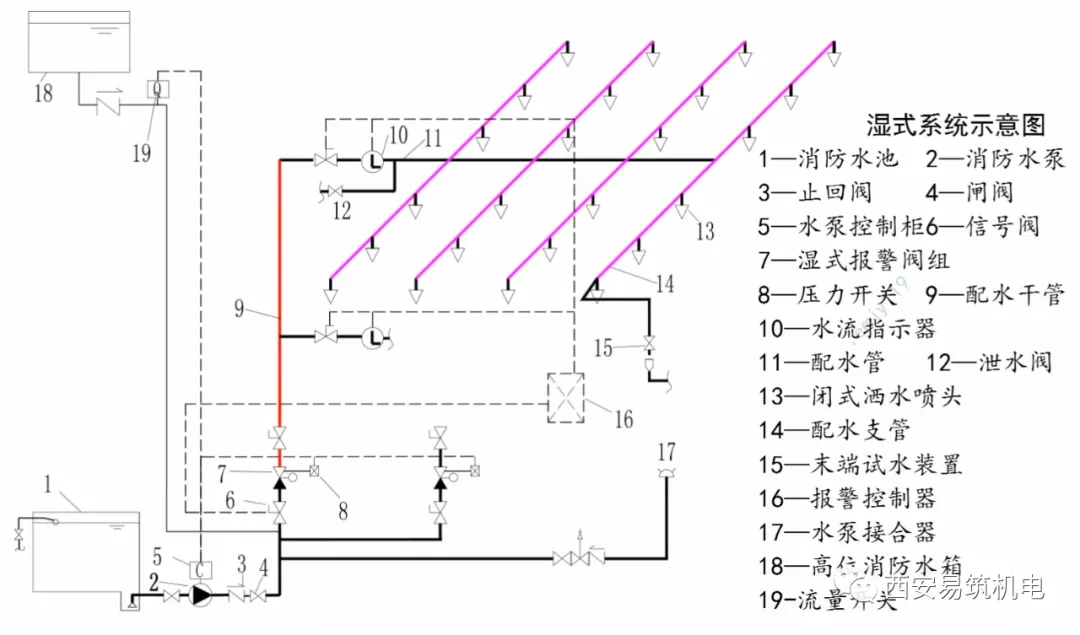

二、湿式自动喷水灭火系统工作原理

湿式自动喷水灭火系统由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成,在准工作状态时,配水管道内充满用于启动系统的有压水。

湿式系统在准工作状态时,由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内的充水压力。发生火灾时,在火灾温度的作用下,闭式喷头的热敏元件动作,喷头开启并开始喷水。此时,管网中的水由静止变为流动,水流指示器动作送出电信号,在火灾报警控制器上显示某一区域喷水的信息。由于持续喷水泄压造成湿式报警阀的上部水压低于下部水压,在压力差的作用下,原来处于关闭状态的湿式报警阀自动开启。此时,压力水通过湿式报警阀流向管网,同时打开通向水力警铃的通道,延迟器充满水后,水力警铃发出声响警报,高位消防水箱的流量开关或系统管网的压力开关动作并输出信号直接启动供水泵。供水泵投入运行后,完成系统的启动过程。

湿式系统适用于环境温度低于4C或高于70℃的场所。

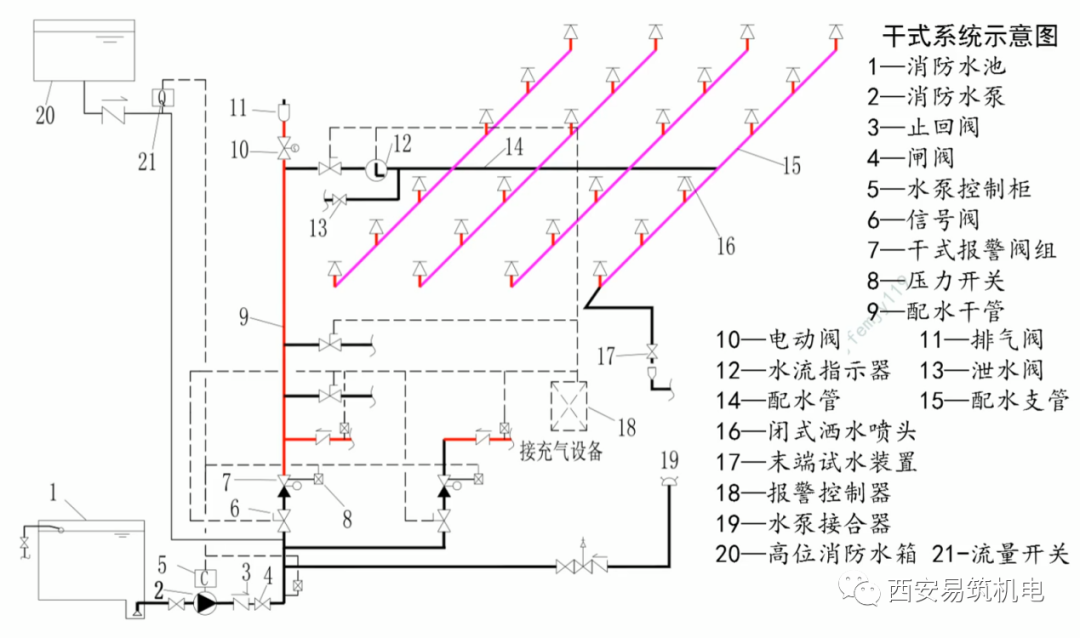

三、干式自动喷水灭火系统工作原理

干式自动喷水灭火系统由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成,在准工作状态时,配水管道内充满用于启动系统的有压气体。干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。

干式系统在准工作状态时,由消防水箱或稳压泵、气压给水设备等稳压设施维持干式报警阀入口前管道内的充水压力,报警阀出口后的管道内充满有压气体(通常采用压缩空气),报警阀处于关闭状态。发生火灾时,在火灾温度的作用下,闭式喷头的热敏元件动作,闭式喷头开启,使干式报警阀的出口压力下降,加速器动作后促使干式报警阀迅速开启,管道开始排气充水,剩余压缩空气从系统最高处的排气阀和开启的喷头处喷出。此时,通向水力警铃和压力开关的通道被打开,水力警铃发出声响警报,高位消防水箱的流量开关或管网压力开关动作并输出启泵信号,启动系统供水泵，管道完成排气充水过程后,开启的喷头开始喷水。从闭式喷头开启至供水泵投入运行前,由消防水箱、气压给水设备或稳压泵等供水设施为系统的配水管道充水。

干式系统适用于环境温度低于4C或高于70℃的场所。干式系统由于准工作状态时配水管道内没有水,喷头动作、系统启动时必须经过一个管道排气、充水的过程,因此会出现滞后喷水现象,不利于系统及时控火灭火。

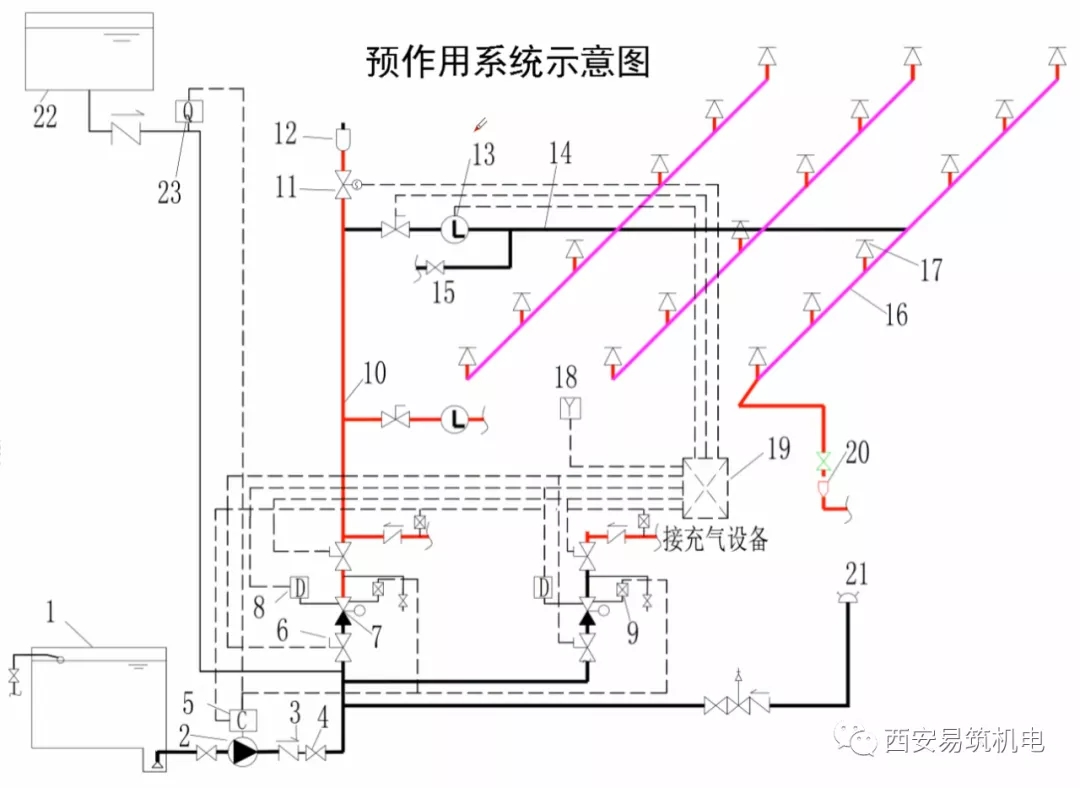

四、预作用自动喷水灭火系统工作原理

预作用自动喷水灭火系统由闭式喷头、预作用装置、水流报警装置、供水与配水管道、充气设备和供水设施等组成。在准工作状态时,配水管道内不充水,发生火灾时,由火灾自动报警系统或火灾自动报警系统和充气管道上的压力开关共同控制预作用装置,并转换为湿式系统。预作用系统与湿式系统、干式系统的不同之处在于系统设置火灾自动报警系统。

系统处于准工作状态时,由消防水箱或稳压泵、气压给水设备等稳压设施维持雨淋阀入口前管道内的充水压力,雨淋阀后的管道内平时无水或充以有压气体,发生火灾时,由火灾自动报警系统开启预作用报警阀的电磁阀,配水管道开始排气充水,使系统在闭式喷头动作前转化成湿式系统,系统管网的压力开关或高位消防水箱的流量开关直接启动消防水泵并在闭式喷头开启后立即喷水。

准工作状态时严禁误喷、严禁管道充水的场所应采用预作用系统，预作用也可以代替干式系统。
