成都地铁五号线2标段（大丰站）顺利交付
2019-04-11 来源:西安易筑机电工业化科技有限公司
本项目位于成都市地铁5号线大丰站，项目主体建筑面积10944.04平方米，车站全长260米，其中冷水机房位于站厅层A端，面积为483平方米，机房内设计为8台设备，分别有2台冷水机组、2台冷冻水泵、2台冷却水泵、2台全程综合水处理器，总共8台设备，管道工程量258米，最大管径为DN250，DN80以上为无缝钢管，DN80以下（含DN80）为镀锌钢管。

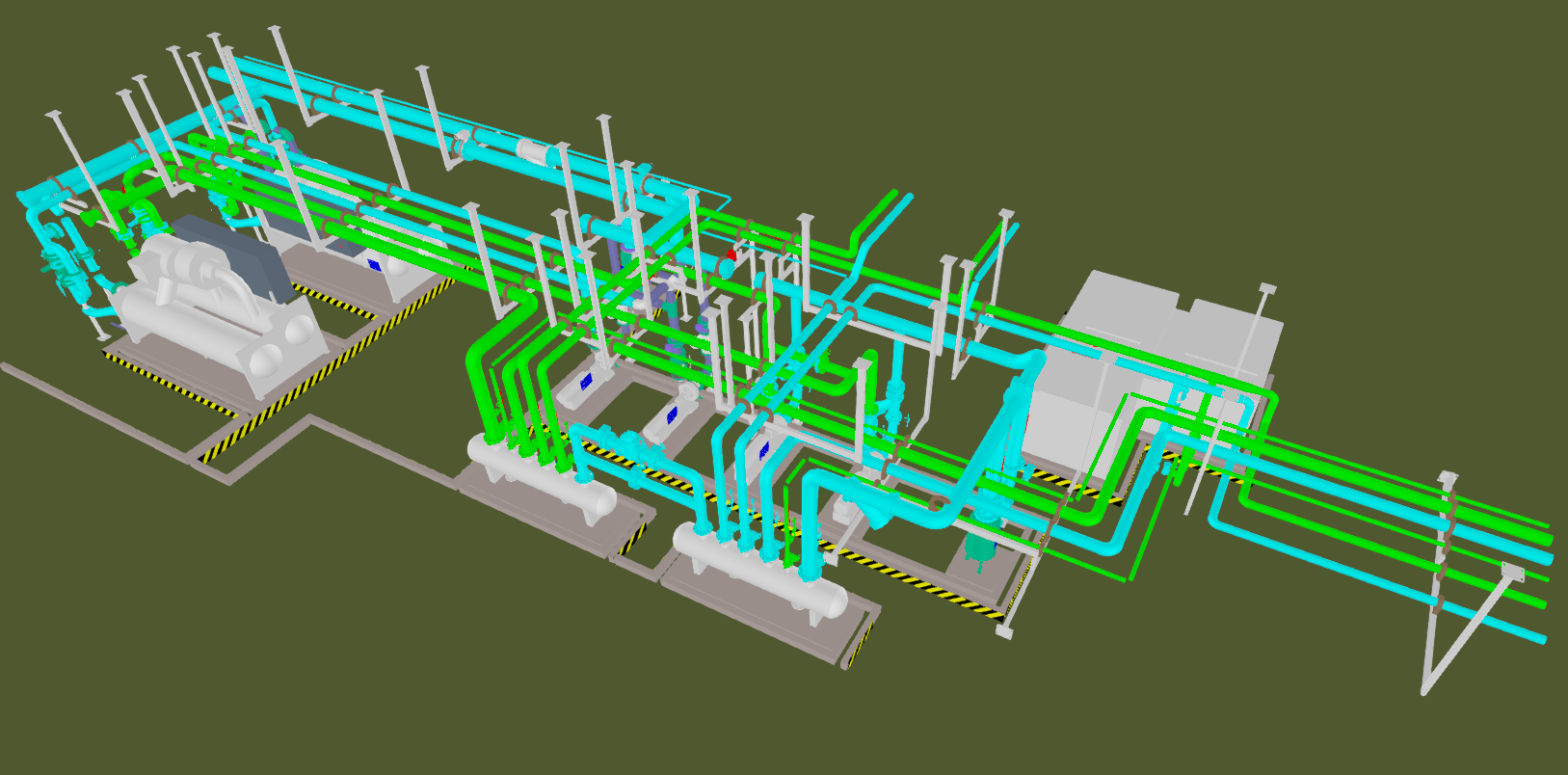

【BIM深化方案】

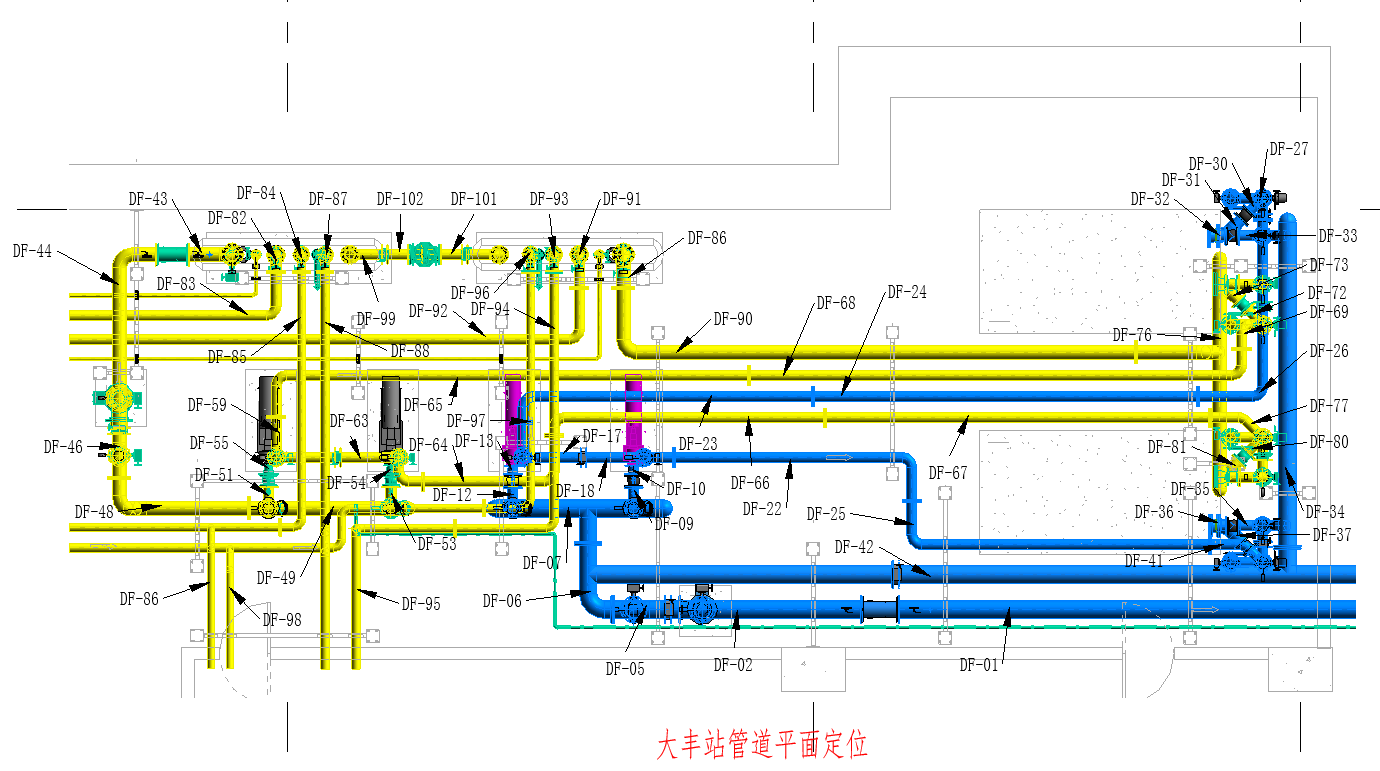

【装配图---管道平面定位图】

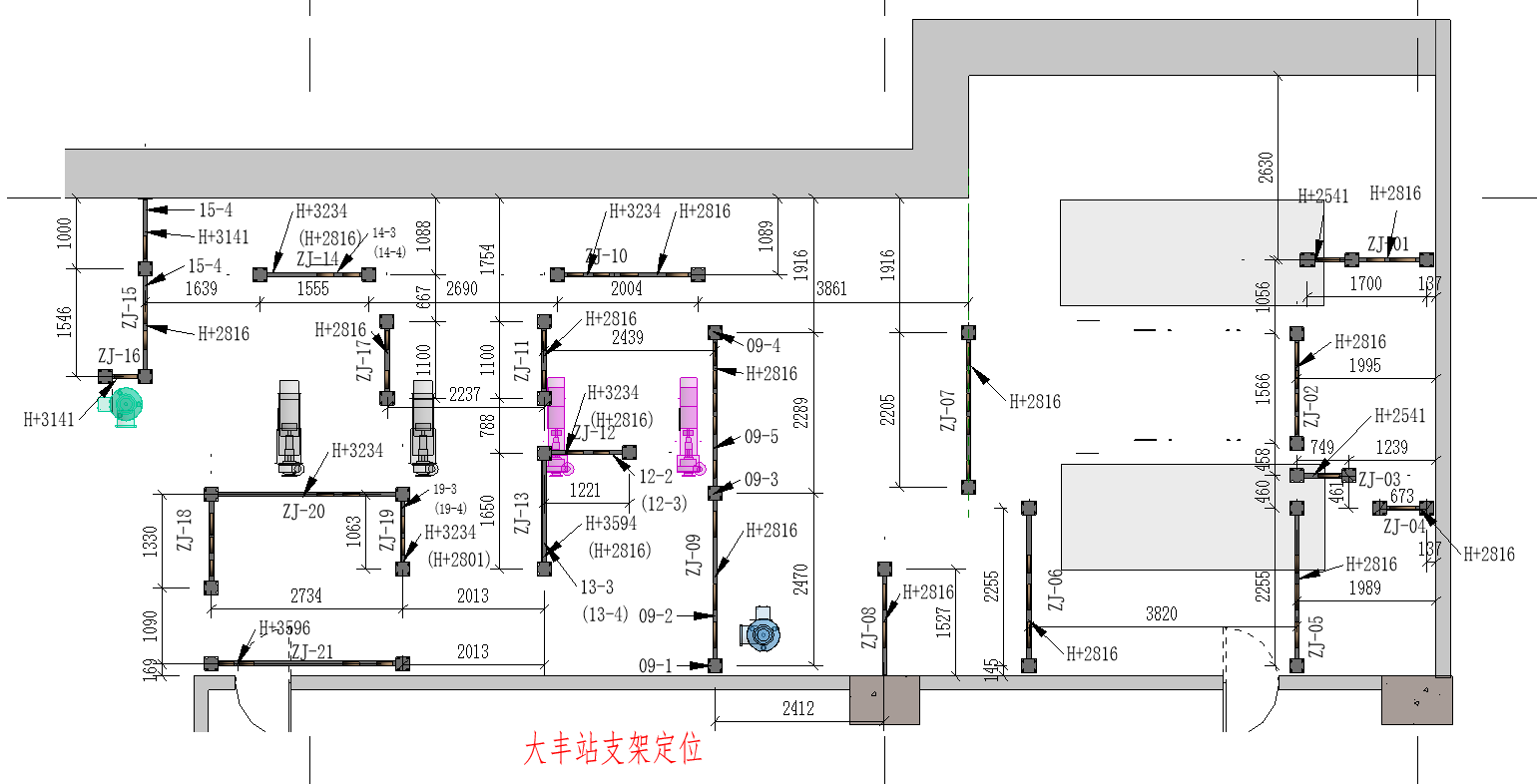

【装配图---支吊架平面定位图】

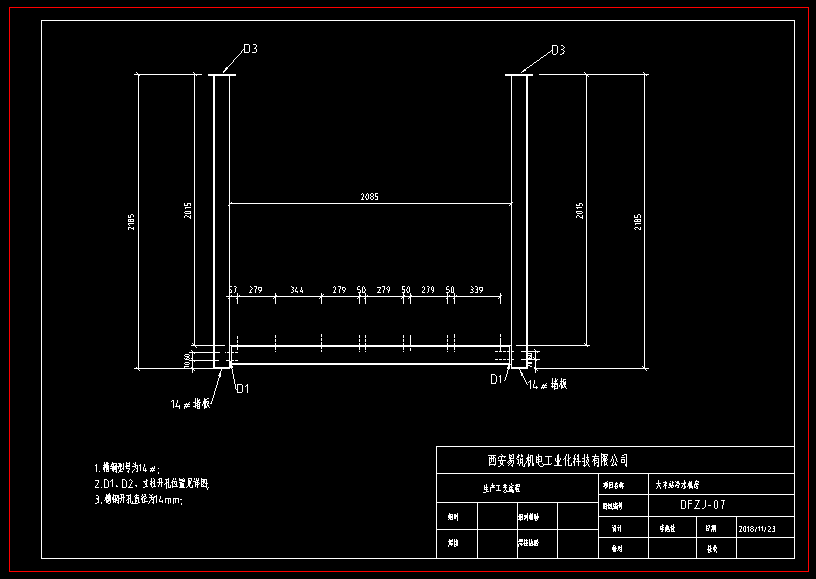

【预制加工图】

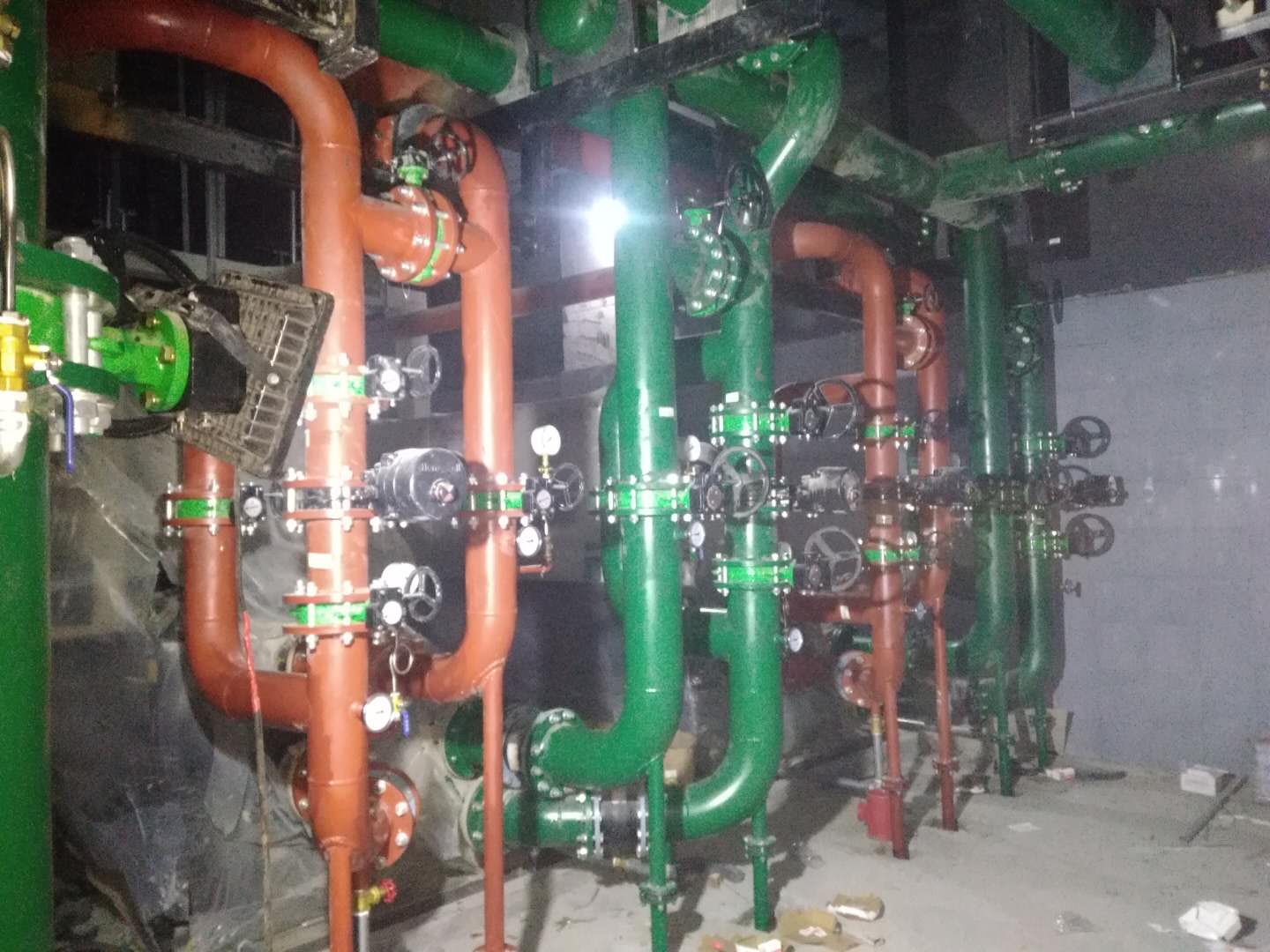

【现场装配】

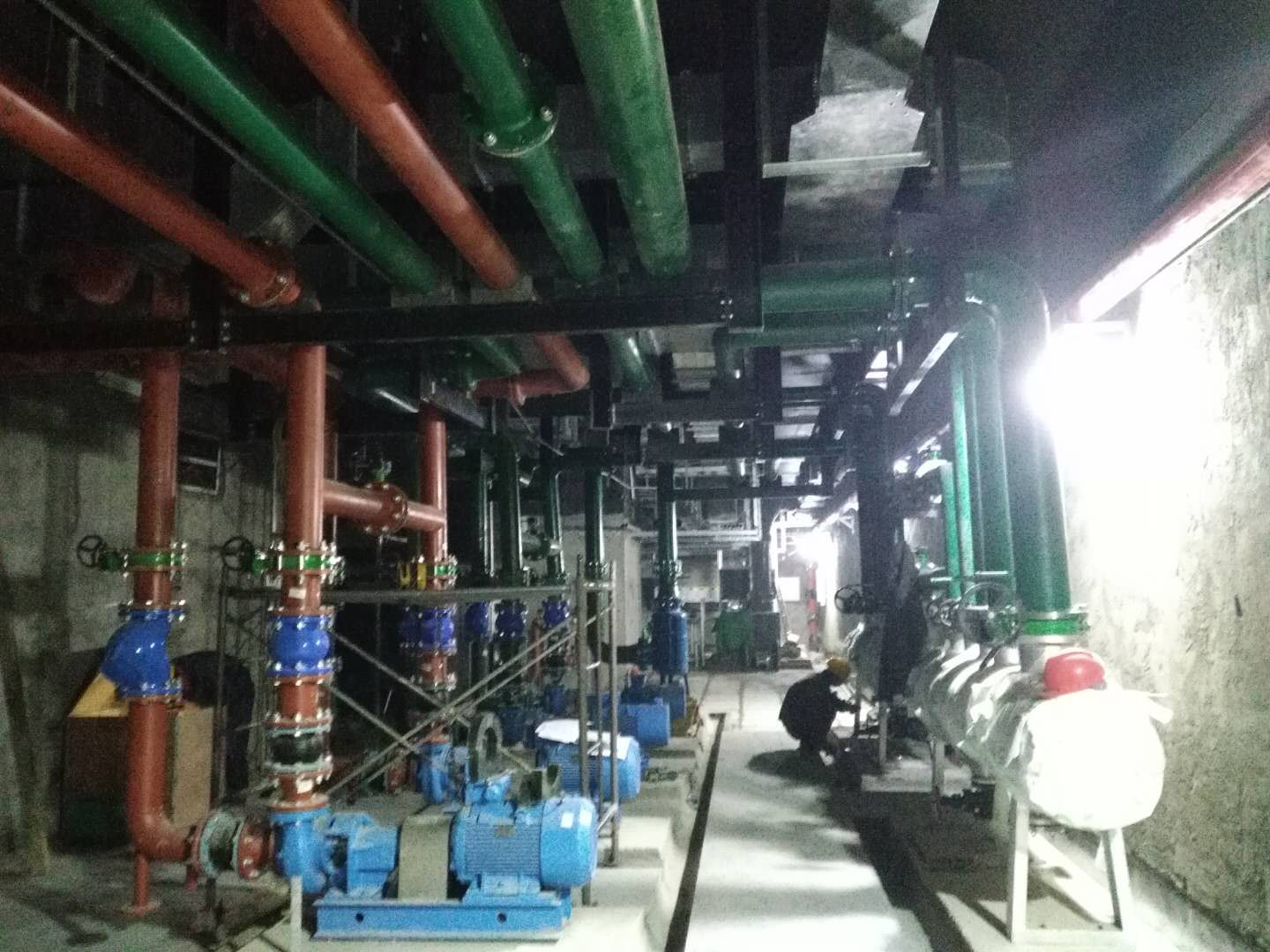

【现场装配】
