前方高能:如何利用Revit软件出机电安装水系统图
2020-05-26 来源:西安易筑机电工业化科技有限公司
导读：
由于机电设计在建筑中所占比重比较大，在使用Revit翻模或者设计的时候相信大家也会遇见很多问题，今天就让我们就一起来学习如何利用Revit软件出机电安装水系统图吧！

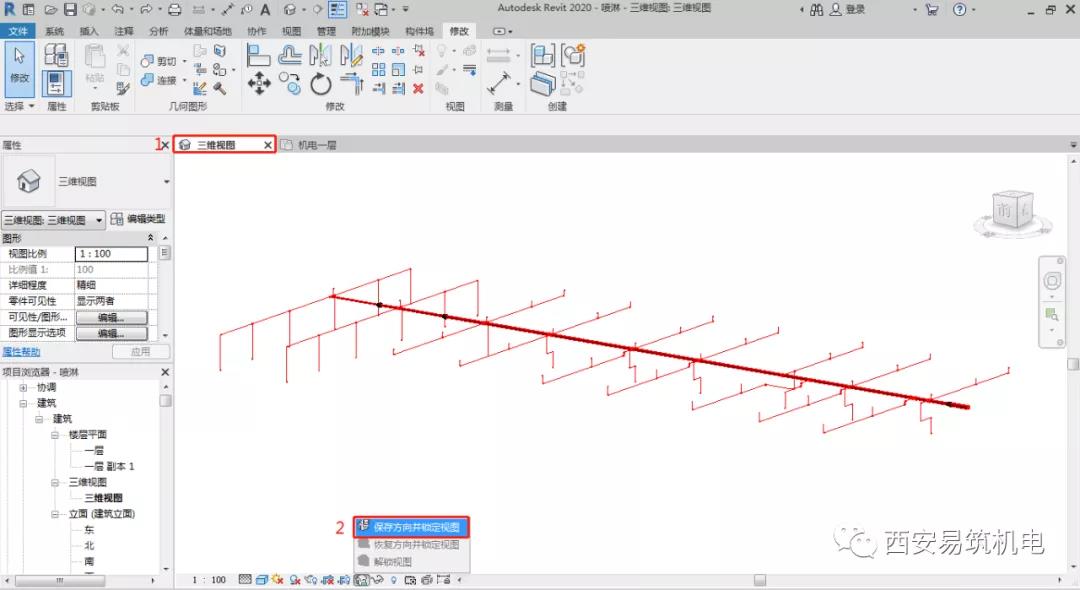

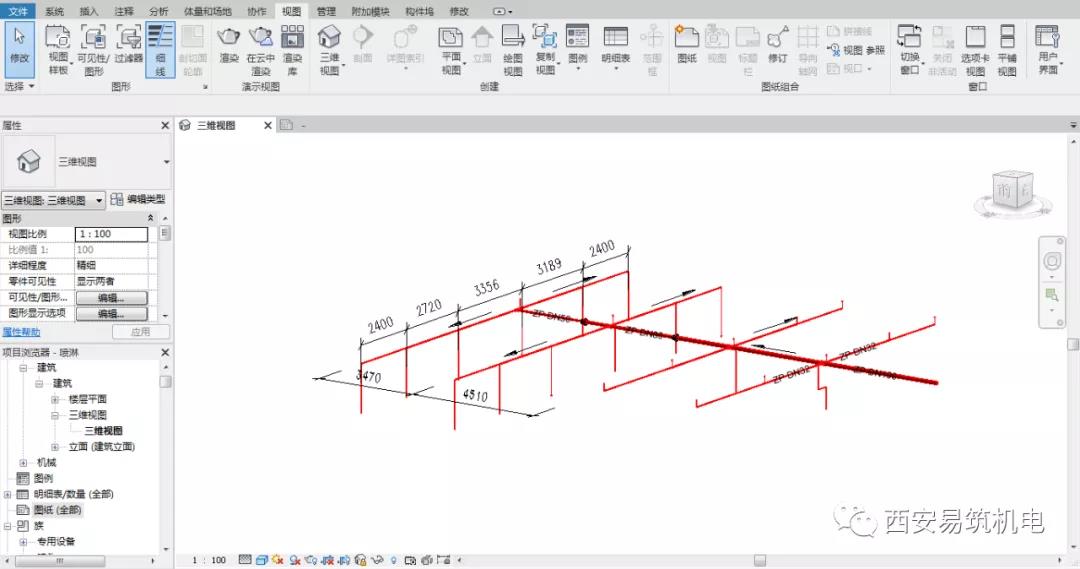

1.进入三维视图，将调整好视角的三维视图进行锁定。

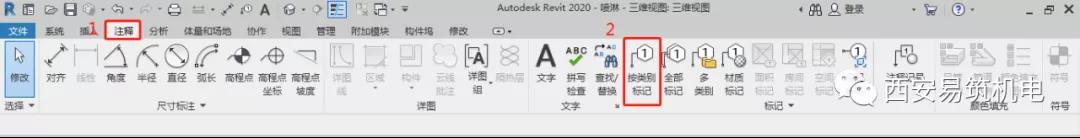

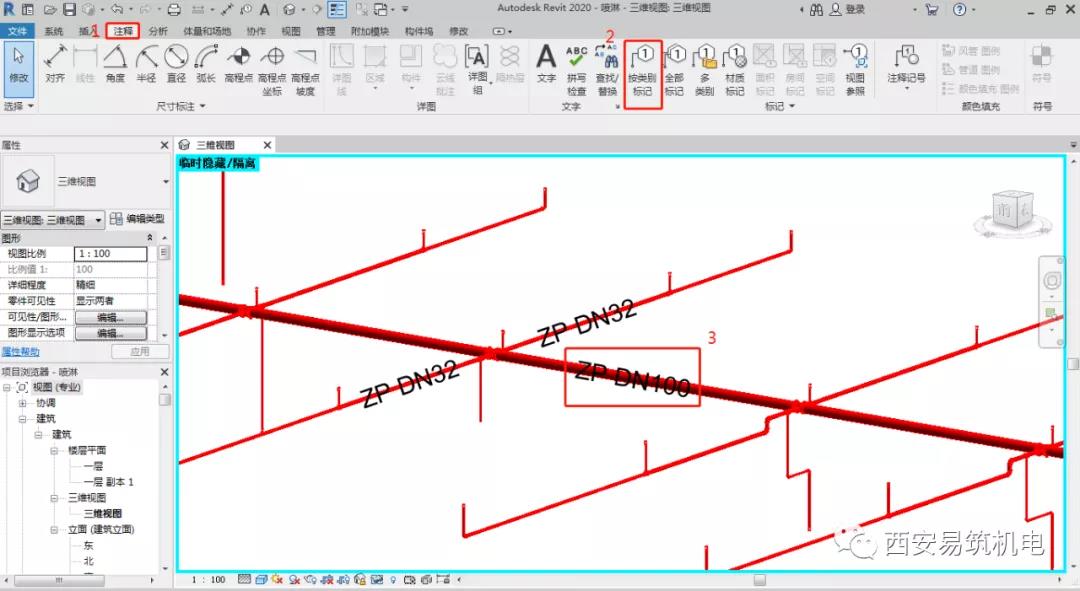

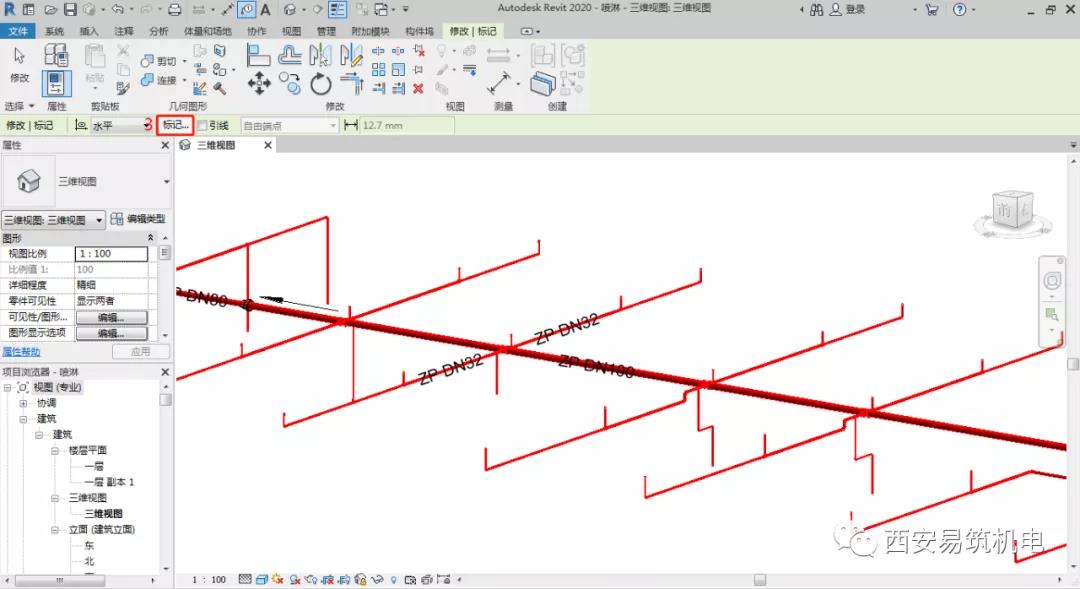

2.选择“注释”选项卡下的“按类别标记”按钮，然后选择要标注的管道
注意：管道尺寸标记需要标高、系统缩写等信息，需要编辑“管道尺寸标记”族进行添加需要的构件信息

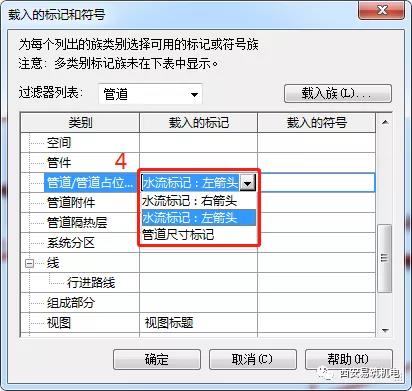

3.选择“注释”选项卡下的“按类别标记”按钮，然后选择需要标注管道介质流向的管道
注意：管道介质流向标记需要自己建族

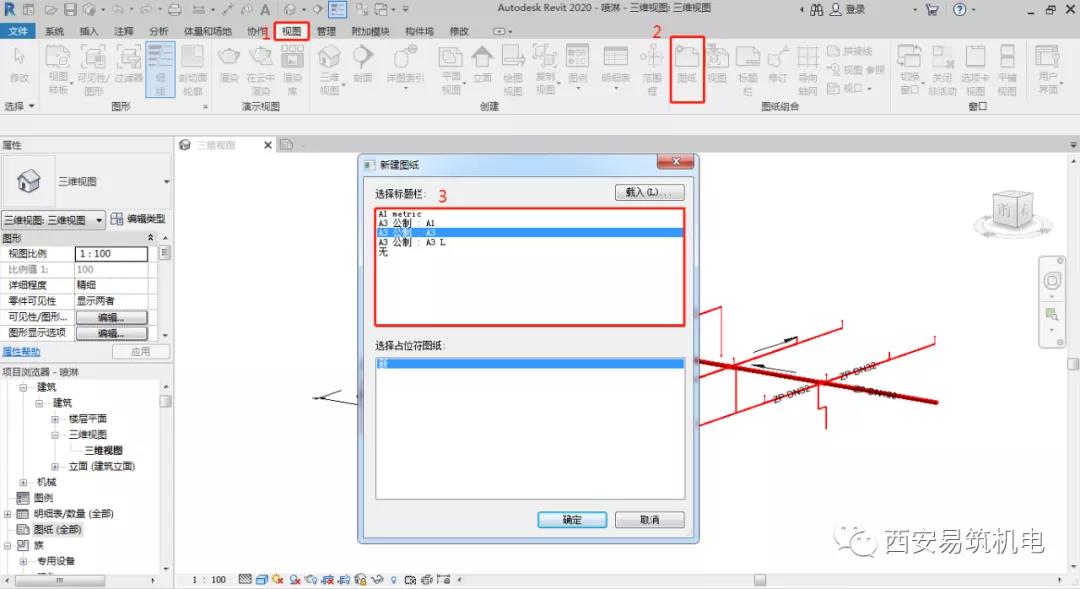

4.需要的管道信息标注完成之后，点击“视图”选项卡下的“图纸”按钮，选择所需要的图框，点击“确定”

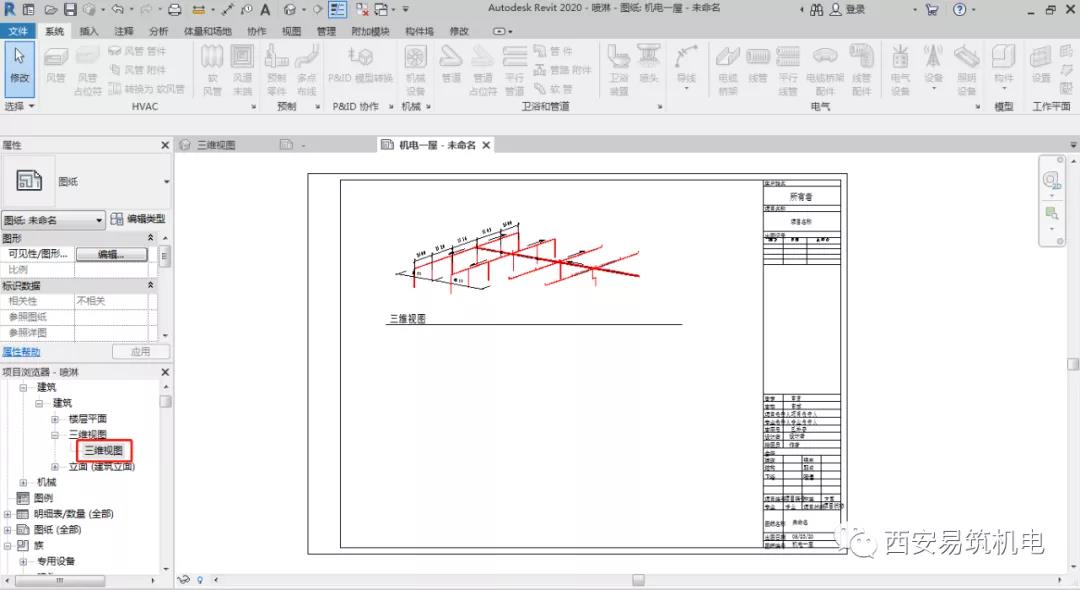

5.直接把标注完成后的三维视图拖进图框，放到合适的位置

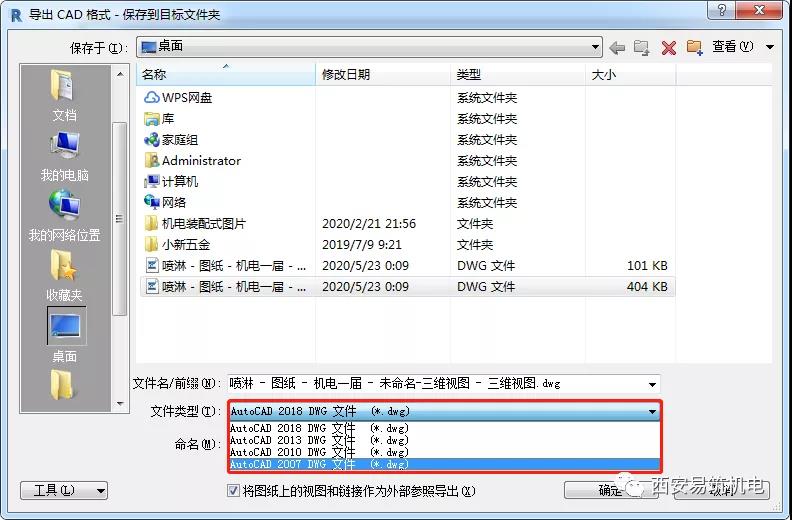

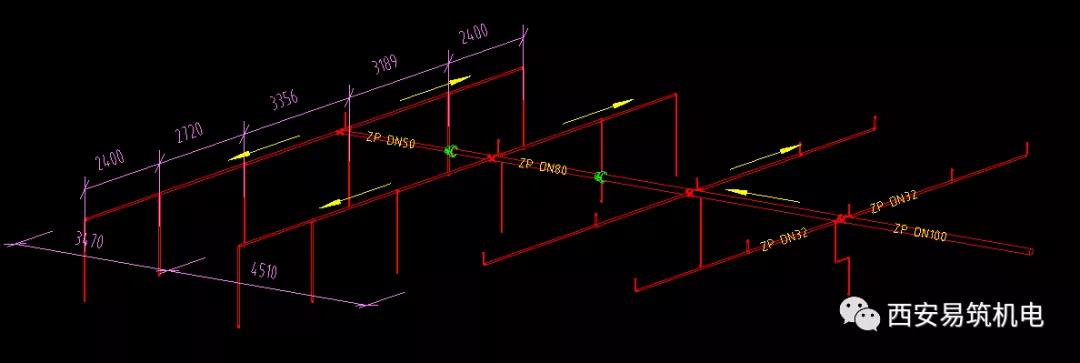

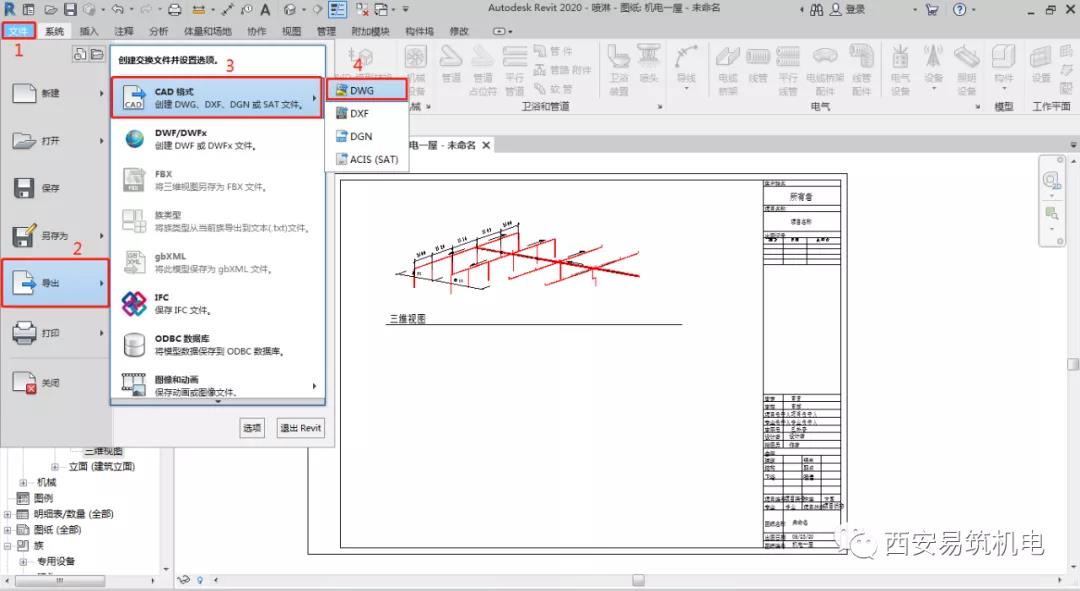

6.点击左上角“文件”下拉列表中的“导出”DWG格式，在“DWG导出”对话框中，点击下一步，在“导出CAD格式”对话框中选择需要的文件类型进行保存
延伸小知识：怎么在Revit三维视图中标注水平管与水平管、立管与立管之间的间距？

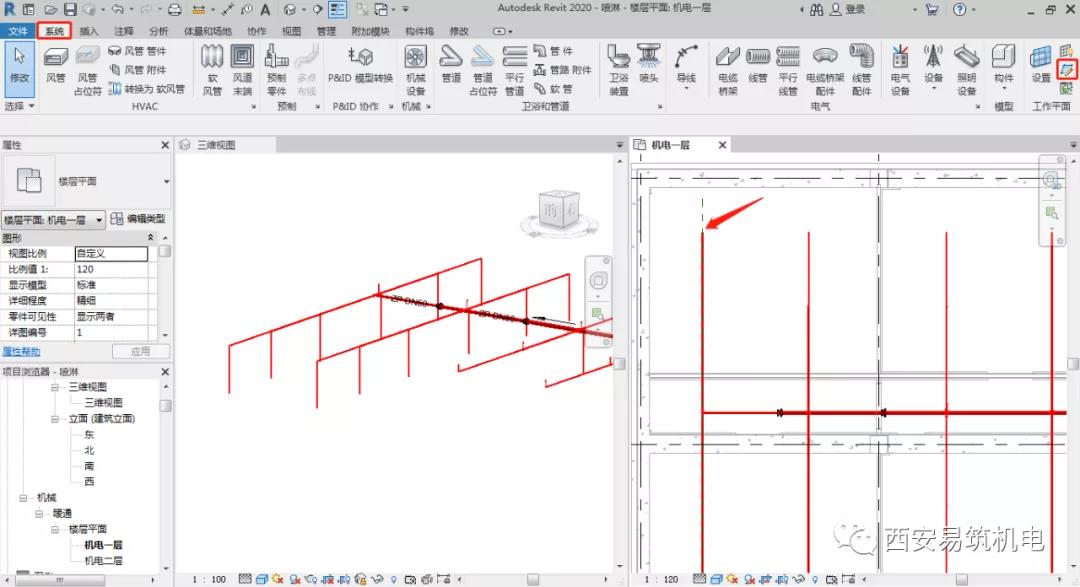

立管之间的标注需要在楼层平面图里面做参照平面，拾取参照平面进入锁定的三维视图进行标注，水平管之间的标注需要去剖面里面做一个参照平面，拾取参照平面进入锁定的三维视图对水平管进行标注
管道介质流向标记族

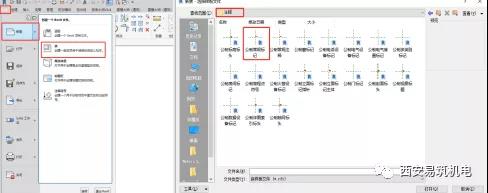

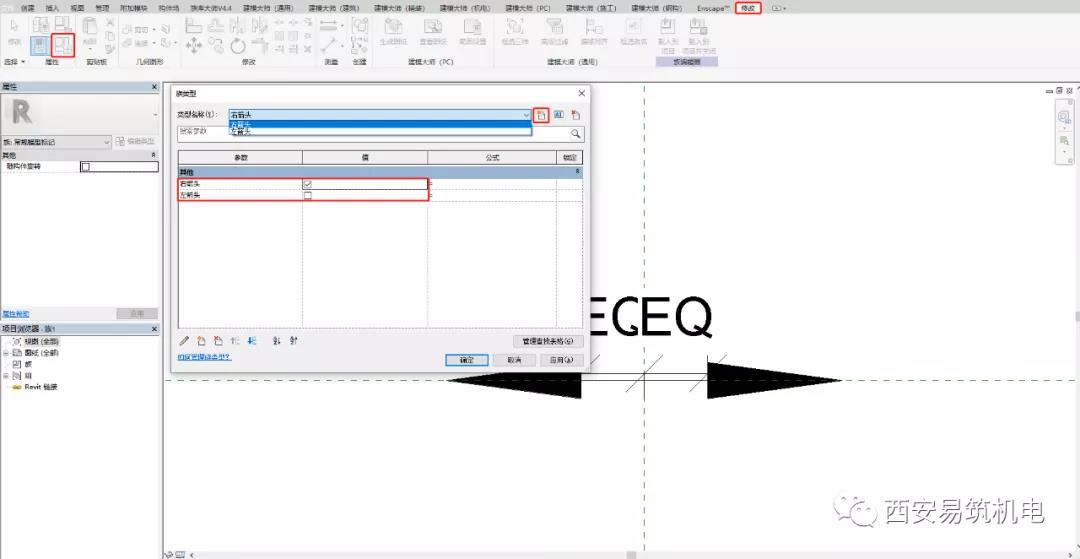

1.新建“公制常规标记”族。
2.点击“创建”选项卡面板下的“线”命令绘制箭头。（快捷键：LI）

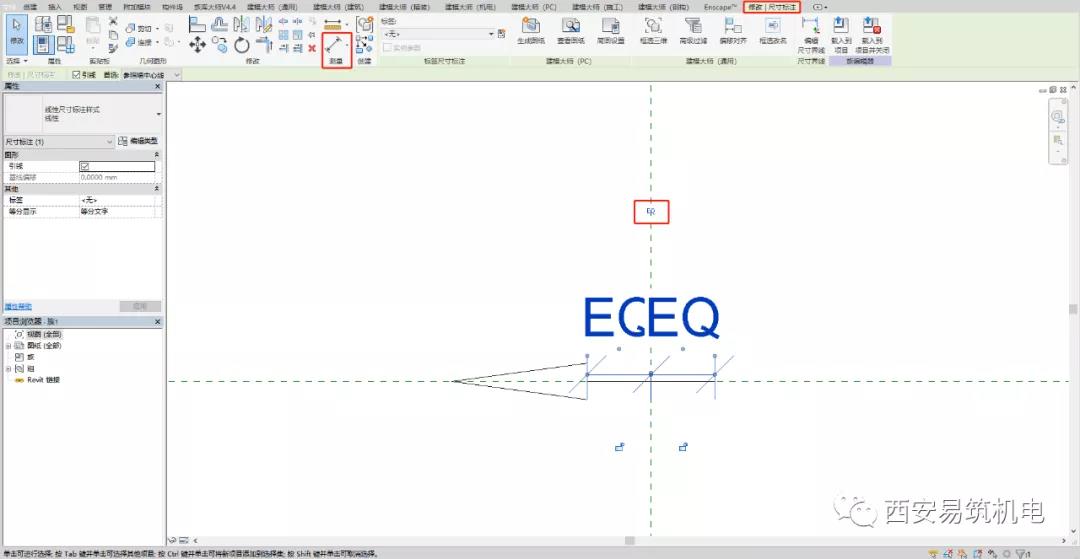

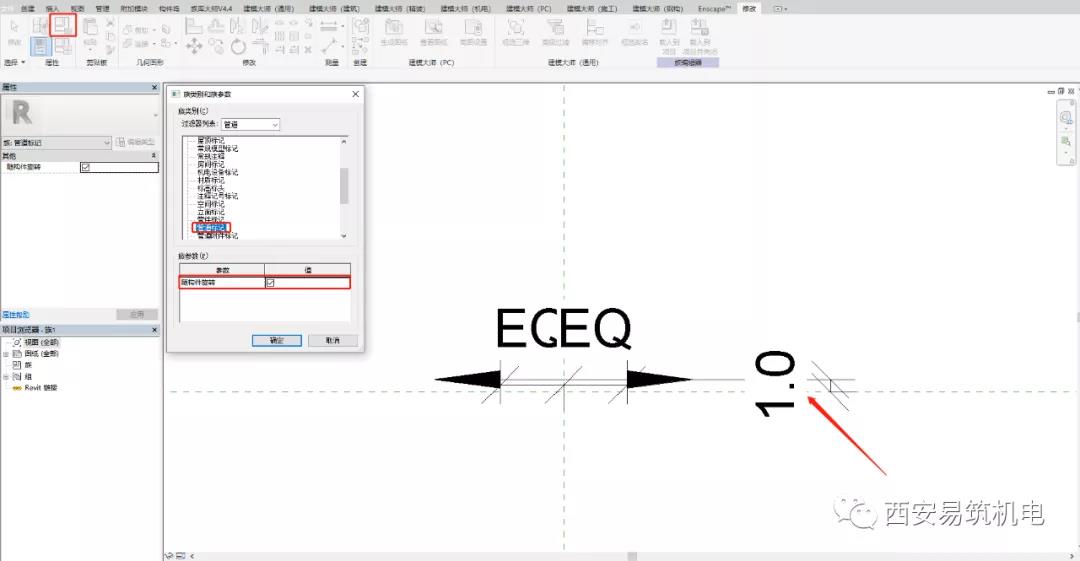

3.标注箭头尾部线段，EQ等分线段。（快捷键：DI）

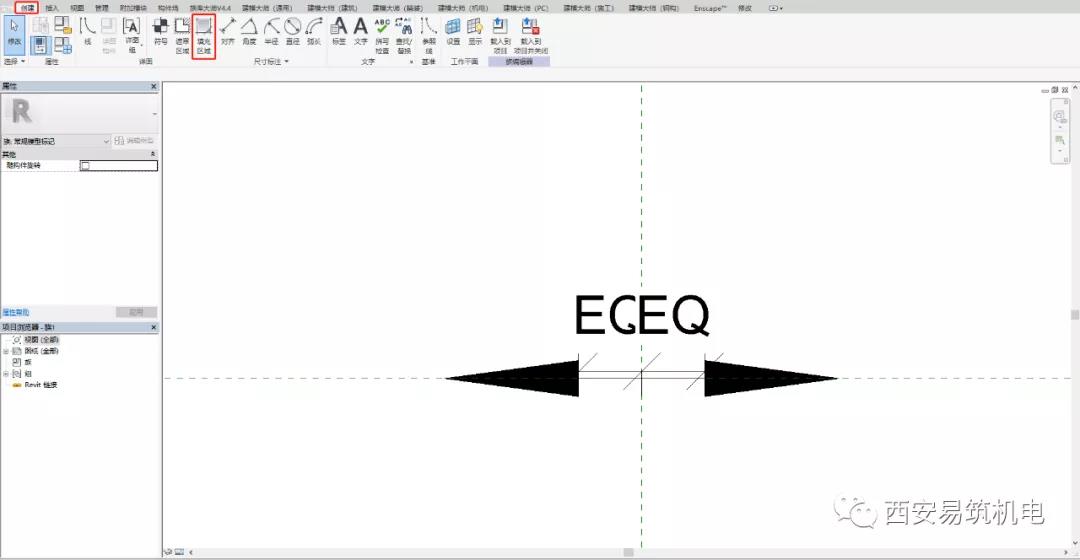

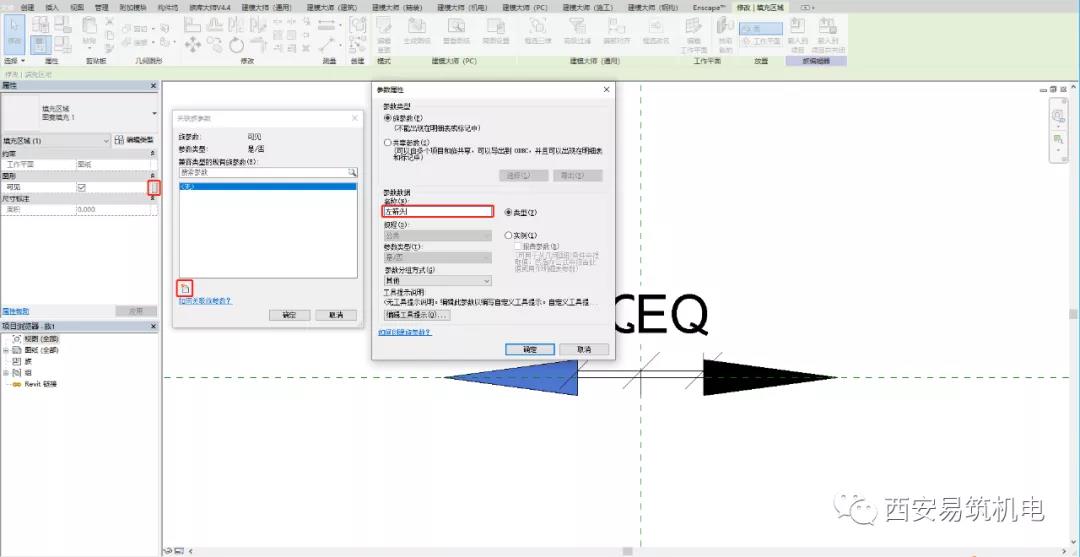

4.点击“创建”选项卡面板下的“填充区域”，对箭头部位进行填充并镜像。
