流量计(Flowmeter)是工业生产的眼睛,与国民经济、国防建设、科学研究有着密切的关系,在国民经济中占据重要地位与作用,可用于气体、液体、蒸汽等介质流量的测量。为了更好的展示流量计测量原理,小编采用动画演示的方法来给大家介绍流量计的工作原理!
1. 电磁流量计
工作原理:由法拉第电磁感应定律制作。其中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场当有导电介质流过时,则会产生感应电压,内部的电极用以测量产生的感应电压。
工作特点:
①传感器安装所需的直管段较短,长度为5倍的管道直径;
②压力损失很小;
③可以双向测量;
④为电磁感应原理,不受截止温度、密度、压力和粘度等影响;

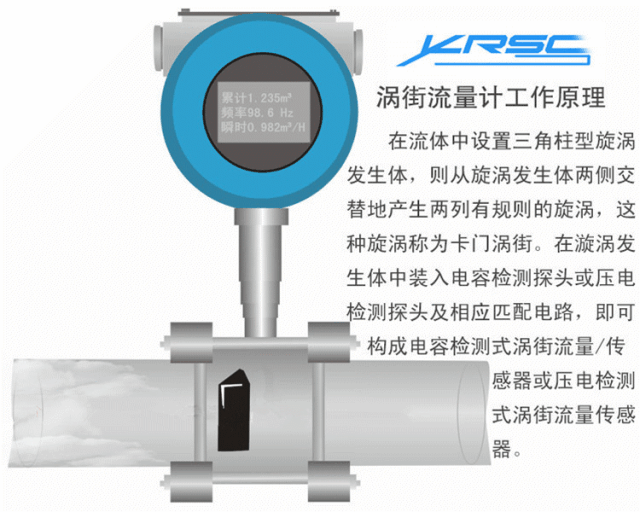

2. 涡街流量计
工作原理:由流体振荡原理来测量。流体经过旋涡发生体时产生正比于流速的两列旋涡,旋涡频率与发生体侧的流体平均速度及旋涡发生体特征宽度有关,可以计算流过旋涡发生体的流体平均速度再乘以横截面积,从而得到流量。
工作特点:
①安装简单,维护十分方便;
②输出是与流量成正比的脉冲信号,无零点漂移,精度高;
③压力损失较小,运行费用低,更具节能意义;
④无可动构件,简单可靠,可长期运行。
3. 超声波流量计
工作原理:因为流体流动会对超声波产生影响,从而来对液体流量进行测量。利用的是“时差法”。首先,使用探头1发射信号,信号穿过管壁1、流体、管壁2后被另一侧的探头2接收到;在探头1发射信号的同时探头2也发出同样的信号,经过管壁2、流体、管壁1后被探头1接收到;由于流速的存在使得两时间不等,存在时间差,因此根据时间差便可求得流速,进而得到流量值。
工作特点:
①可测量强腐蚀性、放射性、易燃易爆等特点的流体。
②目前只能测量200℃以下流体。
③超声波流量计的测量线路相当复杂,对测量线路要求较高。

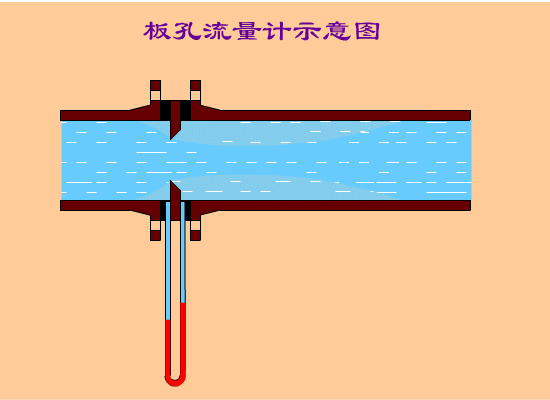

4.孔板流量计

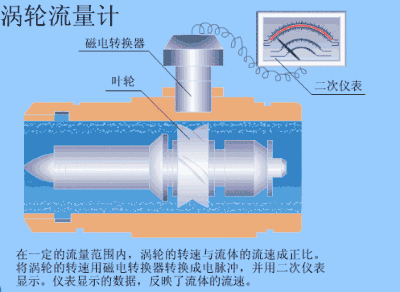

5. 涡轮流量计
工作原理:在一定的流量范围内,涡轮的转速与流体的流速成正比。流体流动带动涡轮转动,涡轮的转速转换成电脉冲,用二次表显示出数据,反应流体流速。
工作特点:
①抗电磁干扰和抗振能力强;
②其结构与原理简单,便于维修;
③几乎无压力损失,节省动力消耗;
6. 靶式流量计
