报告!易筑在川大华西天府医院出新作

2021-03-22     来源:西安易筑机电工业化科技有限公司

     本项目主要为华西天府医院门诊医技大楼及净化区的空调末端系统提供服务,机房面积870㎡,包含3台螺杆式冷水机组,1台离心式冷水机组,5台冷却水泵,5台冷冻水泵,2台分水器,2台集水器,2台综合水处理器。冷水机房采用装配式安装工艺,主管材为螺旋钢管和无缝钢管,最大管径DN600,使用法兰盘570片、不同规格的螺栓7555个。

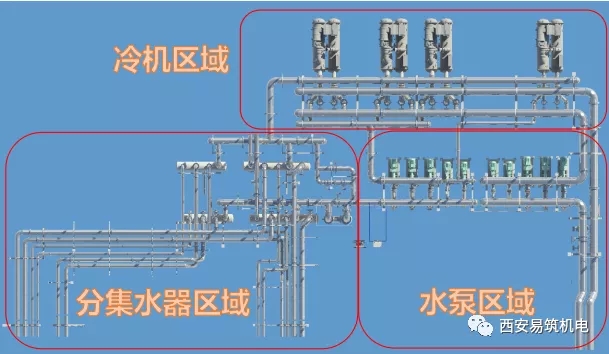

   由于工期紧任务重,采取分区域加工,分区域安装,边加工边安装的施工方式。安装区域共分为三个部分:冷水机组区域,水泵区域、分集水器区域。计划从冷机区域到水泵区域,分集水器区域,逐一完成机房内管道的安装。

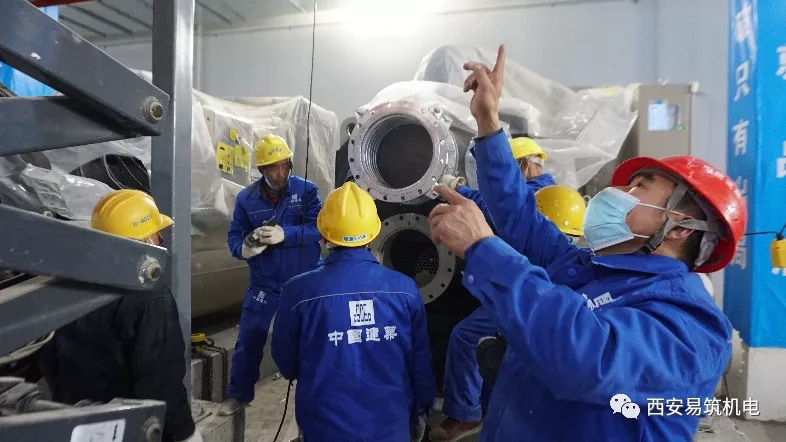

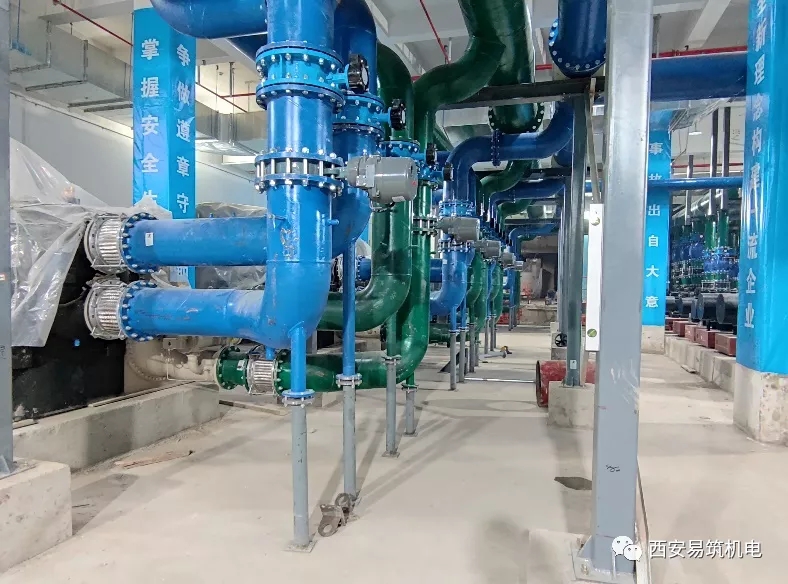

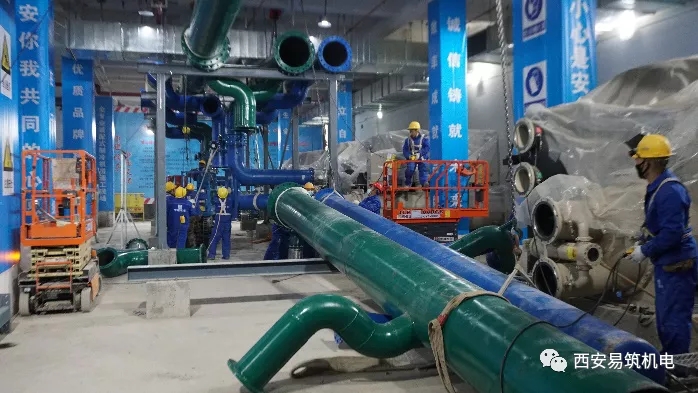

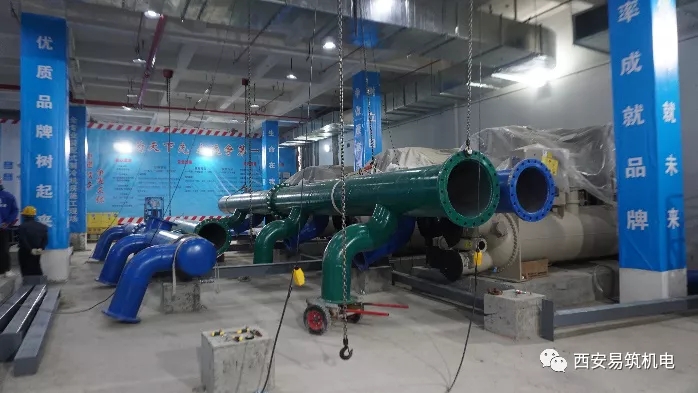

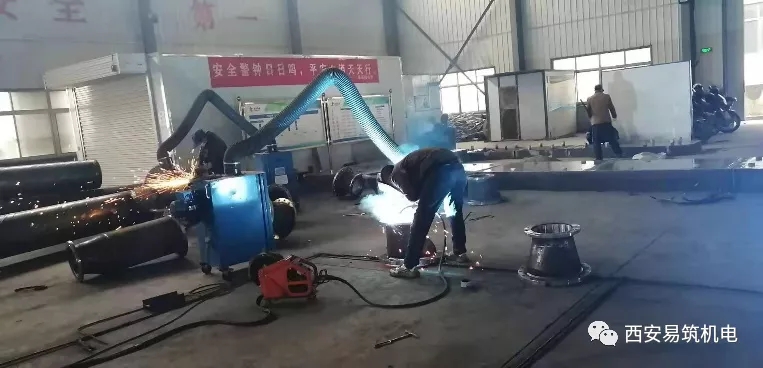

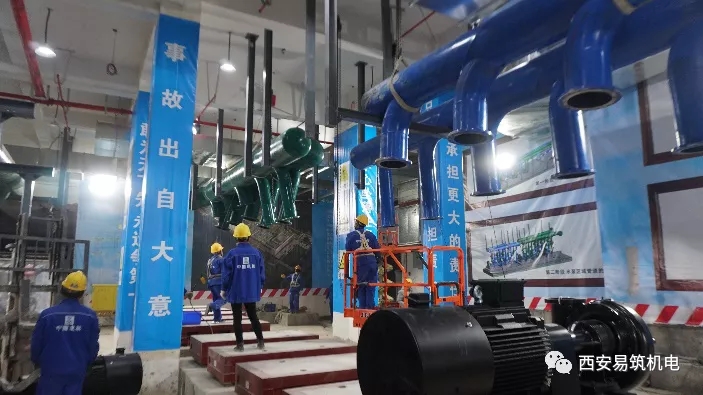

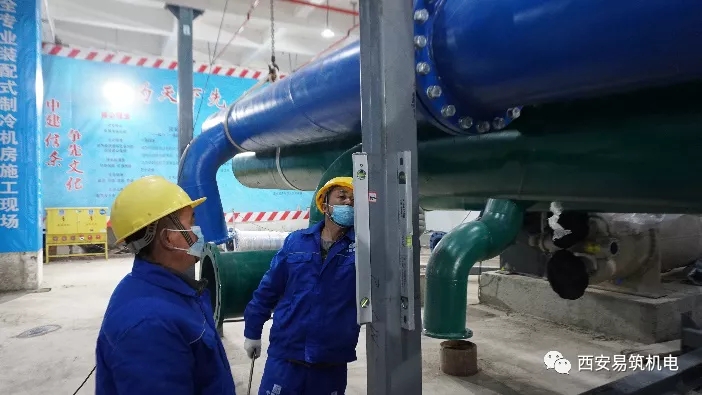

   冷水机组区域分段管道的安装:按照前期规划,在预制工厂首先完成冷机区域分段管道的加工,冷机区域的分段管道运送到安装现场的同时,加工水泵和分集水器区域的分段管道,多线任务同时进行,有效的减少机房的施工周期。

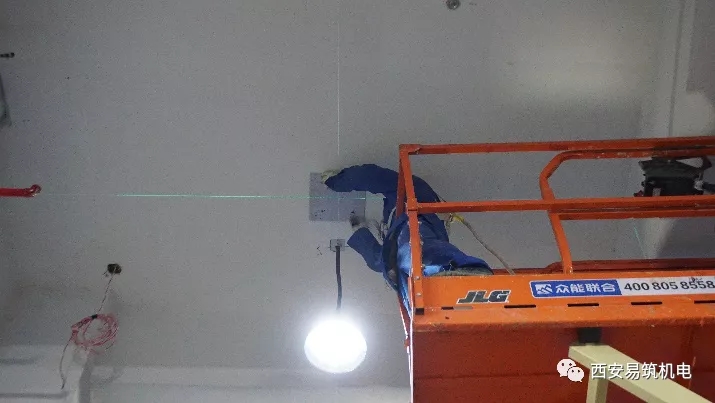

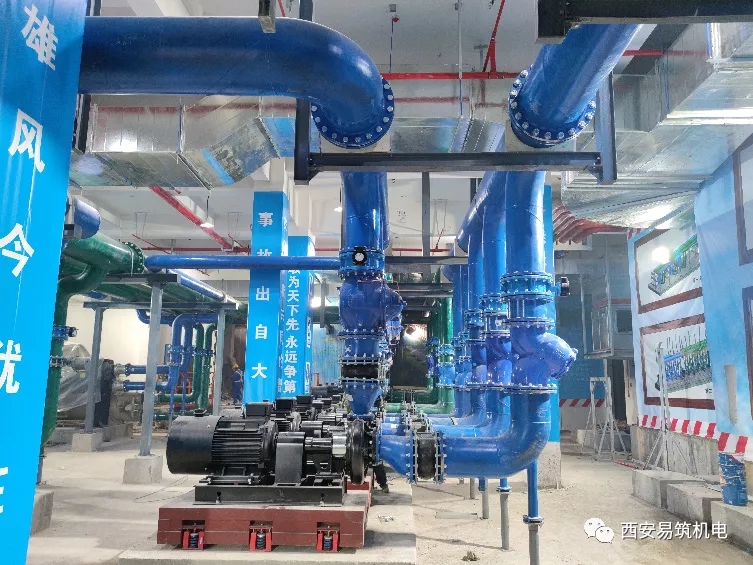

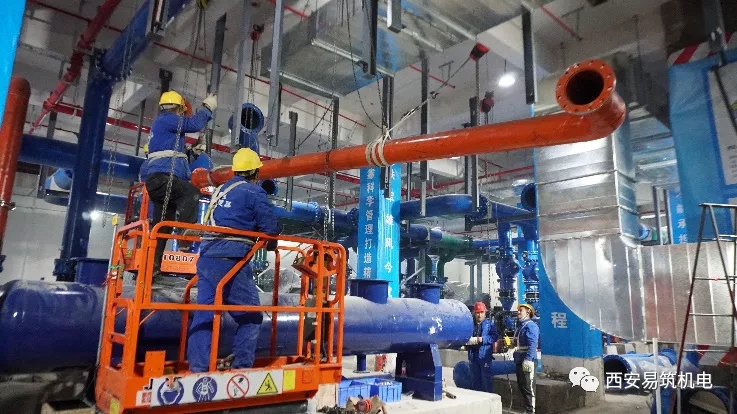

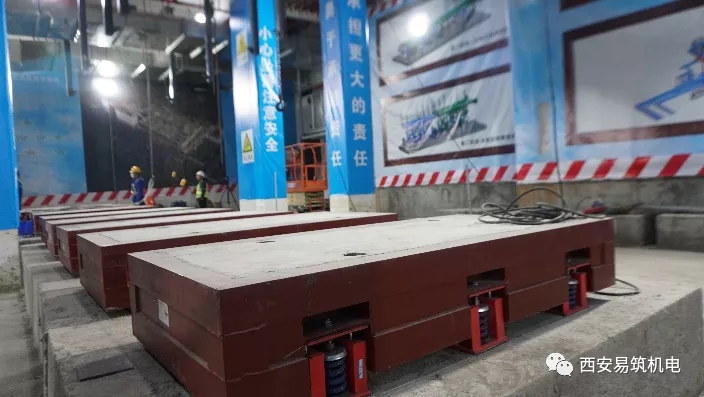

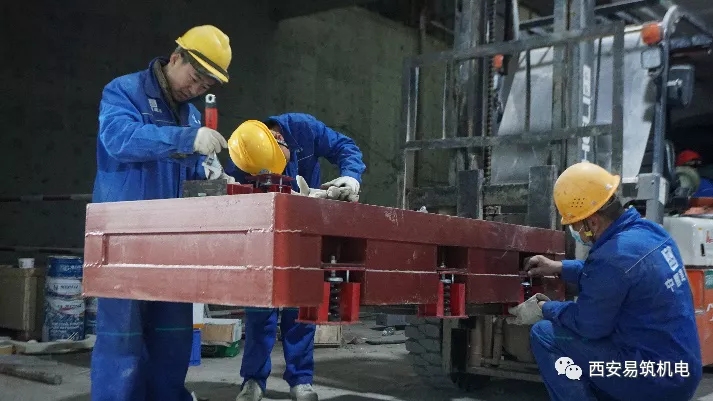

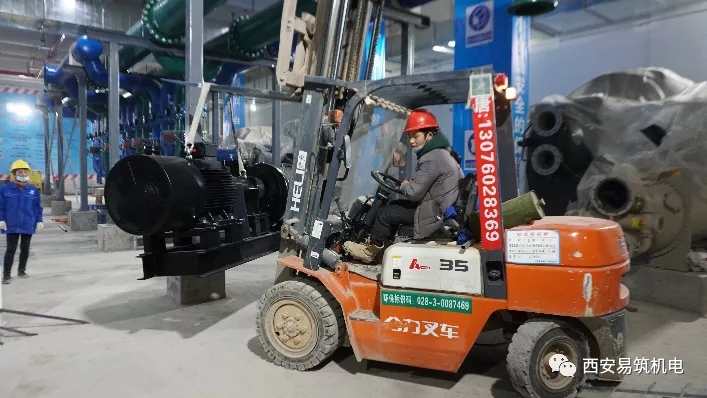

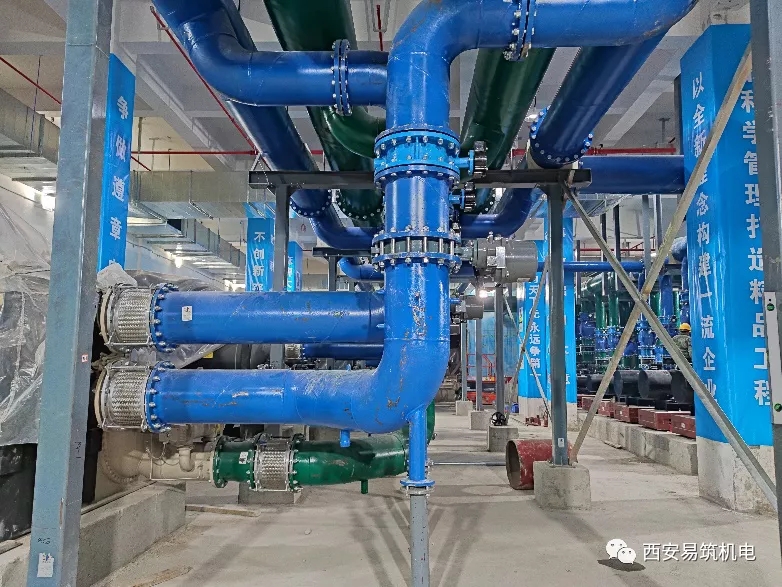

   水泵区域分段管道的安装:首先完成水泵区域上吊支架的安装,再就位水泵台座,上述程序完成后就可以吊装水泵区域的主管道,之后就位水泵,完成水泵进出口管道和主管道的连接。

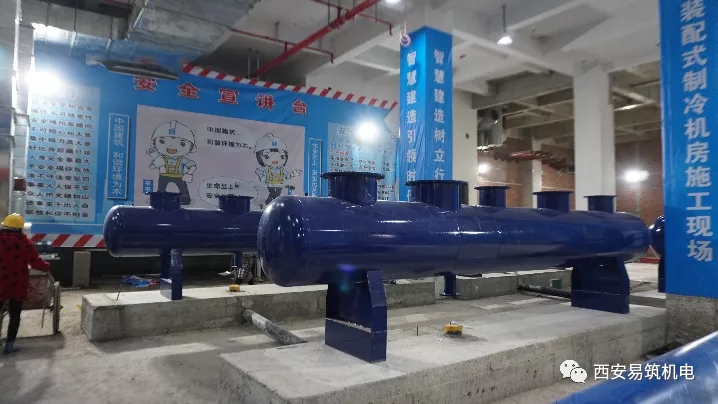

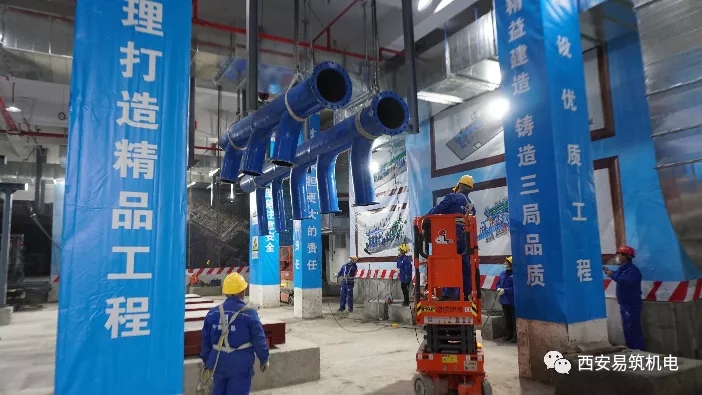

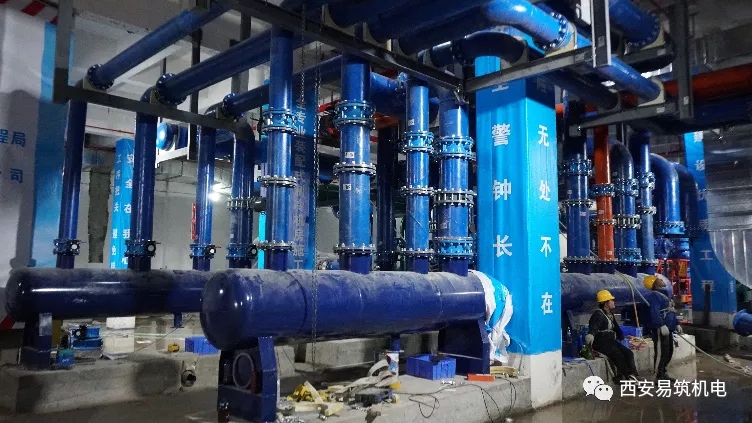

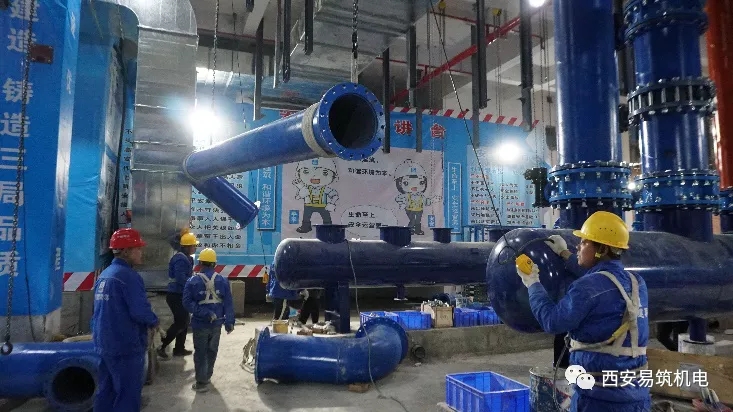

   分集水器区域分段管道安装:水泵区域管道安装后,就位分集水器,安装上吊支架,吊装主管道,连接分集水器的立管,完成分集水器区域的安装。

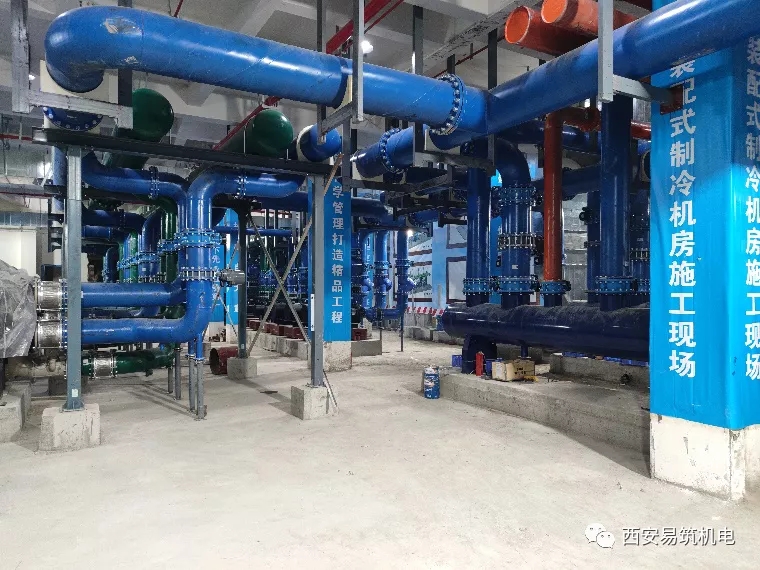

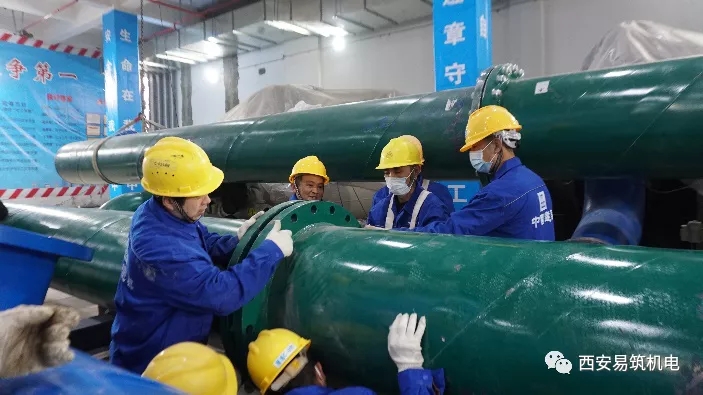

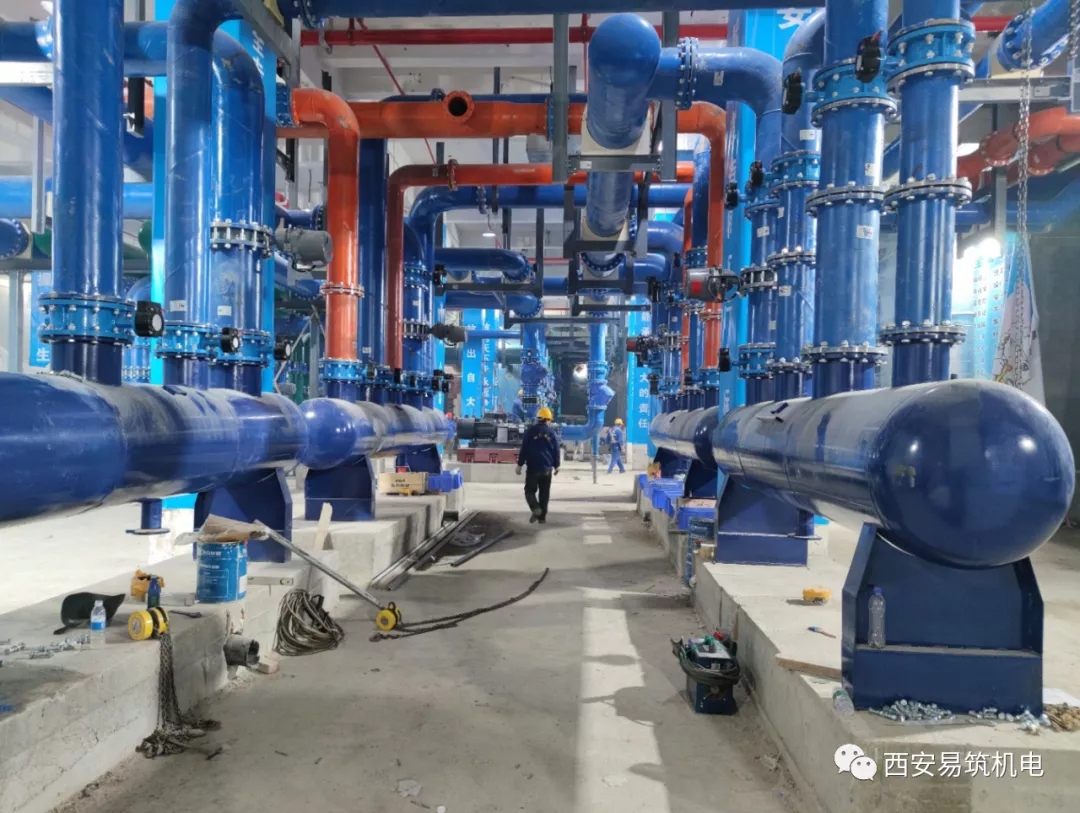

   按照计划顺利完成三个区域的管道安装,紧固连接螺栓,完成机房内设备的管道连接。采用科学合理的安装工艺和安装计划,就能保质保量的完成安装计划。
