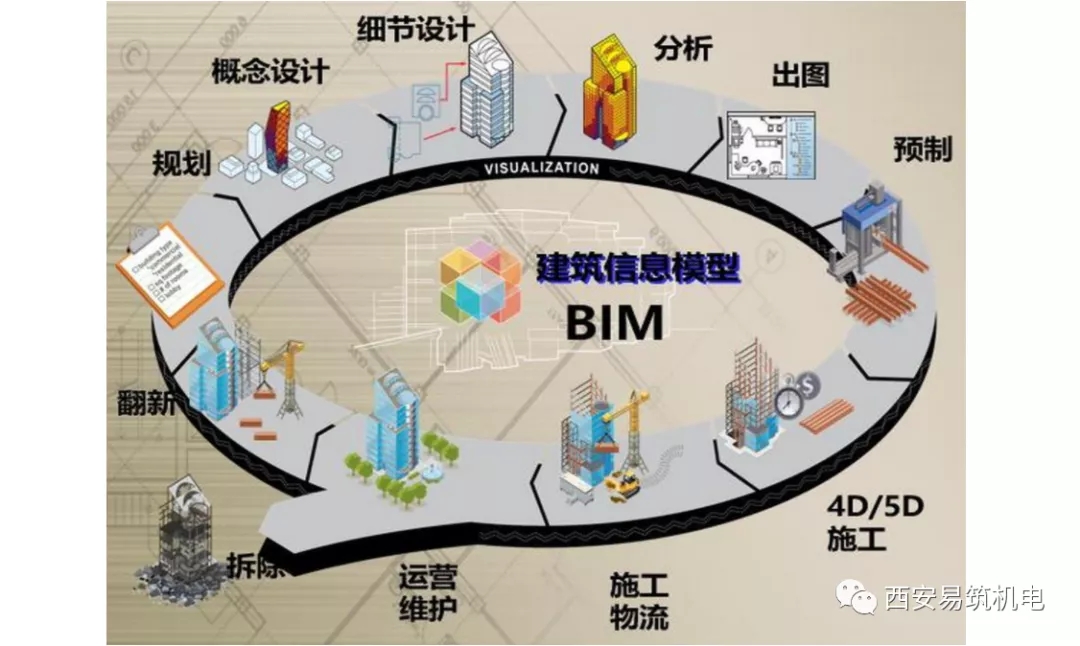

随着BIM技术的普及,其在机电管线综合技术应用方面的优势比较突出。丰富的模型信息库与多种软件方便的数据交换接口,成熟、便捷的的可视化应用软件等,比传统的管线综合技术有了较大的提升。

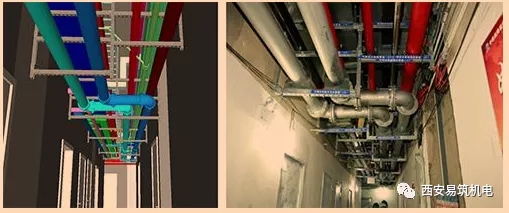

深化设计及排布优化

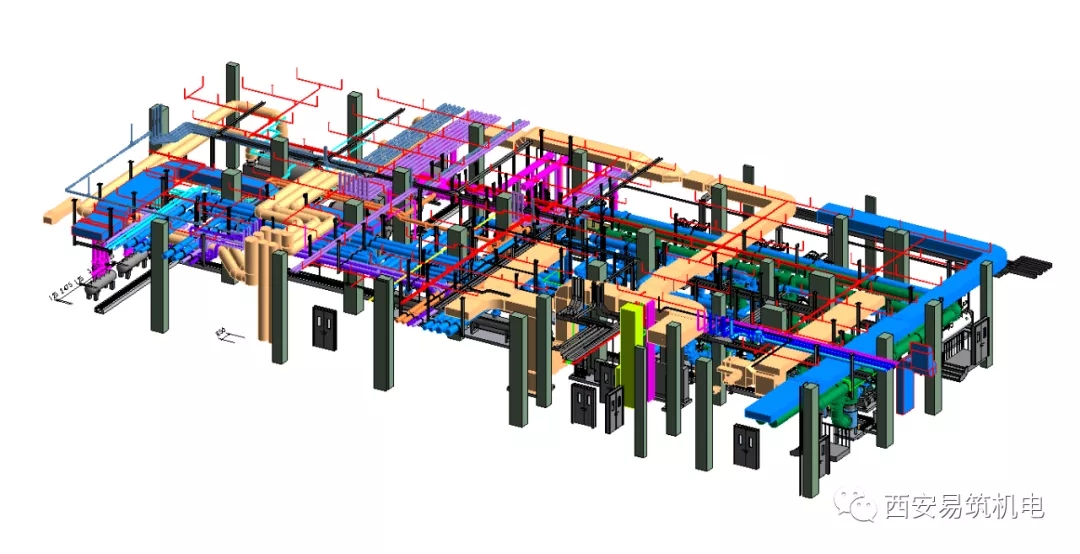

机电本专业的碰撞检测,是在根据“机电管线排布方案”建模的基础上对设备和管线进行综合布置并调整,从而在工程开始施工前发现问题,通过深化设计及设计优化,使问题在施工前得以解决。
机电工程施工中,许多工程的设计图纸由于诸多原因,设计深度往往满足不了施工的需要,施工前尚需进行深化设计。机电系统各种管线错综复杂,管路走向密集交错,若在施工中发生碰撞情况,则会出现拆除返工现象,甚至会导致设计方案的重新修改,不仅浪费材料、延误工期,还会增加项目成本。基于BIM技术的管线综合技术可将建筑、结构、机电等专业模型整合,可很方便的进行深化设计,再根据建筑专业要求及净高要求将综合模型导入相关软件进行机电专业和建筑、结构专业的碰撞检查,根据碰撞报告结果对管线进行调整、避让建筑结构。

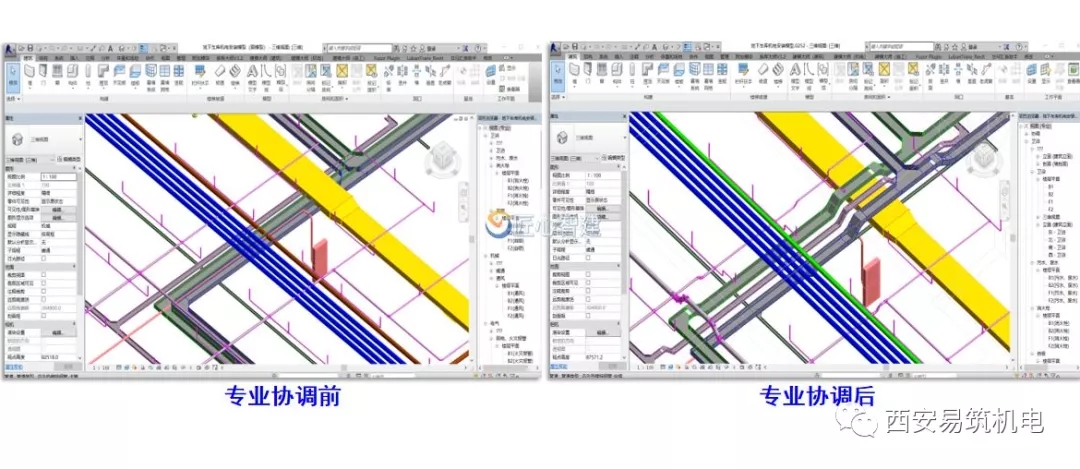

多专业施工工序调整


暖通、给排水、消防、强弱电等各专业由于受施工现场、专业协调、技术差异等因素的影响,不可避免地存在很多局部的、隐性的专业交叉问题,各专业在建筑某些平面、立面位置上产生交叉、重叠,无法按施工图作业或施工顺序倒置,造成返工,这些问题有些是无法通过经验判断来及时发现并解决的。通过BIM技术的可视化、参数化、智能化特性,进行多专业碰撞检查、净高控制检查和精确预留预埋,或者利用基于BIM技术的4D施工管理,对施工工序过程进行模拟, 对各专业进行事先协调,可以很容易的发现和解决碰撞点,减少因不同专业沟通不畅而产生技术错误,大大减少返工,节约施工成本。

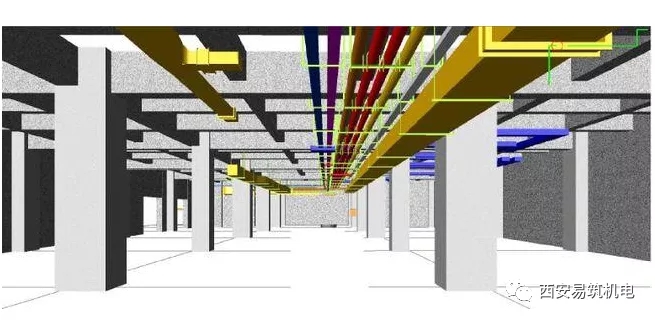

施工模拟


利用BIM施工模拟技术,使得复杂的机电施工过程,变得简单、可视、易值。
BIM4D虚拟建造形象直观、动态模拟施工阶段过程和重要环节施工工艺,将多种施工及工艺方案的可实施性进行比较,为最终方案优选决策提供支持。采用动态可视化施工组织设计(4D虚报建进)的实施情况,对于设备、材料到货情况进行预警,同时通过进度管理,将现场实际进度完成情况反馈同“BM信息模型管理系统”中,与计划进行对比,分析及纠偏,实现施工进度控制管理。
形象直观、动态模拟施工阶段过程和重要环节施工工艺,将多种施工及工艺方案的可实施性进行比较,为最终方案优选决策提供支持。基于BIM技术对施工进度可实现精确计划、跟踪和控制,动态地分配各种施工资源和场地,实时跟踪工程项目的实际进度,并通过计划进度与实际进度进行比较,及时分析偏差对工期的影响程度以及产生的原因,采取有效措施,实现对项目进度的控制。



BIM综合管线的实施流程


设计交底及图纸会审→了解合同技术要求、征询业主意见→确定BIM深化设计内容及深度→制定BIM出图细则和出图标准、各专业管线优化原则→制定BIM详细的深化设计图纸送审及出图计划→机电初步BIM深化设计图提交→机电初步BIM深化设计图总包审核、协调、修改图纸送监理、业主审核机电综合管线平剖面图、机电预留预埋图、设备基础图、吊顶综合平面图绘制→图纸送监理、业主审核-BIM深化设计交庭→现场施工→按工图制作。




技术参考标准


综合管线布置与施工技术应符合《建筑给水排水设计规范》GB50015、《采暖通风与空气调节设计规范》GB50019、《民用建筑电气设计规范》 JGJ16-2008、 《建筑通风和排烟系统用防火阀门》 GB15930、《自动喷水灭火系统设计规范》GB50084、《建筑给水及采暖工程施工质量验收规范》GB 50242、《通凤与空调工程施工质量验收规范》GB 50243、《电气装置安装工程低压电器施工及验 收规范》GB 50254、《给水排水管道工程施工及验收规范》 GB 50268.《智能建筑工程施工规范》 GB 50606、《消防给水及消火栓系统技术规范》GB50974。

工程案例:四川华西天府医院、西安地铁五号线,成都地铁6号线、杭州地铁9号线、宁波地铁5号线、深圳地铁10号线等。
