Revit 管道的标注技巧
2021-03-02 来源:西安易筑机电工业化科技有限公司
首先我们一起来了解一下如何创建管道标注，revit中常用的有3种方法：创建管道的同时标记、按类别标记和全部标记。
创建管道标

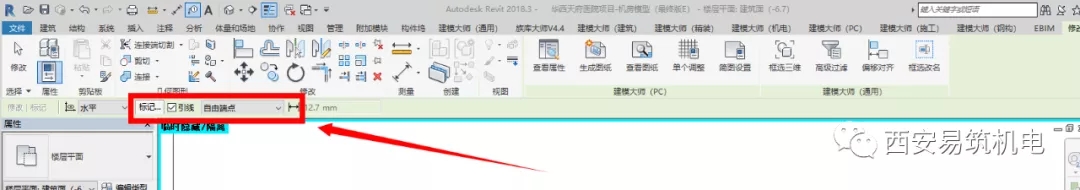

1.创建管道的同时标记 在创建管道的同时，我们可以在“修改”页签的最后找到“在放置时进行标记”功能。

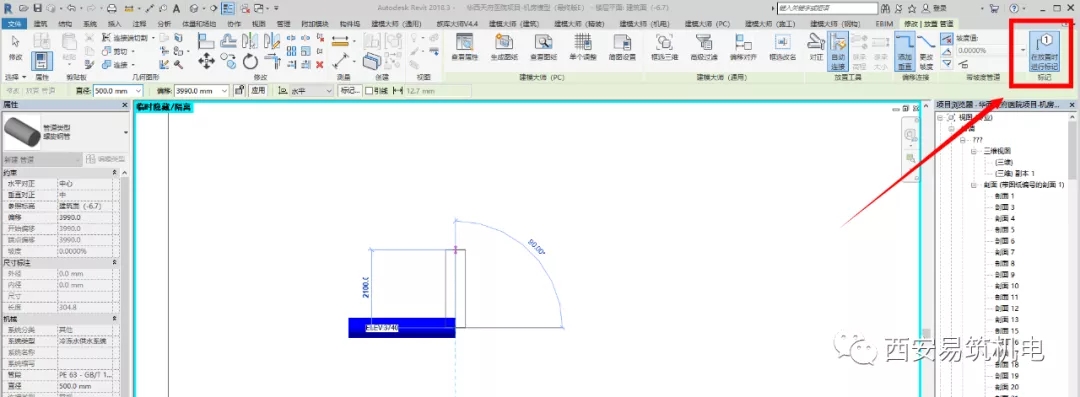

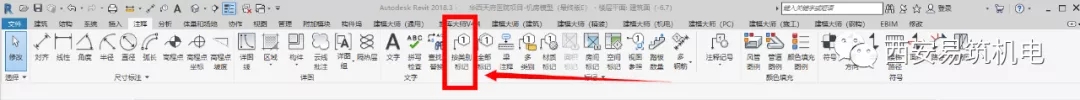

2.按类别标记 在“注释”>“标记”>找到“按类别标记”功能，点选需要标注的管道即可。
在创建时，还可以选择是否显示引线，以及引线端点是否可以自由点选。

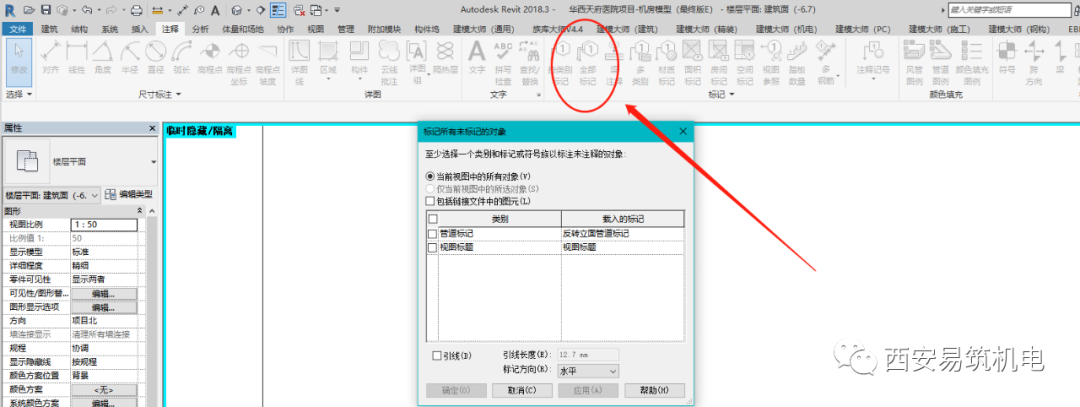

3.全部标记 在“标记”功能面板下同样可以看到“全部标记”功能，不仅可以标记管道，还可将当前视图中的所有图元都进行自动标记。
但到最后，此种标记的效果往往非常不理想，删除无用标记的时间可能比手动去标记更长，所以不太推荐这种方式。
修改标注设置

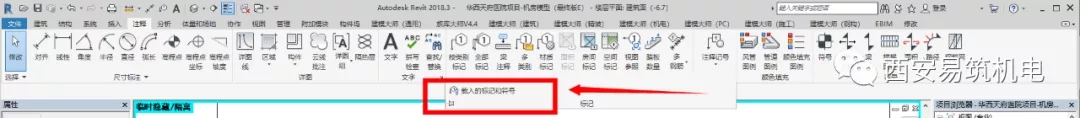

点击“注释>标记”功能面板下的三角箭头，我们可以看到“载入的标记和符号”功能。

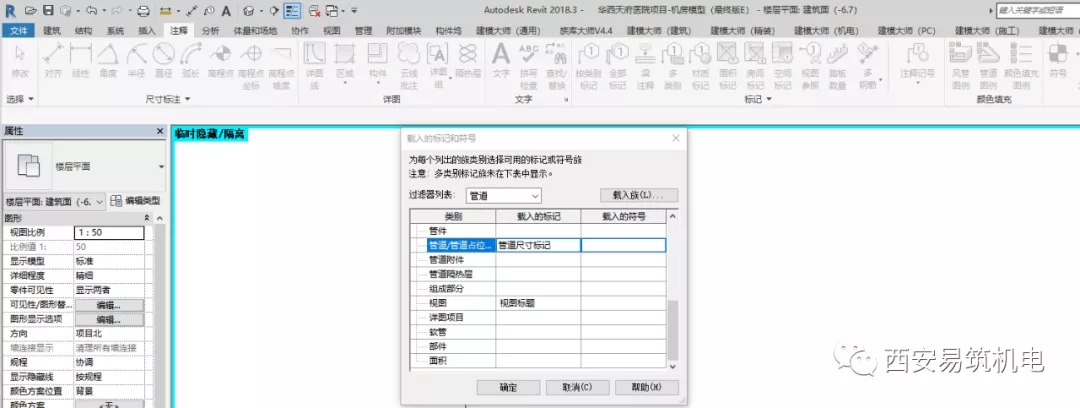

打开面板以后，找到“管道/管道占位符”，我们就可以下拉设置管道标注的族类型了，如果没有我们需要的族，还可以自行载入族。
文字注释
打开面板以后，找到“管道/管道占位符”，我们就可以下拉设置管道标注的族类型了，如果没有我们需要的族，还可以自行载入族。

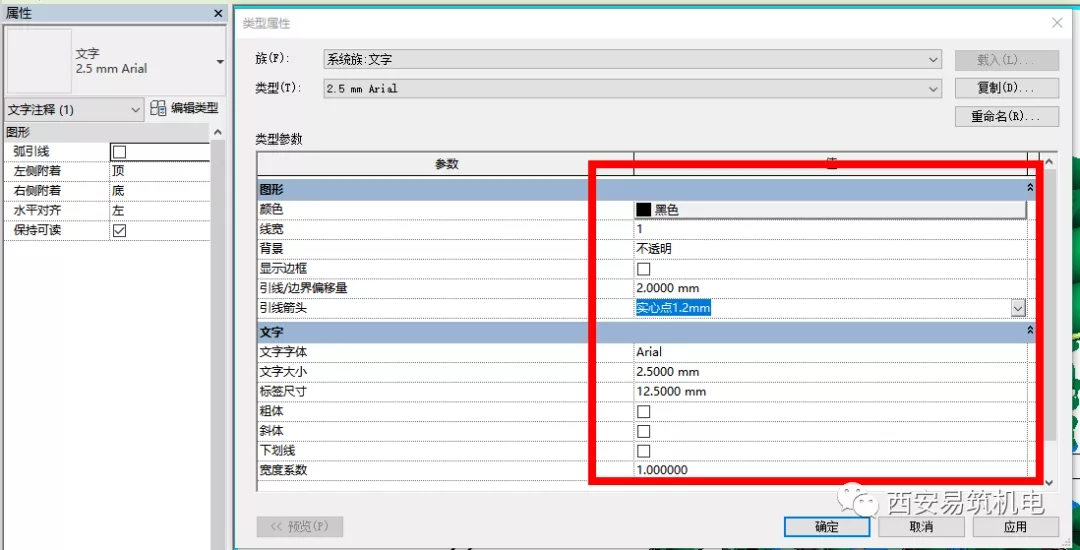

还可以在文字注释>编辑类型中修改文字的字体及大小，引线的偏移量及引线箭头的形式。

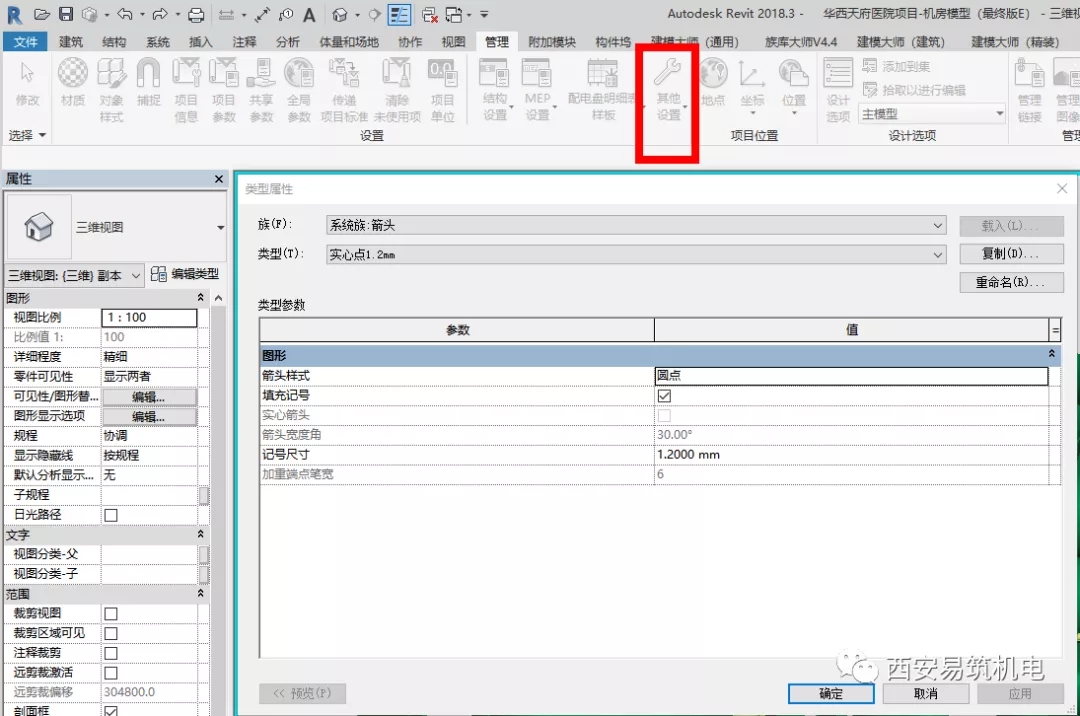

★修改引线箭头的小技巧： 点击管理>其他设置>箭头 这样我们在控制面板中就可以对各类引线箭头的尺寸大小进行修改。
