中央空调机房自控基础篇
2021-05-12 来源:西安易筑机电工业化科技有限公司
一、中央空调机房主要设备：

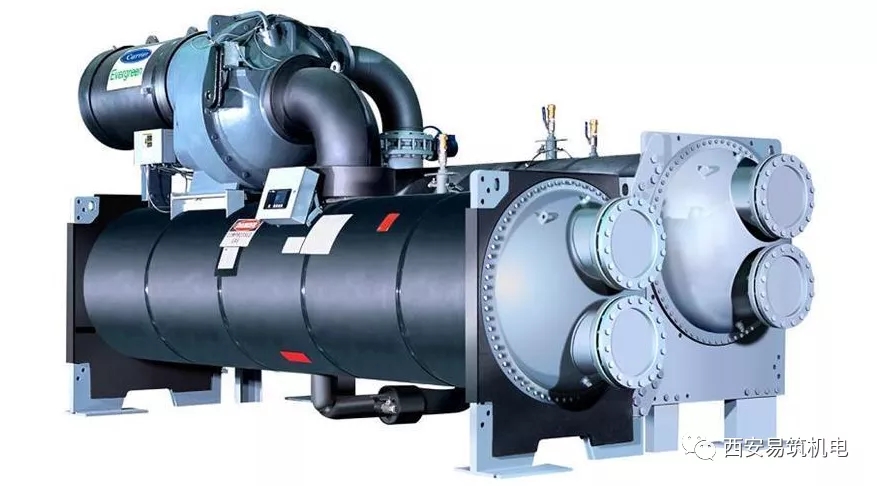

空调主机：给用户提供冷源（热源）；

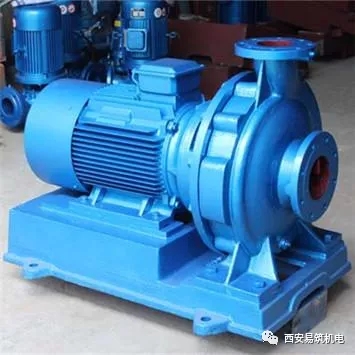

冷却/冷冻水泵：
软化水系统；

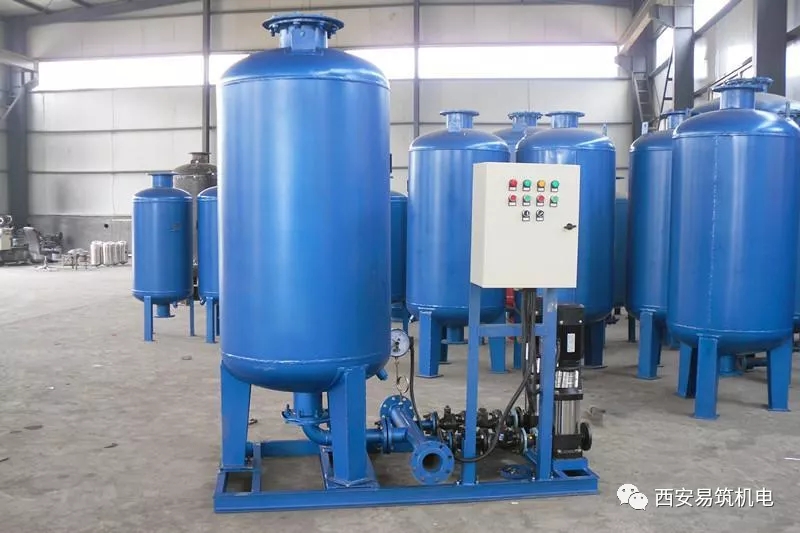

定压补水系统；
二、空调冷热源的控制
1.冷水（热泵）机组、水泵、阀门、冷却塔等设备顺序启停和连锁控制；
2.冷冻机房群控：冷水机组台数控制、冷水机组冷量优化控制等
3.水泵（冷却泵/冷冻泵）控制：水泵台数控制、水泵流量优化控制、水泵自动变频控制、冷冻水供水温度控制；
4.冷却塔控制：冷却塔风机台数控制、冷却塔风机变频控制、冷却水最低供水温度控制、冷却塔供水温度控制等；
5.空调自控系统传感器：温度传感器、压力变送器、流量计、多功能电度表。
三、仪表的精度对监测数据的影响
1.常用水温传感器的测温偏差在0.2℃，以设计供回水温差在5℃范围计算，±0.2℃偏差在该范围内，其偏差率达4%；
2.流量计常用都是采用对夹式超声波流量计，其精度基本小于3%。
3.多功能电度表通常计量主要设备用电量，一般主要检测（电压、电流、有工功率）精度为0.5级，电流、电压的精度应该小于0.3%。
4.基于以上仪表的偏差率，机房实时能效比精度在5%左右，以机房时间能耗为4.5计算，由于仪表偏差率为5%导致的波动在4.275-4.725。由此看见仪表的精度对整个机房的能效检测影响巨大，在项目前期的仪表选型过程中需重点考虑，建议进行第三方检测。
四、仪表选型优化建议：
1.水温度传感器建议选择高精度的插入式传感器，精度在±0.1℃，供回水温差在5℃范围内，偏差率也只有2%。
2.流量计建议电磁流量计，这种流量计精度可达0.5%，安装要求低、不受管道振动等影响，可长期使用精度不减，需注意被测液体（冷冻/冷却水）电导率需大于5μs/cm.
3.多功能电度表精度至少在0.5%，电压、电流互感器的精度需在0.2%。
4.基于上精度选择的测量仪表，机房能效检测精度基本控制在2.5%左右。
