楼宇自控系统协议-BACnet

2021-09-03 来源:西安易筑机电工业化科技有限公司

楼宇自控系统BAS(Building Automation System)是智能建筑的基本组成部分，已在世界各地广泛应用，并受到充分重视。控制系统中常用的通讯协议有BACnet、modbus RTU等协议，本篇就主要对BACnet协议进行介绍。

BACnet是用于智能建筑的通信协议，是国际标准化组织（ISO）、美国国家标准协会（ANSI）及美国采暖、制冷与空调工程师学会（ASHRAE）定义的通信协议。

BACnet针对智能建筑及控制系统的应用所设计的通信，可用在暖通空调系统（HVAC，包括暖气、通风、空气调节），也可以用在照明控制、门禁系统、火警侦测系统及其相关的设备。优点在于能降低维护系统所需成本并且安装比一般工业通信协议更为简易、系统扩展性与兼容性大为增加。

BACnet在1995年时成为美国国家标准协会及美国冷冻空调协会的建筑自动化控制网上的数据传输协议（ASHRAE/ANSI SSPC 135）标准，在2003年时成为ISO标准ISO 16484-5。

BACnet协议模型为：

（1）所有的网络设备，除基于MS/TP协议的以外，都是完全对等的（peer to peer）；

（2）每个设备都是一个“对象”的实体，每个对象用其“属性”描述，并提供了在网络中识别和访问设备的方法；设备相互通信是通过读/写某些设备对象的属性，以及利用协议提供的“服务”完成；

（3）设备的完善性，即其实现服务请求或理解对象类型种类的能力，由设备的“一致性类别”所反映。

BACnet基于“客户机-服务器”模型，BACnet消息称为“服务请求”。客户端机器向服务器机器发送服务请求，服务器机器然后执行服务并将结果报告给客户端。BACnet目前定义了35种消息类型，它们被划分为5个组或类。访问和操作对象、服务处理警报和事件、文件上传和下载、管理远程设备的操作、以及虚拟终端功能。

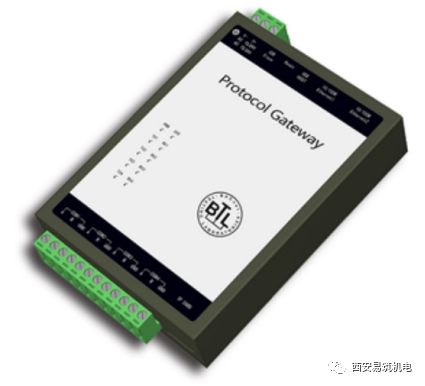

在项目的实施工程中，BACnet协议作为主要的控制系统网络架构，在与现场其他类型通讯协议进行通讯时，通常会通过智能网关进行协议转换，如ModBus转BACnet网关这类BACNet网关通常提供的是RS232、RS485双绞线接口、RJ45接口，可将ModBus协议或其它自定义协议之仪表及设备集成进BACnet网络。
