空调水系统管道与设备安装

2021-03-26     来源:西安易筑机电工业化科技有限公司

一、压力实验前应具备条件

1.实验范围内的管道安装工程除防腐、绝热外,已按设计图纸全部完成,安装质量符合有关规定。

2.焊缝及其他待检部位尚未防腐和绝热。

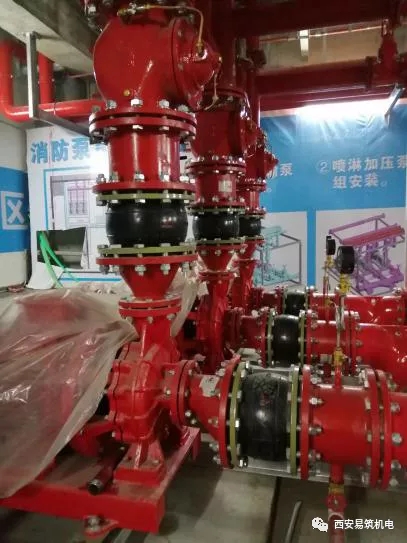

3.管道上的膨胀节已经设置临时约束装置。

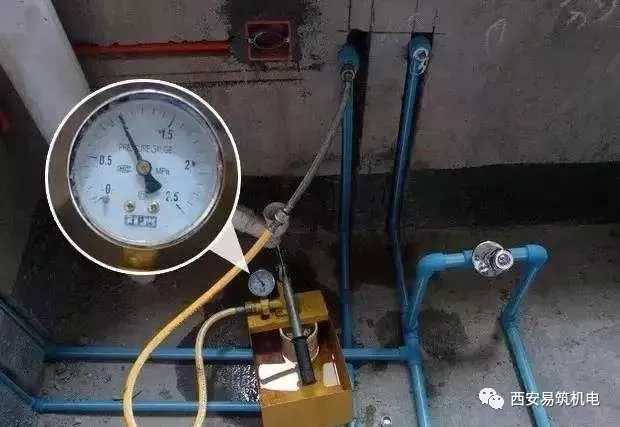

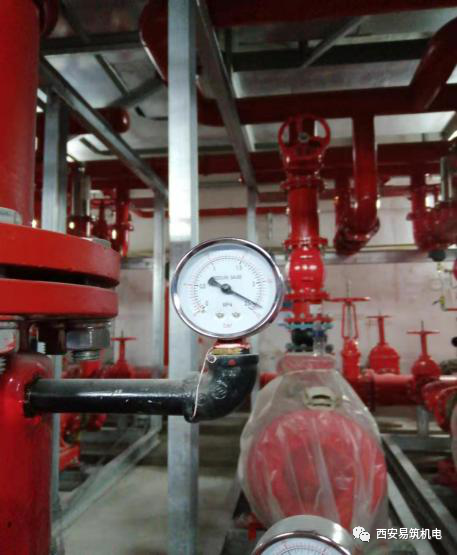

4.实验用压力表已校检,并在有效期内,其精度不低于1.63级,表的满刻度值应为被测压力的1.5~2倍,压力表不得少于两块。

5.符合压力试验要求的介质已备齐。

6.管道已按照实验要求进行加固。

7.待试管道与无关系统已用盲板或其他隔离措施隔开。

8.待试管道上的安全阀、爆破片及仪表元件等已拆下或已隔离。

9.实验方案已经过批准,并已进行了技术安全交底。

10.在压力试验前,相关资料已经建设单位和有关部门复查。


二、压力试验实施要点

管道系统安装完毕,外观检查合格后,应按设计要求进行水压试验。当设计无规定时,应符合下列规定:

1.冷热水、冷却水系统的试验压力,当工作压力小于等于 1.0MPa 时,为 1.5倍工作压力,但最低不小于 0.6MPa;当工作压力大于 1.0MPa 时,为工作压力加0.5MPa2.对于大型或高层建筑垂直位差较大的冷()媒水、冷却水管道系统宜采用分区、分层试压和系统试压相结合的方法。一般建筑可采用系统试压方法。分区、分层试压:对相对独立的局部区域的管道进行试压。在试验压力下,稳压10min,压力不得下降,再将系统压力降至工作压力,在 60min 内压力不得下降、外观检查无渗漏为合格。

系统试压:在各分区管道与系统主、干管全部连通后,对整个系统的管道进行系统的试压。试验压力以最低点的压力为准,但最低点的压力不得超过管道与组成件的承受压力。压力试验升至试验压力后,稳压 10min,压力下降不得大于 0.02MPa,再将系统压力降至工作压力,外观检查无渗漏为合格。





3.各类耐压塑料管的强度试验压力为 1.5 倍工作压力,严密性工作压力为 1.15倍的设计工作压力;

4.凝结水系统采用充水试验,应以不渗漏为合格。

检查数量:系统全数检查。

检查方法:旁站观察或查阅试验记录。
