关于桥架的小知识你知道吗？
2021-06-28 来源:西安易筑机电工业化科技有限公司
由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统称为电缆桥架（简称桥架）。
建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理。安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好， 耐冲击强度高的物性特点。
一、分类

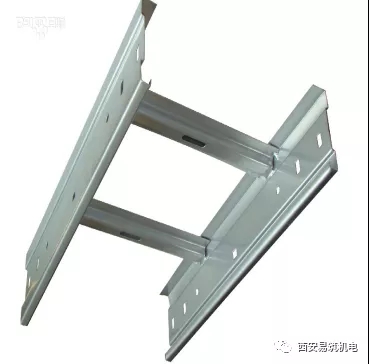

1.梯级式电缆桥架
CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。它适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

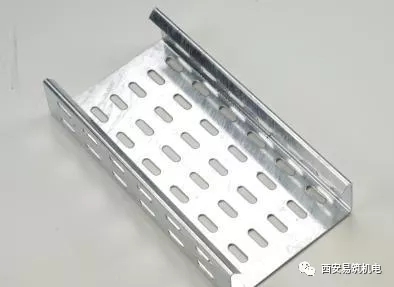

托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也适合于控制电缆的敷设。
槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。
二、电缆桥架型式及品种的选择
1、需屏蔽电器干扰的电缆网路或有防护外部（如：有腐蚀液体，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
三、电缆桥架的安装
1、电缆桥架安装时应做到安装牢固，横平竖直，2.1电缆桥架安装时应做到安装牢固，横平竖直，沿电缆桥架水平走向的支吊架左右偏差应不大于10mm.其高低偏差不大于5mm。
2、电缆桥架与工艺管道共架安装时，电缆桥架应布置在管架的一侧,当有易燃气体管道时,电缆桥架应设置在危险程度较低的供电一侧。
3、电缆桥架不宜与下列管道平行戴设，当无法避充时，电缆桥架的位置应符合下列规定，或采取相应防护措施。
（1）电缆桥架应在具有腐蚀性液体管道上方。
（2）电缆桥架应在热力曾道下方。
（3）易燃易爆气体比空气重时，电缆桥架应在管道上方。
（4）易燃易爆气体比空气轻时，电缆桥架应在管道下方。

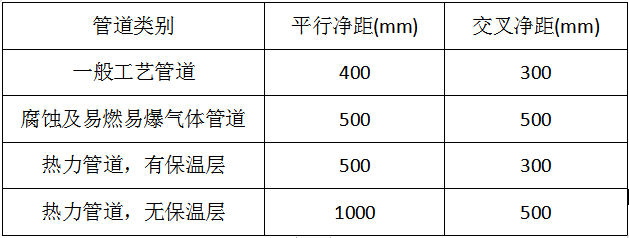

4、电缆桥架与管道之间最小间隙满足下表要求。
5、电缆桥架穿墙安装时，应根据环境条件采用密封装置，电缆桥架由室内穿墙至室外时，在墙的外侧应采取防雨措施。
6、金属梯架、托盘或槽盒本体之间的连接应牢固可靠，与保护导体的连接应符合下列规定：
（1）梯架、托盘和槽盒全长不大于30m时，不应少于2处与保护导体可靠连接；全长大于30m时，每隔20m-30m应添加一个连接点，起始段和终点端均应可靠接地。
（2）非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体，保护联结导体的截面积应符合设计要求。
（3）镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体时，连接板每端不应少于2个有放松螺帽或防松垫圈的连接固定螺栓。

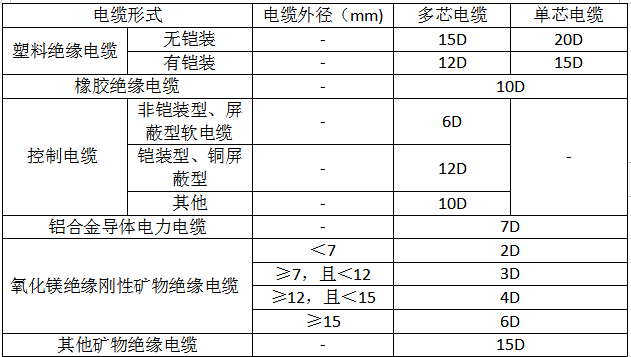

7、电缆梯架、托盘和槽盒转弯、分支处宜采用专用连接配件，其弯曲半径不应小于梯架、托盘和槽盒内电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合下表规定。
