前言:

  集分水器起到向各分路分配水流量的作用,集水器起到由各分路、环路汇集水流量的作用。分水器和集水器是为了便于连接各个水环路的并联管道而设置的,起到均压作用,以使流量分配均匀。



一、集分水器设计要求:


1、集分水器筒径一般按总水量通过集管时的断面流速(一般按0.1m/s、0.3m/s、0.5m/s、0.7m/s、1.0m/s、)由设计选择;

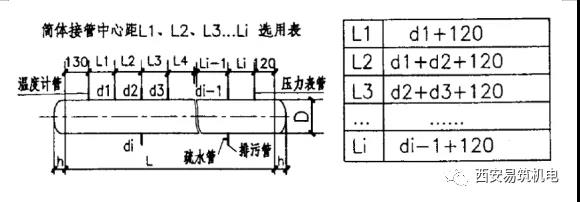

2、集分水器筒体长度由接管数量来确定:

L=130+L1+L2+L3+……+Li+120+2h;




3、筒体、封头材质及厚度应根据项目的设计压力和筒体直径查表得出;


4、排污管直径及位置由工程设计确定;


5、集分水器上接管法兰短管长度应≥150mm,处于美观考虑,所有上部法兰水封面宜高平齐,同时考虑法兰处阀门型式,合理选择法兰;


6、排污处短管长度宜控制在300mm以内,同时兼顾集分水器上部阀门的操作高度;


7、筒体保温按设计要求,如设计无要求,按08R418结合运行工况确定;






二、装配式机房集分水器注意事项及装配要求:

(一)注意事项:
1、 模型深化设计阶段做好系统管路的优化,确保站内系统简明、整齐,可进行集分水器接口管径位置互调调整,减少因管路交叉导致的上下翻弯;

2、 注意系统内介质的运行温度,当介质运行温度有可能低于环境露点温度时需做好集分水器筒体的防冷热桥处理及保温绝热措施;

3、 集分水器如设置在墙角,后侧净距不小于150mm,左侧净距不小于300mm,同时需兼顾焊口距离出墙套管最少间距不小于50mm;
4、 集分水器下部支架的形式及样式需结合基础和室内形式综合选择;

5、 集分水器接管阀门及排污阀门应安装高度及位置便于操作;

6、 集分水器压差旁通阀组考虑使用及检修频率,电动阀管线宜设置在低处同时需考虑执行器的拆除更换高度对阀组旁路立管高度的影响;

7、 集分水器处立管最高端处宜设置自动排气阀。

(二)装配要求:
1、 做好装配前熟悉集分水器各接管走向路由及各管段编号;

2、 做好装配前的设备数据复核工作,如出现不一致应及时告知设计人员,寻求最佳解决途径;

3、 做好装配前的集分水器空间定位和接管口水平的复核;

4、 集分水器装配时要求铭牌面向主检修通道,各操作阀门手柄同理;

5、 各类测量仪表朝向主检修通道便于观察位置;

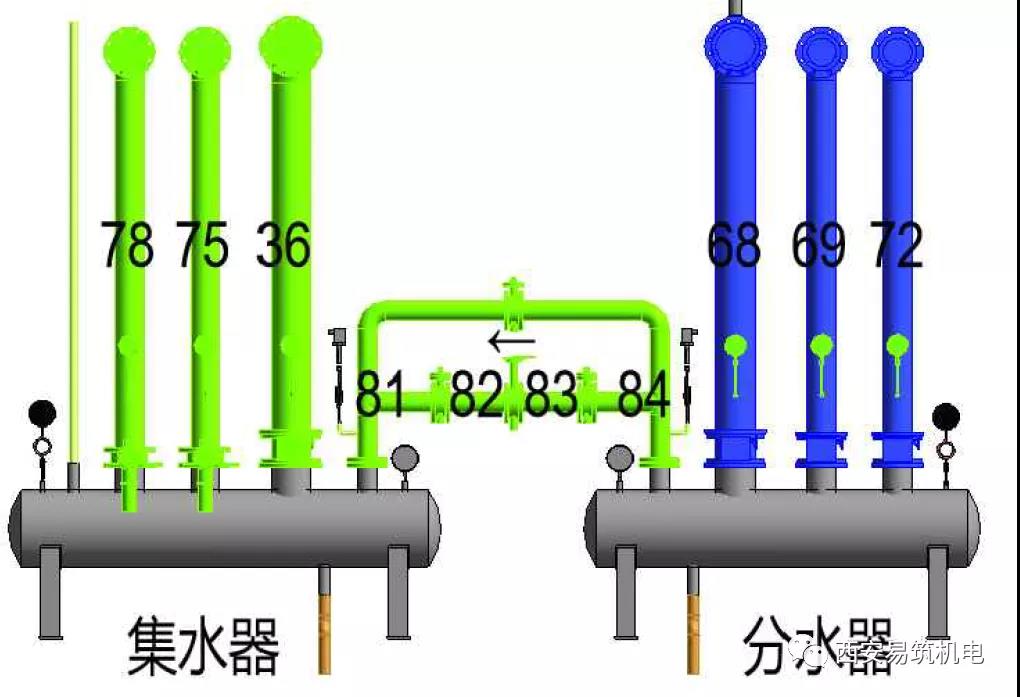

6、 集分水器间的压差旁通阀安装时注意水流方向,应由分水器指向集水器;

7、 管路压力试压及冲洗时集分水器压差阀组主路手动阀切断,旁路开启,待系统试运转时反之。





结语:

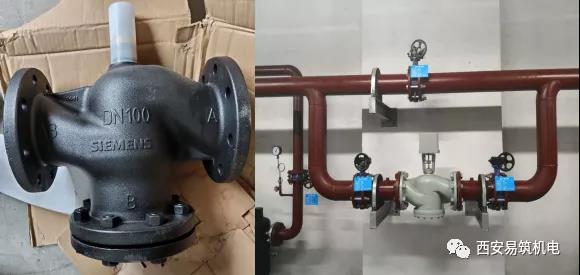

集水器和分水器之间的旁通调节阀的开度根据集水器和分水器的压力差自动调节,改变分水器与集水器之间的回流流量使压力差不变,维持冷水机组侧的定流量和用户侧的变流量,使空调水系统正常工作。
