管道式胶球清洗装置
2022-01-11 来源:西安易筑机电工业化科技有限公司
装置简介

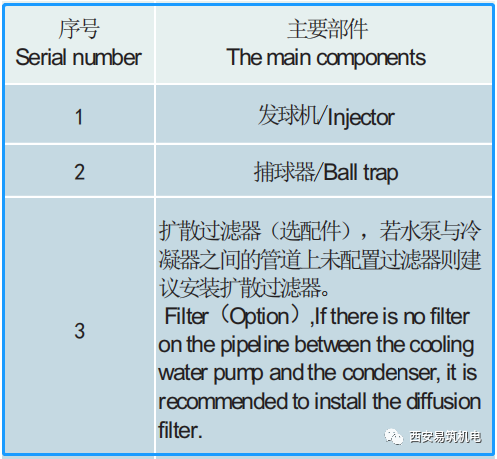

由二次滤网、收球网、装球室、胶球输送泵、分汇器、阀门、管路和电气控制柜等部件组成。使用胶球清洗装置可在机组不减负荷的情况下清洗凝汽器，提高凝汽器的传热效果，可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备。对大机组采用单元制系统即凝汽器每一侧使用收球网、装球室、胶球输送泵各一台；对于小机组通常采用共用制系统。

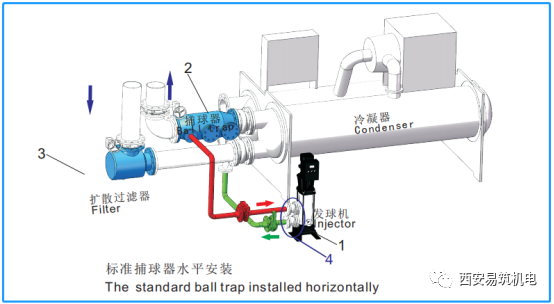

单流程冷凝器管道式小球清洗装置安装示意图

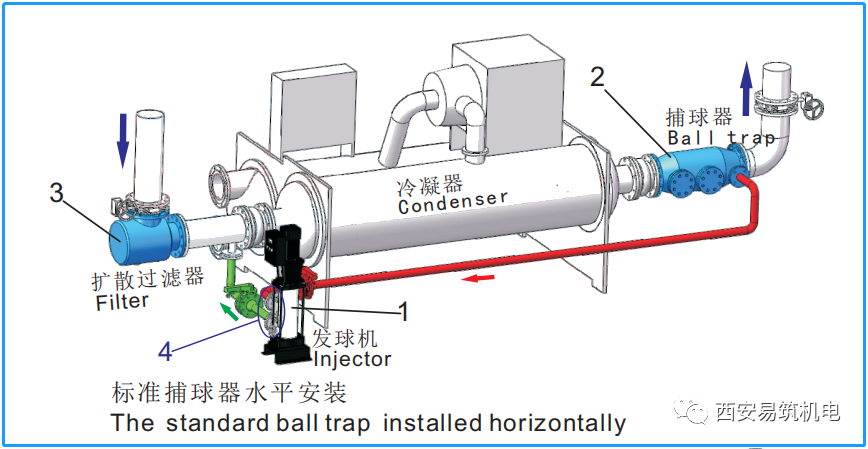

双流程冷凝器管道式小球清洗装置安装示意图
小球清洗装置安装注意事项
管道式小球清洗装置用于冷水机组的冷凝器的清洗，安装在冷水机组的冷却水进出水管，为了使小球清洗装置安装后整体美观，运行工况良好，应注意以下事项：

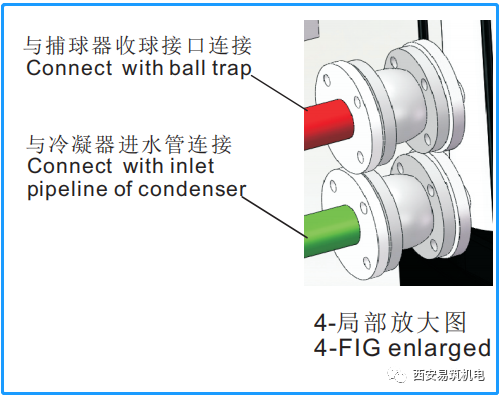

1、管道式小球清洗装置的动力部分采用不锈钢泵，进出口应尽量减小阻力，发球机收球接口与捕球器接口之间以及发球机发球接口与冷却水进水管之间的连接管路应尽量短，如由于安装位置导致管路过长，收发球支管尺寸建议由原来的DN50放大至DN65。
2、捕球器安装在冷却水的出水管上，冷却水管所配的阀门应安装在捕球器出水端，以便捕球器检修。（若为蝶阀,捕球器与蝶阀之间要加短接,以便 隔 断冷却水后可 以拆装捕球器)。

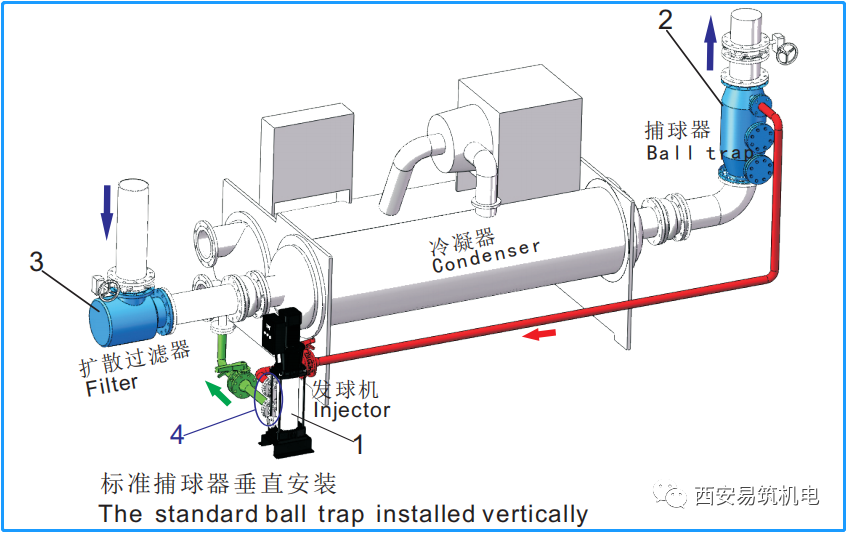

3、当捕球器水平安装时，为了方便检修，建议捕球器的检修孔朝外侧。
4、DN80的蝶阀组用来隔断小球清洗装置与冷却水总管，应尽量靠近冷却水管。
5、提供三相电源，建议配置额定 电流不小于16A的三相断路器或者漏 电保护开关。配用五线制电缆规格为 3*2.5+2* 1.5mm2。
小球清洗装置调试运行注意事项
1、对于新系统，在设备正式启用前,必须冲洗,清理干净整个管道系统(包括过滤器),排除安装过程中成 的系统中的焊渣、铁丝、木片、塑料以及管内锈蚀物等杂物，排尽系统中的黄锈水。施工要严格按照国标《 通风与空调工程施工质量验收规范》GB50243-2002：9.2.2第四条和9.30.10第三条的相关规定。
2、对于改造的系统，在设备启动前，需彻底清理换热管内壁的污垢。对于机械捅刷无法清理的污垢，要采用化学清理的方法，以保证换热管内壁清洁如新。
3、当过滤器工作一段时间，过滤器滤芯沉积一定的杂质，这时压力降增大，流速下降，需及时清除过滤器芯内的杂质；同时检查过滤器是否有效。
4、非制冷季循环水管内壁产生的锈蚀物，重新开机时要清洗检查过滤器，除去杂质异物。
温馨提示
主机调试时必须同时调试小球清洗装置，以免换热管内结垢后，再运行小球清洗装置，影响清洗效果。
