您的控制系统是否影响到了设备的正常运行!

在设备正常运行过程中,您的控制系统PLC/DDC能否断电,且不影响设备正常运行,在此小编分享一些建议供大家探讨:


Plc/DDC数字量输出(继电器或晶体管输出)可以控制现场设备的启/动,程序可设计为长输出和脉冲输出,长输出相似于自锁按钮,脉冲输出如同点动按钮。在PLC/DDC控制设备(水泵、空调主机等)时,分为两种控制设计思维:

1.长输出控制:输出为真时,设备运行,输出为假时,设备停止;

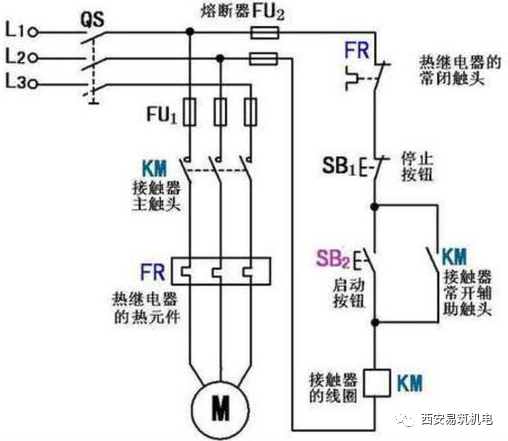

2.脉冲输出控制:启动指令输出从假变为真“0-1”脉冲信号,设备运行,停止指令输出从假变为真“1-0”的脉冲信号(一般接继电器常闭信号),设备停止。如同自保持回路的启动按钮和停止按钮。


以上两种设计思路都可以满足设备的启停操作,第一种控制设计每台设备只占用一个输出点位,节省成本。第二种设计每台设备需占用两路输出点位。但从安全角度考虑,第二种设计控制更安全,在设备正常运行过程中,控制系统断电对设备运行无影响,第一种控制设计需要控制系统长期正常运行,可靠性偏低。

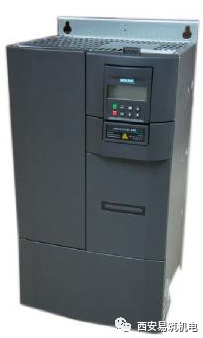

模拟量信号输出(如变频器频率设定),一般分为4-20mA电流信号或0-10v电压信号。如变频器在运行过程中,实时刷新模拟量给定端口的电流或电压,若控制系统断电,模拟量输出为“0”,现场频率给定也为“0”,此种情况需PLc/DDC在设备运行过程中不能断电。解决此类问题,PLc/DDc与变频器可以通过485通讯解决,在通讯链路中,PLc/DDc修改设备运行数据时只下发一次修改指令,修改后数据保存于现场被控设备中(如水泵、风机的变频器等),PLC/DDc的断电不影响已修改的参数。

以上是小编的分享,若有好的意见和观点,希望大家多多交流。
