Revit中族的创建

2021-12-22 来源:西安易筑机电工业化科技有限公司

一、参数化族的分类

概述

族是revit中一个非常重要的概念，通过参数化族的创建，可以像Autocad中的块一样，在工程设计中大量复用，提高三维设计效率。

族的分类

参数化族可以分为以下两类:标准参数化族和自定义参数化族。

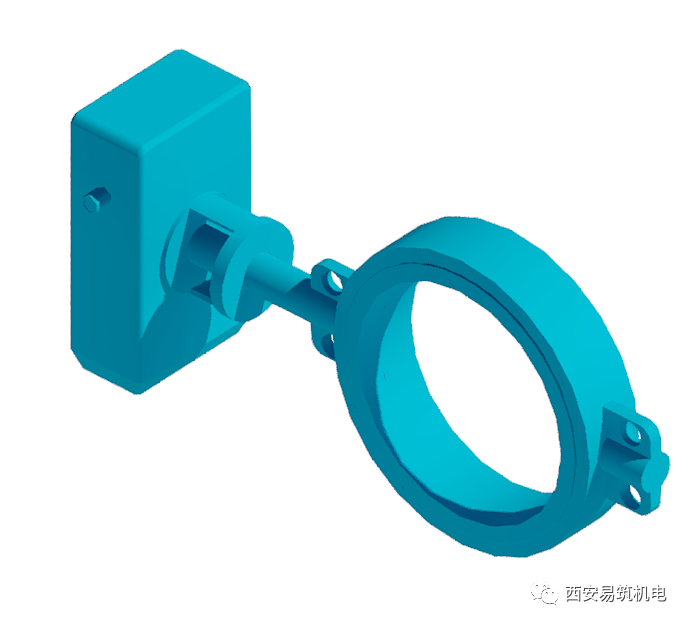

标准参数化族是将预先定义好的标准数据系列(如产品样本中针对不同型号产品给出的外形尺寸数据)作为驱动参数而创建出来的族，每个族类型对应唯一的一个数据组，所有族类型均在同一模型基础上实现参数驱动。主要应用于具有标准规格和尺寸的设备或构件族的创建。

自定义参数化族是为非标设备或构件而创建的族，在同一模型基础上针对非标设备或构件中可能需要用户自定义的尺寸创建参数，该参数可以由用户在载入自定义参数化族后根据电站实际需要直接修改而得到适合本电站的非标设备或构件。

标准化族参数的的创建

二、标准化族参数的驱动方式

标准参数化族的参数驱动方式有两种:一是使用数据文件进行参数驱动;二是将数据内置在族类型里面直接驱动。采用数据文件进行参数驱动适用于族类型数量较多的族，便于数据的集中管理和模型调试，在标准参数化族的创建中应用较多;缺点是使用该族时必须同时提供数据文件并数据文件拷贝至特定的文件夹，否则无法实现参数驱动。

数据内置在族类型中创建的族通用性更强，但不利于标准化数据的集中管理，也不利于模型的调试，通常用于族类型数量较少的标准化族的创建。

参数驱动数据文件格式

数据文件可以采用两种格式进行创建，一是TXT格式，二是CSV格式，二者各有优缺点，可根据创建族的不同需要而采用不同的格式。

TXT格式数据表优点:

1、TXT文件与族文件放在同一文件目录下，查询修改方便;

2、在加载族时可以根据需要适时选择族类型而不必加载全部，需要新的族类型时重新载入即可。

缺点:

1、文件名必须与族文件同名，且只能有一个TXT文件与族文件关联;

2、无法实现表格对应关系的查询。

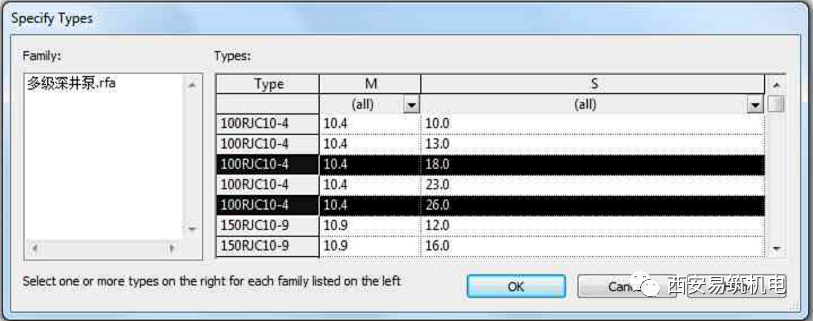

用TXT格式数据表创建的族在工程中载入时的界面：

参数驱动数据文件格式

CSV格式数据文件优点:可以实现族文件与多个CSV文件的对应关系，对不同CSV表格之间的关联数据进行查询、驱动;

缺点:

1、CSV文件放在C:\DocumentsandSettings\AllUsers\ApplicationData\Autodesk\RME2010lLookupTables(WindowsXP)或 C:\ProgramData\Autodesk\RME2012\LookupTables( Windows7)目录下，查询、修改不方便;

2、一旦加载族则加载全部族类型，族类型较多时加载很慢，经Purge后重新载入时无法加载需要的新的族类型。
