如何在Revit中给设备设置维护检修空间
2021-01-21 来源:西安易筑机电工业化科技有限公司
在机电设备安装过程中，大多数设备都要预留检修维护空间，以便后期运维过程中的维护和检修，接下来给大家介绍一下，如何在Revit模型中给设备设置检修空间的方法。

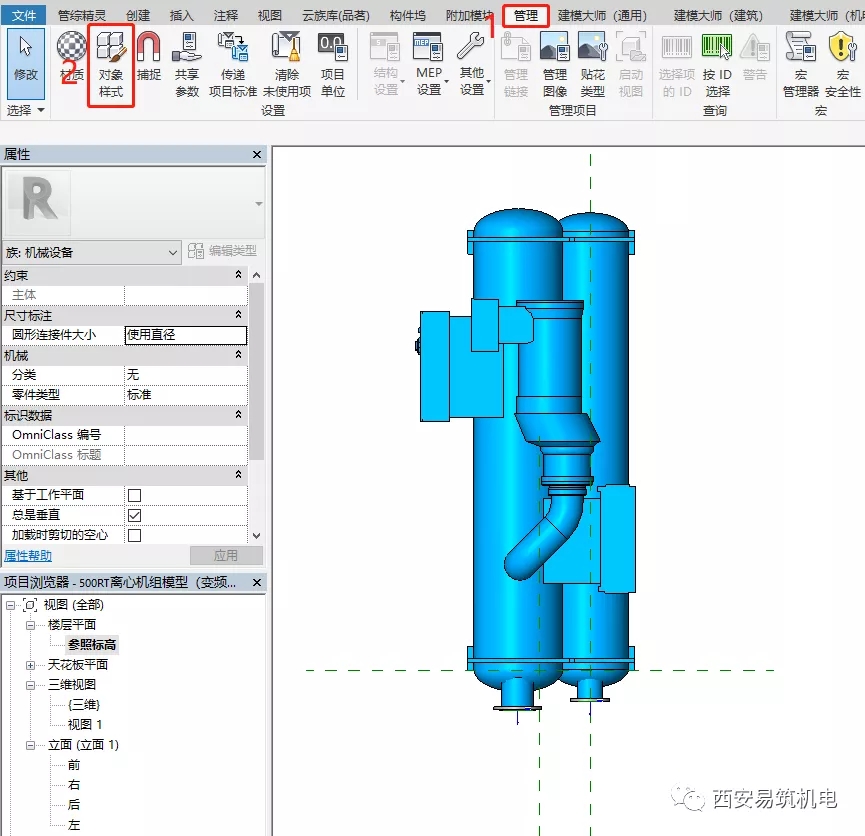

1.点击“管理”选项卡下的“对象样式”。

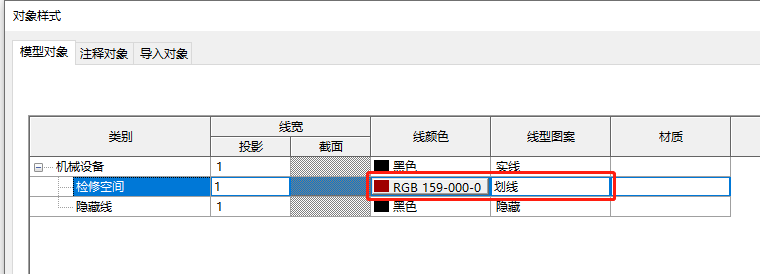

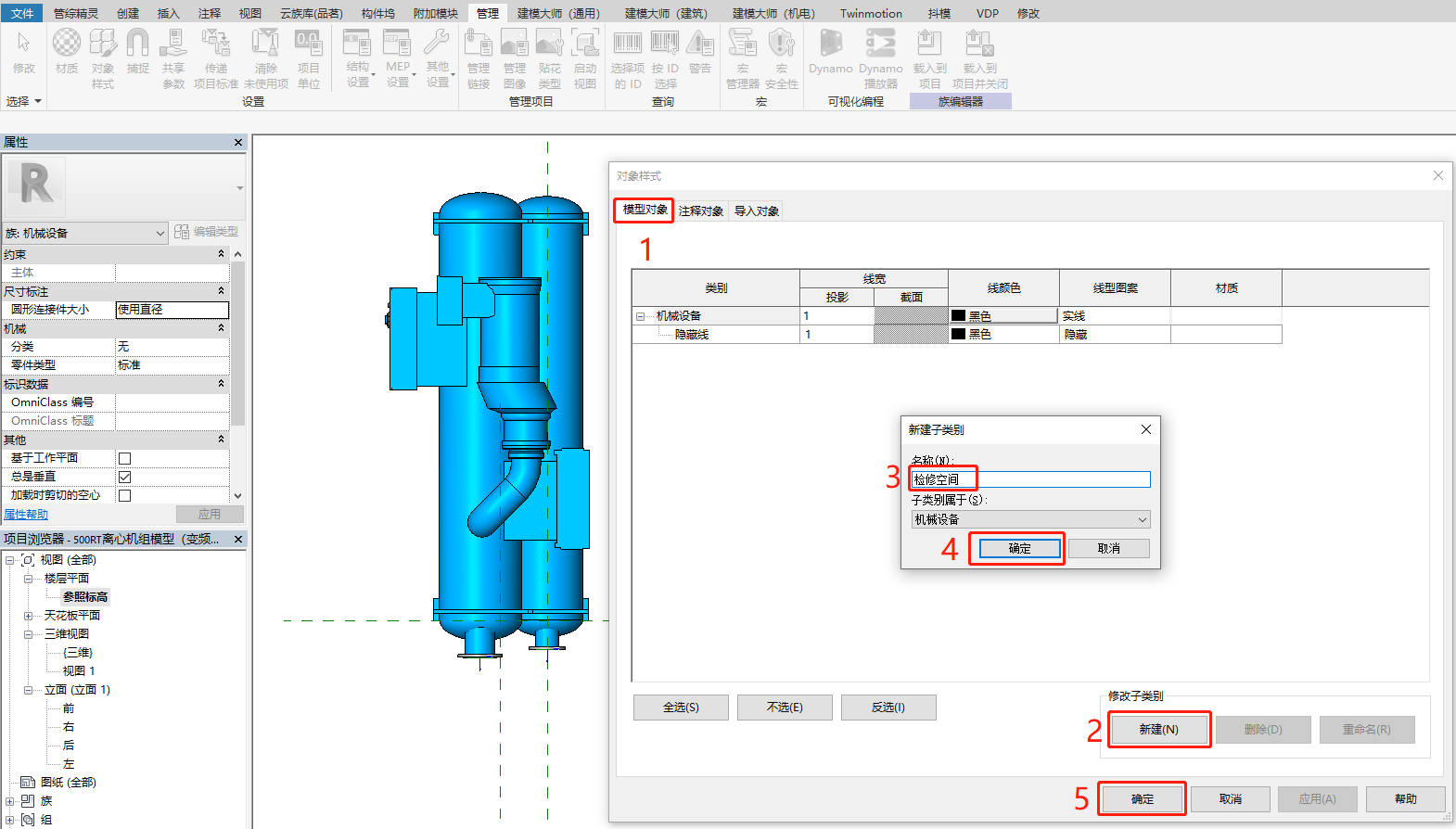

2.在弹出的对象样式对话框点击“修改子类别”下的“新建”命令，新建“检修空间”子类别名称，设置“检修空间”子类别的线颜色及线型图案。

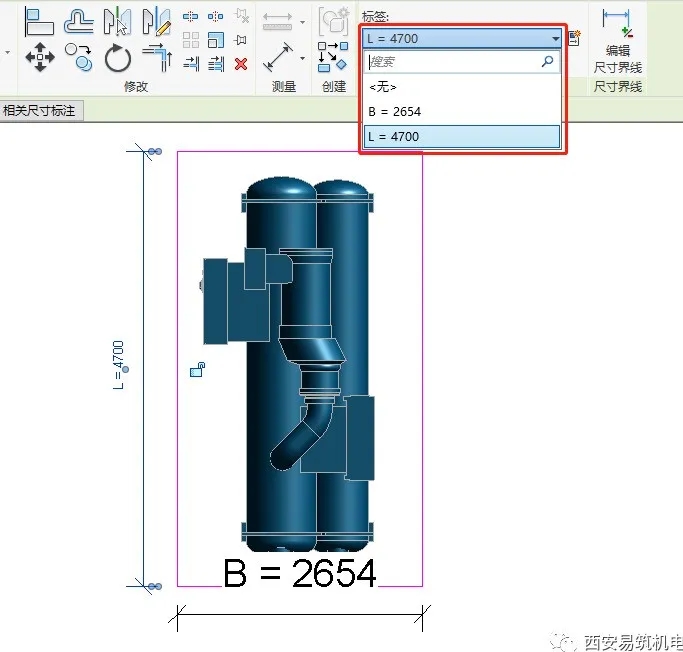

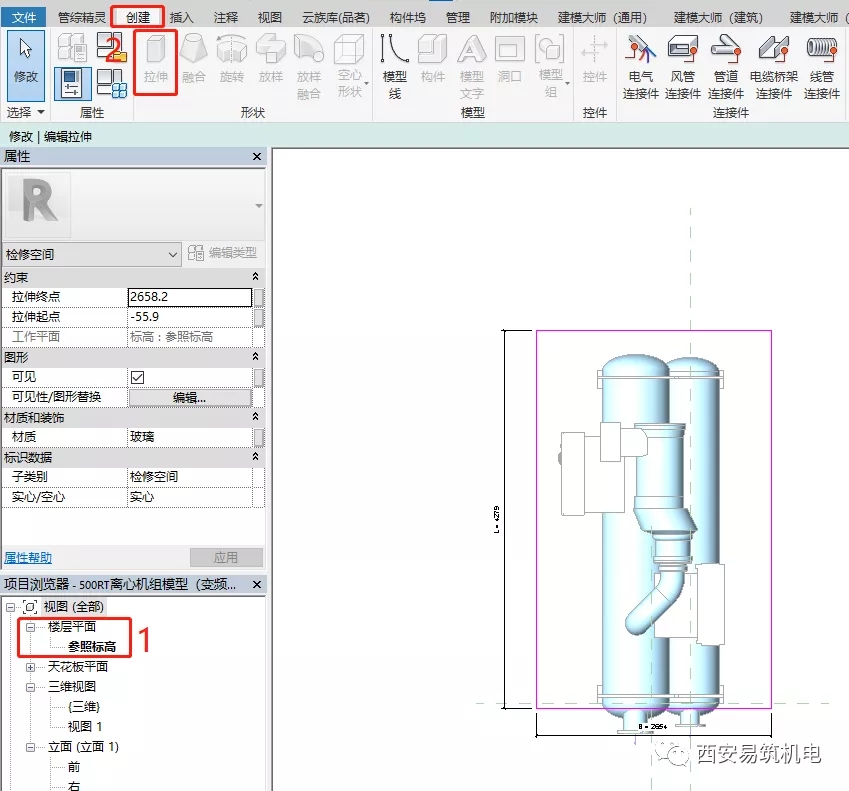

3.打开楼层平面视图下的“参照标高”点击“创建”选项卡下的“拉伸”命令创建一个检修空间实体。对检修空间实体大小进行尺寸标注，并为该尺寸添加参数。

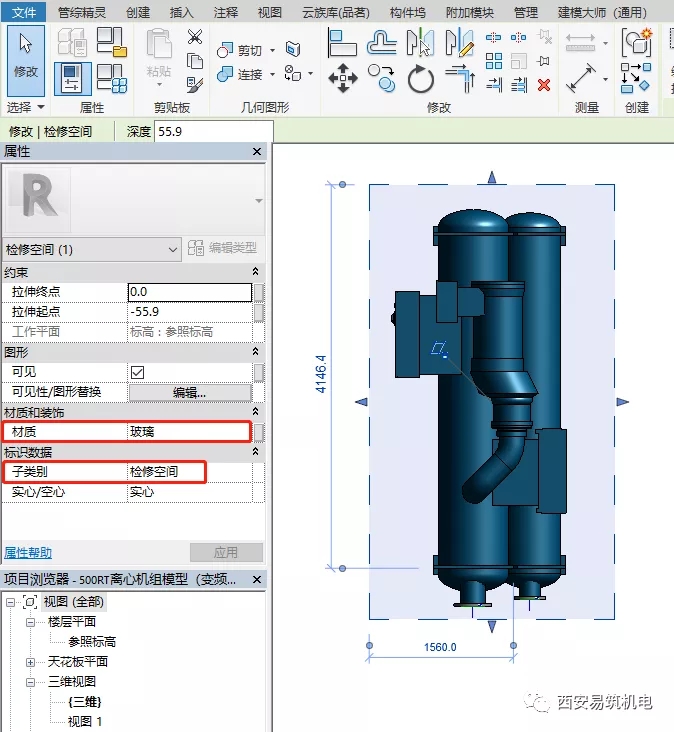

4.选择该实体，在属性栏把“子类别”改为“检修空间”，为方便在模型中查看设备，把该实体材质设置为透明材质。

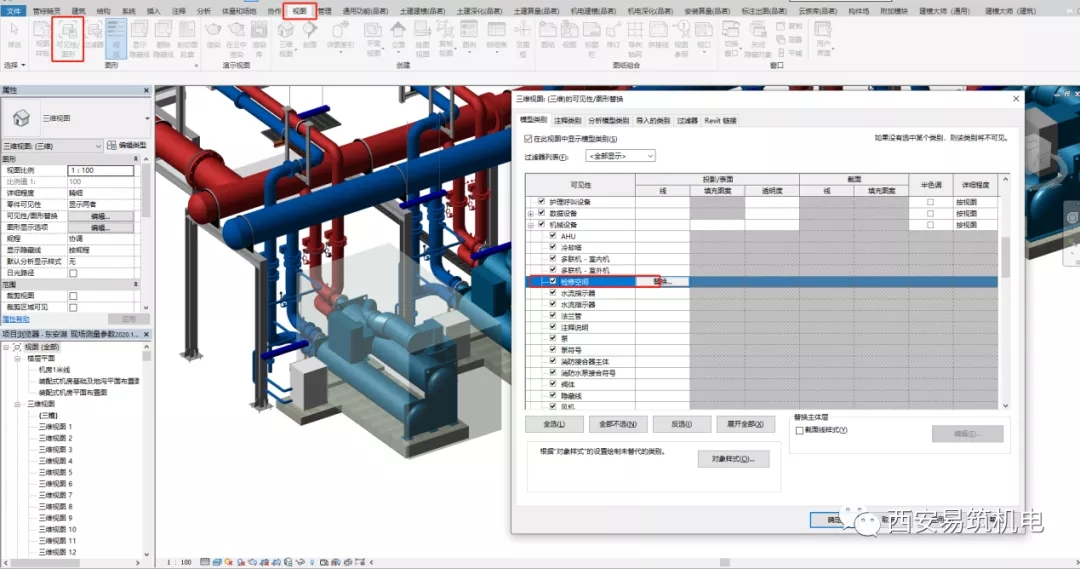

5.把设备族载入到项目中，用户便可以看到检修空间的实体形状。如果不想看到检修空间的实体形状，点击“视图”选项卡下的“可见性/图形”（快捷键“VV”），取消勾选机械设备类别下的检修空间即可。取消检修空间实体形状，对检修空间的设置没有任何影响。
