自动喷水灭火系统你了解多少?

2020-07-30     来源:西安易筑机电工业化科技有限公司

前言:

   自动喷水灭火系统在城市消防中的重要性对于现代建筑物火灾来说,意义十分重要的。因为早一分钟发现,就会多一分扑救的把握,扑救初期火灾,是最容易,损失最小、伤亡最小的。


一、定义:

   由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件,以及管道、供水设施等组成,能在发生火灾时喷水的自动灭火系统。



二、工作原理:

   保护区域内发生火灾时,温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时报警阀系统侧压力降低,供水压力大于系统侧压力(产生压差),使阀瓣打开(报警阀开启),其中一路压力水流向洒水喷头,对保护区洒水灭火,同时水流指示器动作自动报警系统确定起火区域;另一路压力水通过延迟器流向水力警铃,发出持续铃弑,报警阀组或稳压泵的压力开关动作输出启动供水泵信号,完成系统启动。系统启动后,由供水泵向开放的喷头供水,开放喷头按不低于设计规定的喷水强度均匀喷水,实施灭火。



三、分类:

1、闭式系统:采用闭式洒水喷头的自动喷水灭火系统,基本类型包括湿式、干式、预作用及重复启闭预作用系统等。在已安装的自动喷水灭火系统中,有70%以上为湿式系统。

2、开式系统:采用开式洒水喷头的自动喷水灭火系统,包括雨淋系统、水幕系统



四、常用自动喷水灭火系统的使用范围

1、湿式系统在环境温度不低于4℃、不高于70℃的建筑物和场所都可以采用湿式系统。该系统局部应用时,适用于室内最大净空高度不超过8m、总建筑面积不超过1000㎡的民用建筑中的轻危险级或中危险级级需要局部保护的区域。

2干式系统适用于环境温度低于4℃和高于70℃的建筑物和场所,如不采暖的地下车库、冷库等

3、预作用系统:处于准工作状态时严禁误喷、严禁管道充水、用于替代干式系统的场所,应采用预作用系统。

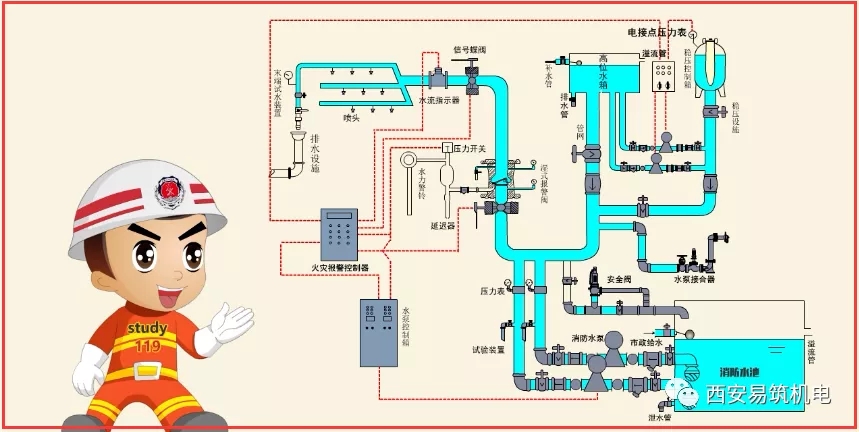

五、系统组成

1、自动喷水灭火系统应有下列组件、配件和设施:

①应设有洒水喷头、报警阀组、水流报警装置等组件和末端试水装置,以及管道、供水设施等;

②控制管道静压的区段宜分区供水或设减压阀,控制管道动压的区段宜设减压孔板或节流管;

③应设有泄水阀(泄水口)、排气阀(或排气口)和排污口;

④干式系统和预作用系统的配水管应设快速排气阀,有压充气管道的快速排气阀入口前应设电动阀;

2、组件介绍

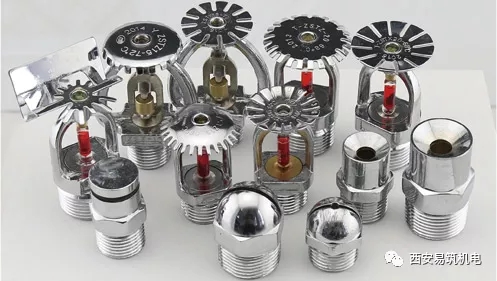

喷头:在自动喷水灭火系统中,洒水喷头担负着探测火灾、启动系统和喷水灭火的任务,它是系统中的关键组件。





洒水喷头的分类

①按有无释放机构分类为闭式和开式;

②按喷头流量系数分类,包括K=5580115等,其中K=80的称为标准喷头;

③按安装方式分类,有下垂型、直立型、普通型和边墙型喷头。

洒水喷头的使用要求:

干式系统、预作用系统应采用直立型洒水喷头或干式下垂型洒水喷头;应有备用洒水喷头,其数量不应少于总数的1%,且每种型号均不得少于10只;








   每个报警阀组控制的最不利点洒水喷头处应设末端试水装置,其他防火分区、楼层均应设直径为25mm的试水阀。

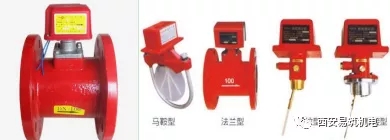

水流指示器:系统中将水流信号转换成电信号的一种必备附件常用的水流指示器有管道式和插入式两种类型;






除报警阀组控制的洒水喷头只保护不超过防火分区面积的同层场所外,每个防火分区、每个楼层均应设水流指示器,当水流指示器入口前设置控制阀时,应采用信号阀。

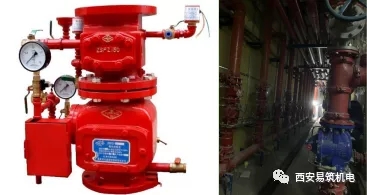

报警阀组:报警阀是自动喷水灭火系统中接通或切断水源,并启动报警器的装置

报警阀组的作用

接通或切断水源、输出报警信号

防止水流倒回供水源

通过报警阀可对系统的供水装置和报警装置进行检验

报警阀组的使用要求:

①串联接入湿式系统的配水干管的其他系统,应分别设置独立的报警阀组;

②宜设在安全及易于操作的地点,距地面高度宜为1.2m

③设置报警阀组的部位应设有排水设施;

④连接报警阀组的进出口的控制阀应采用信号阀,当不采用信号阀时,控制阀应设锁定阀位的锁具;

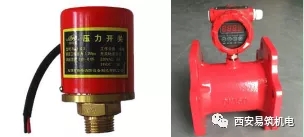

压力开关压力开关是一种靠水压或气压驱动的电气开关,通常与水力警铃一起安装使用压力开关利用水力闭合弱电路实现报警自动喷水灭火系统应采用压力开关控制稳压泵,并应能调节启停压力。
