中央空调控制系统基础篇之信号类型
2021-08-04 来源:西安易筑机电工业化科技有限公司

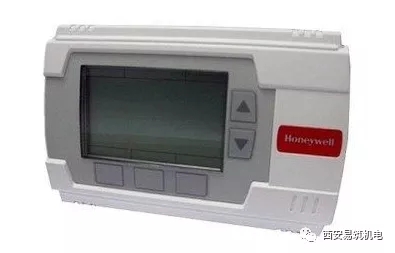

中央空调控制系统中，中央处理器是控制系统的大脑，功能模块的作用是采集、处理、输出等功能。功能模块是直接通过硬接线直接接入现场设备，如：设备的启/停,运行状态反馈，温度传感器采集、变频器频率设定等，常分为开关量输入DI、开关量输出DO，模拟量输入AI，模拟量输出AO ，所有的输入输出信号以机柜为参照。
1.DI信号：数字量输入信号（digital input）

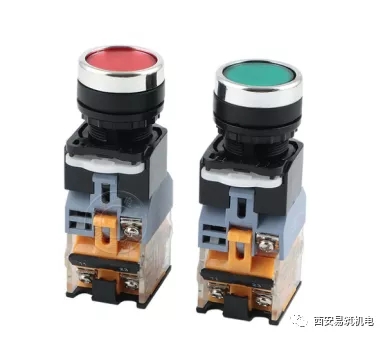

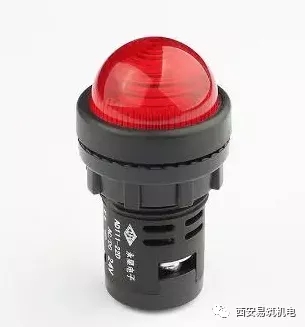

数字信号采用高电平1和低电平0，1断开0闭合，DI常称为开关量输入信号，给PLC或DDC一个断开和闭合的信号，常用于状态的显示，比如断路器合闸，在组态软件画面显示闭合。
2.DO信号：数字量输出信号（digital output）

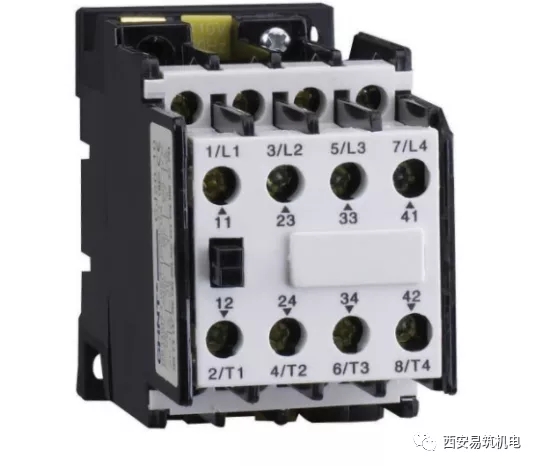

高电平1和低电平0，即PLC/DDC发出一个启动或停止的信号输出给设备，使设备启/停；比如电机的启动，通过PLC/DDC输出启动命令“1”，电机控制回路接通，接触器通电吸合，电机启动。
3.AI信号：模拟量输入信号（Analog input）

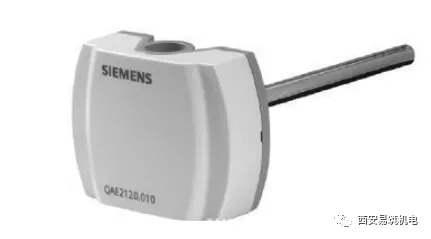

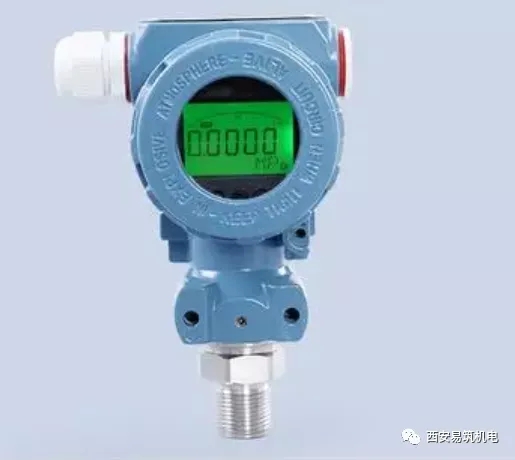

模拟量输入信号即PLC/DDC采集（温度传感器、压力传感器等）4-20mA或0-10V的电流或电压信号，经过A/D转换，依据传感器量程计算出实际值。
4.AO信号：模拟量输出信号（Analog output）
和AI相反，AO是PLC/DDCS输出4-20mA或0-10V信号给现场被控设备（如变频器频率设定，电动阀门的开度控制等）。如变频器的频率控制，通过PLC/DDC控制设定频率值，PLC/DDC通过D/A转换输出对应的电流/电压值给变频器，变频器根据给定的电流/电压值来执行相应的频率运转。

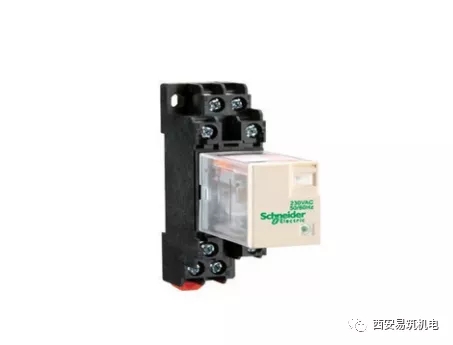

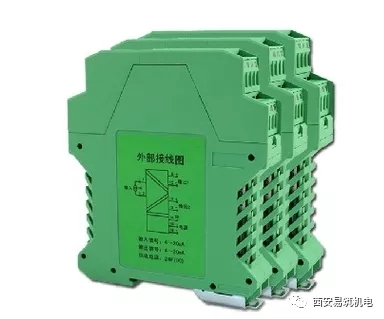

常用的控制系统中，为确保控制系统稳定、安全运行，PLC/DDC的电源应为单独供电，不与外部共用;开关量DI/DO都应通过中间继电器隔离;模拟量AI/AO都应通过隔离器进行模拟量信号隔离（在防爆场合采用安全栅）。在实际项目中由于成本原因，一般都只做到了开关量的隔离，项目没有特殊要求，模拟量隔离都被忽略，造成后期调试阶段常出现模拟量信号干扰问题经常出现。在此小编建议同行重视模拟量的隔离，前期成本增加会提高系统的稳定性及抗干扰能力。
