Xi'an Yizhu Industrialization Technology Co., Ltd.
2021-07-27 来源:西安易筑机电工业化科技有限公司
杭州亚运会棒(垒)球体育中心项目冷热源机房
项目简介:杭州亚运会棒(垒)球体育中心项目位于浙江省绍兴市,本项目为EPC总承包,其中地下室一层,建筑面积55724㎡。主要功能为商业、车库。空调水泵房56.6㎡,锅炉房120㎡,冷冻机房240㎡,均位于地下一层。机房最大水管管径DN350,最小水管管径为DN125,主要管材为无缝钢管和螺旋钢管,法兰连接。
主要设备:空调水泵房包含空调水泵3台(2用1备),定压补水装置1套,雾化全程水处理器1台。锅炉房包含真空燃气热水锅炉3台,热水泵4台(3用1备),雾化全程水处理器1台。冷冻机房包含螺杆式冷水机组3台,冷冻水泵4台(3用1备),冷却水泵4台(3用1备),定压补水装置1套,雾化全程水处理器1台,循环水旁流处理器1台,分水器1台、集水器1台。
项目图片:
机房整体BIM模型深化图

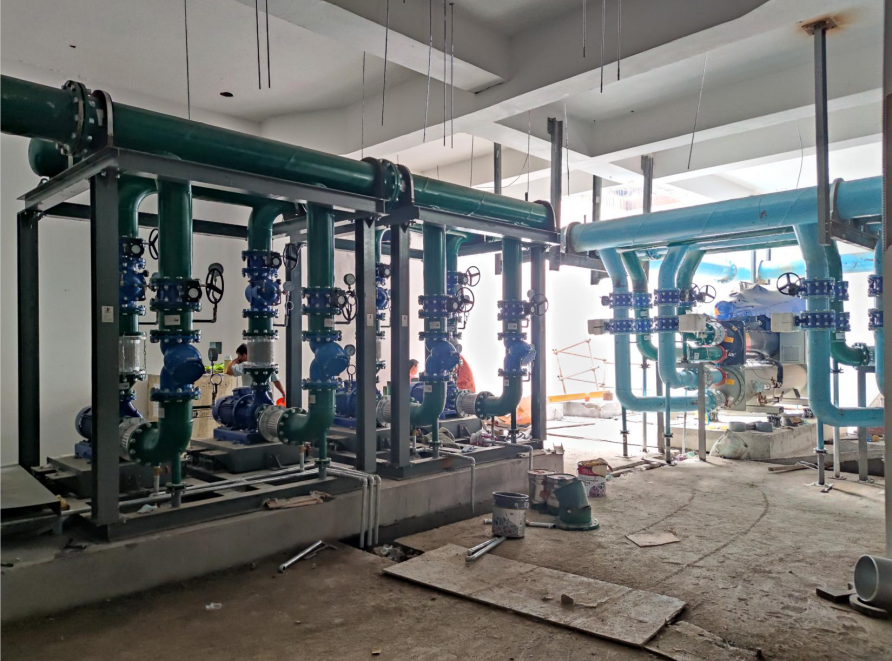

局部模型以及现场对比图
