成都地铁五号线2标段（杜家碾站）
2019-02-26 来源:西安易筑机电工业化科技有限公司
项目概况
本项目位于成都市地铁5号线杜家碾站，项目主体建筑面积10516.08平方米，车站全长250米，其中冷水机房位于站厅层A端，面积为102平方米，机房内设计为8台设备，分别有2台冷水机组、2台冷冻水泵、2台冷却水泵、2台全程综合水处理器，总共8台设备，管道工程量290米，最大管径为DN250，管道材质分别为无缝钢管和镀锌钢管。
重点难点
1.机房内空间呈狭长状，设备排布位置紧促，对通道、检修空间影响较大，上方平行水管较多，影响支吊架排布，并且此项目要求所有支架尽量采用吊架。
2.水泵位置靠墙，留出中间部分做为检修通道；
3.所有接口部分管道尽量做成一排；
4.支吊架利用结构墙，做整体支架
图片展现

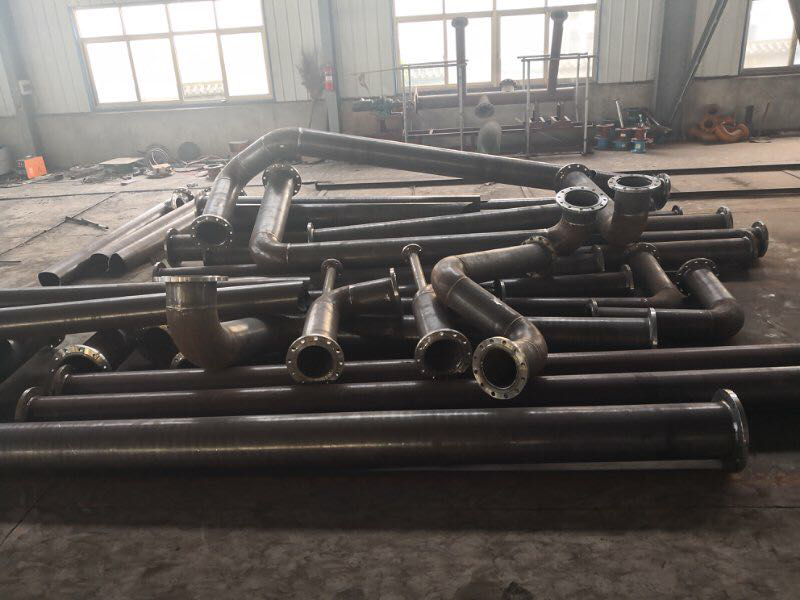

【工程加工】

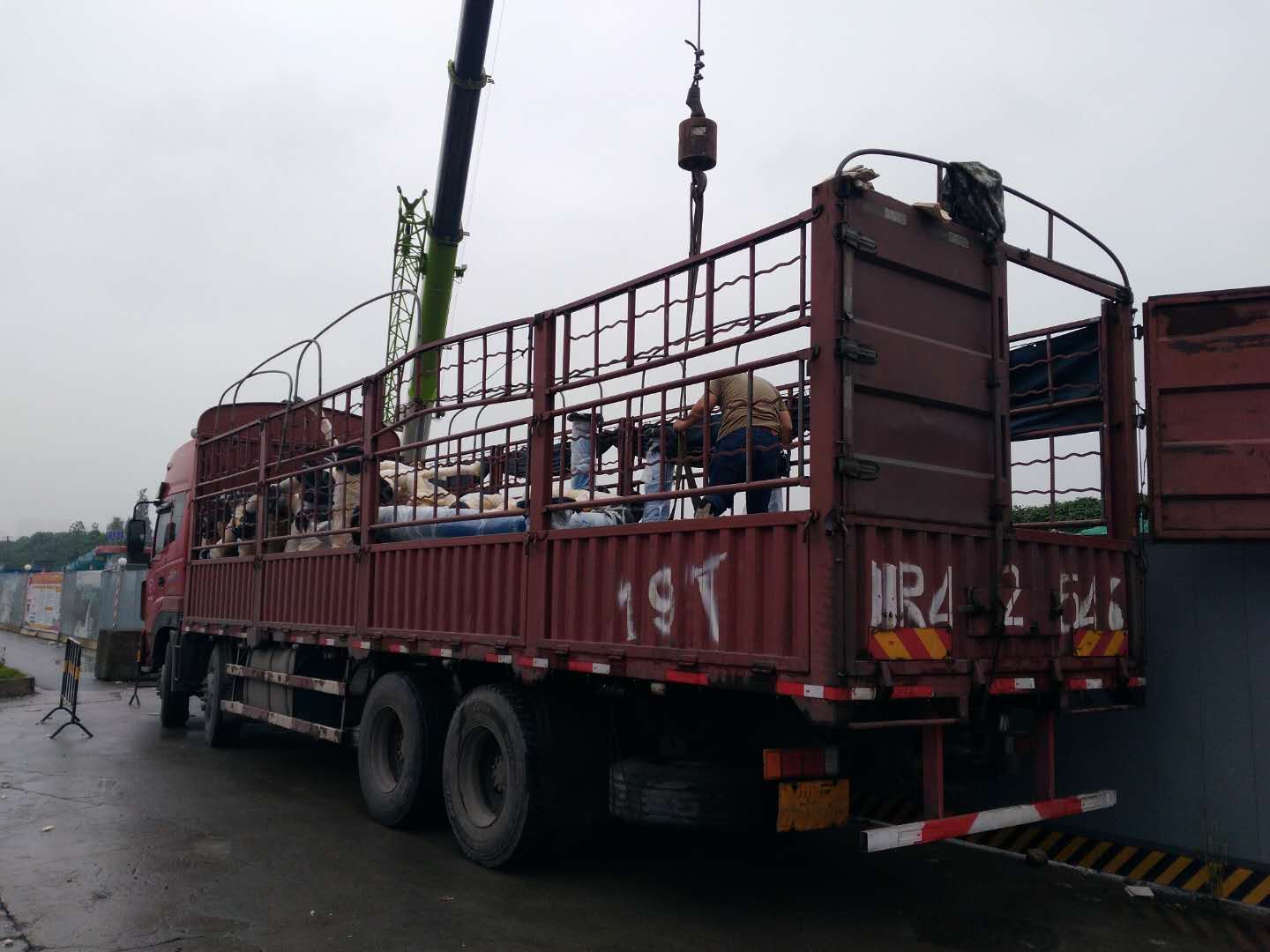

【成品倒运】
【安装完成】
