西安浐灞生态自贸中心换热机房

项目简介：换热机房位于地下二层，建筑面积280㎡，分段式+模块式安装。

主要设备：板式换热器10台，循环泵13台（Q=80m³/h，H=15m，N=5.5kw四台；Q=120m³/h，H=35m，N=18.5kw三台；Q=4m³/h，H=18m，N=1.55kw两台；Q=12m³/h，H=16m，N=2.2kw两台；Q=12m³/h，H=26m，N=2.2kw两台；），分集水器各1台、全程水处理器5套、加药装置5套、真空脱气装置4套、定压补水泵2台，预制加工管道（DN50~DN350）总长790余米。

项目图片：

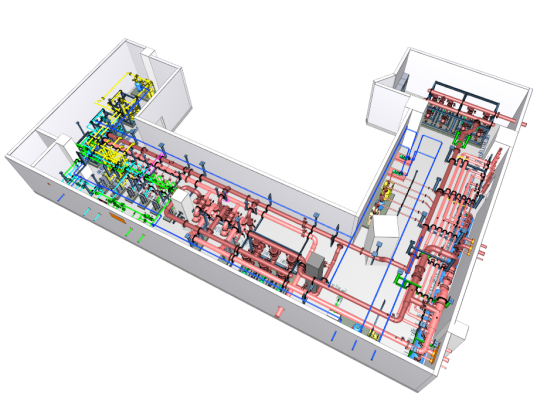

                                  换热机房整体BIM模型图

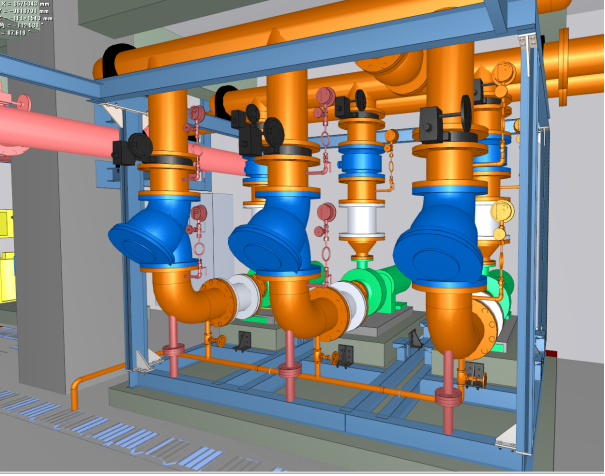

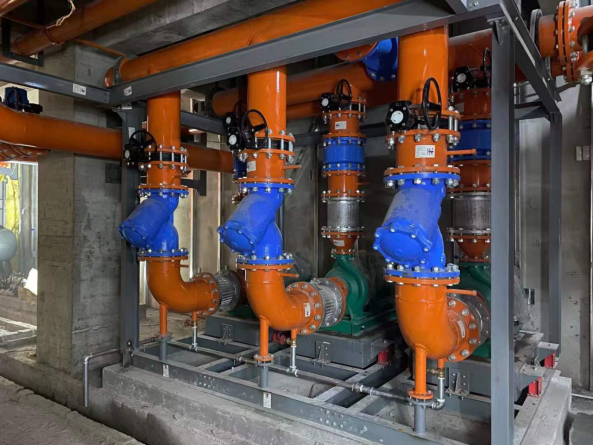

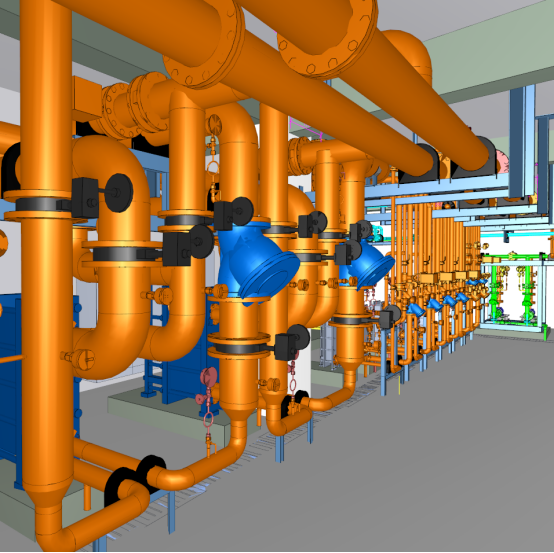

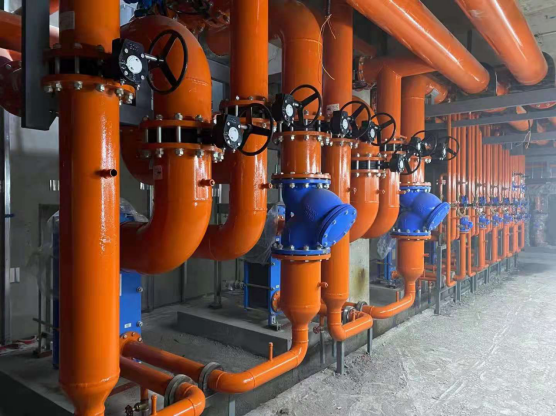

                                机房局部现场与模型对比图
