项目名称：深圳地铁10号线贝尔路站

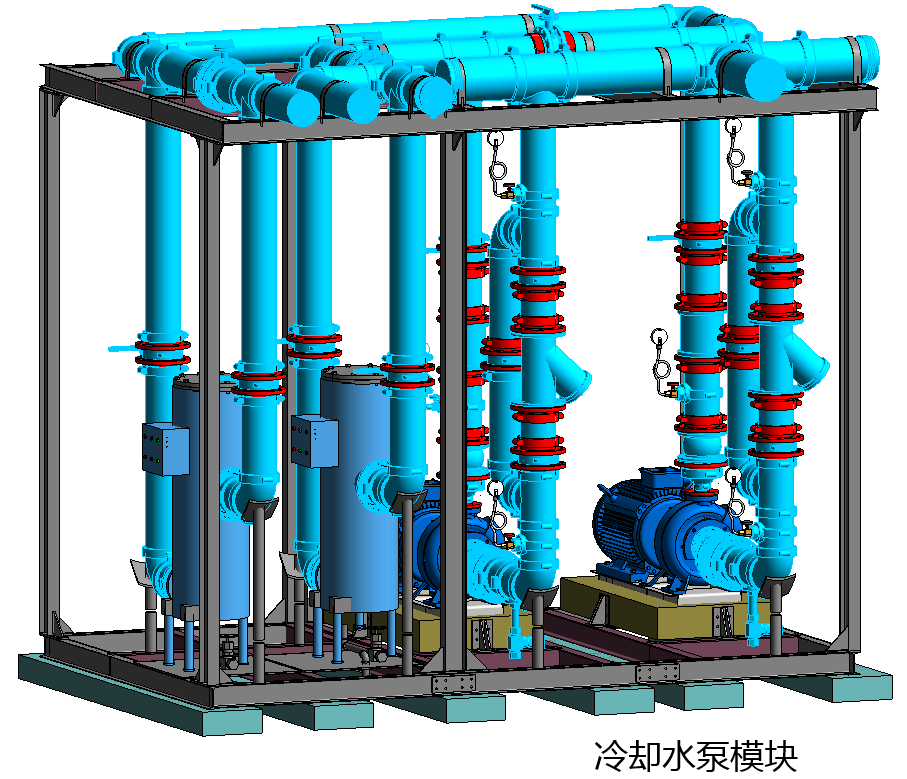

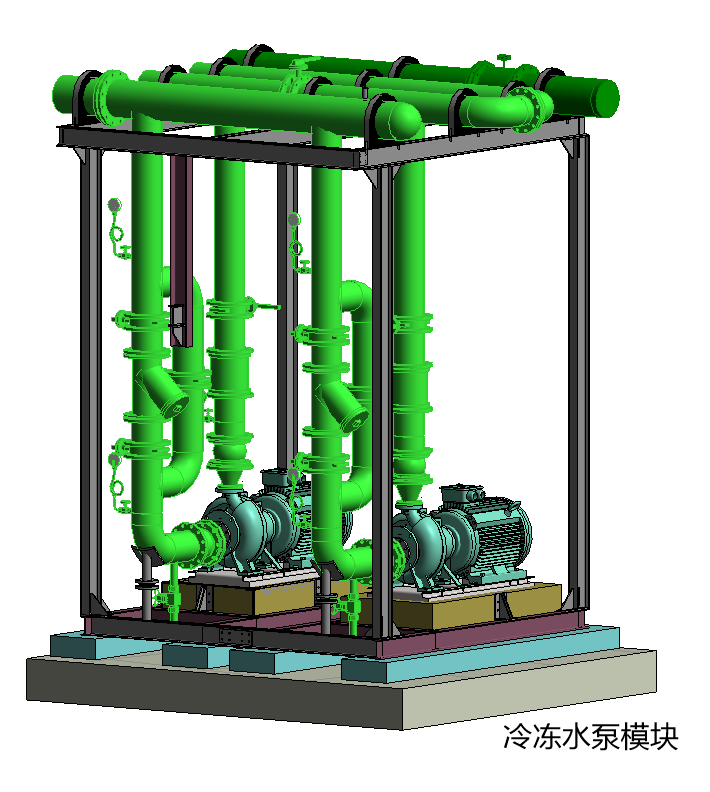

项目简介：贝尔路站位于坂雪岗大道和贝尔路交叉口，其中主体建筑面积11955.14㎡，附属建筑面积3195.59㎡。制冷机房位于站厅层环控机房内，机房总建筑面积484平方米，机房采用分段式安装，冷冻水管采用无缝管道，管道连接方式为焊接，冷却水管采用内外涂环氧树脂钢管，管道连接方式为卡箍连接。主要设备：磁悬浮冷水机组2台（额定制冷量695kw/台）、循环水泵4台（Q=137m³/h，H=28m，N=18.5kw两台；Q=149m³/h，H=30m，N=22kw两台）综合水处理器2台、分集水器各1台，预制加工管道（DN65~DN250）总长328米。

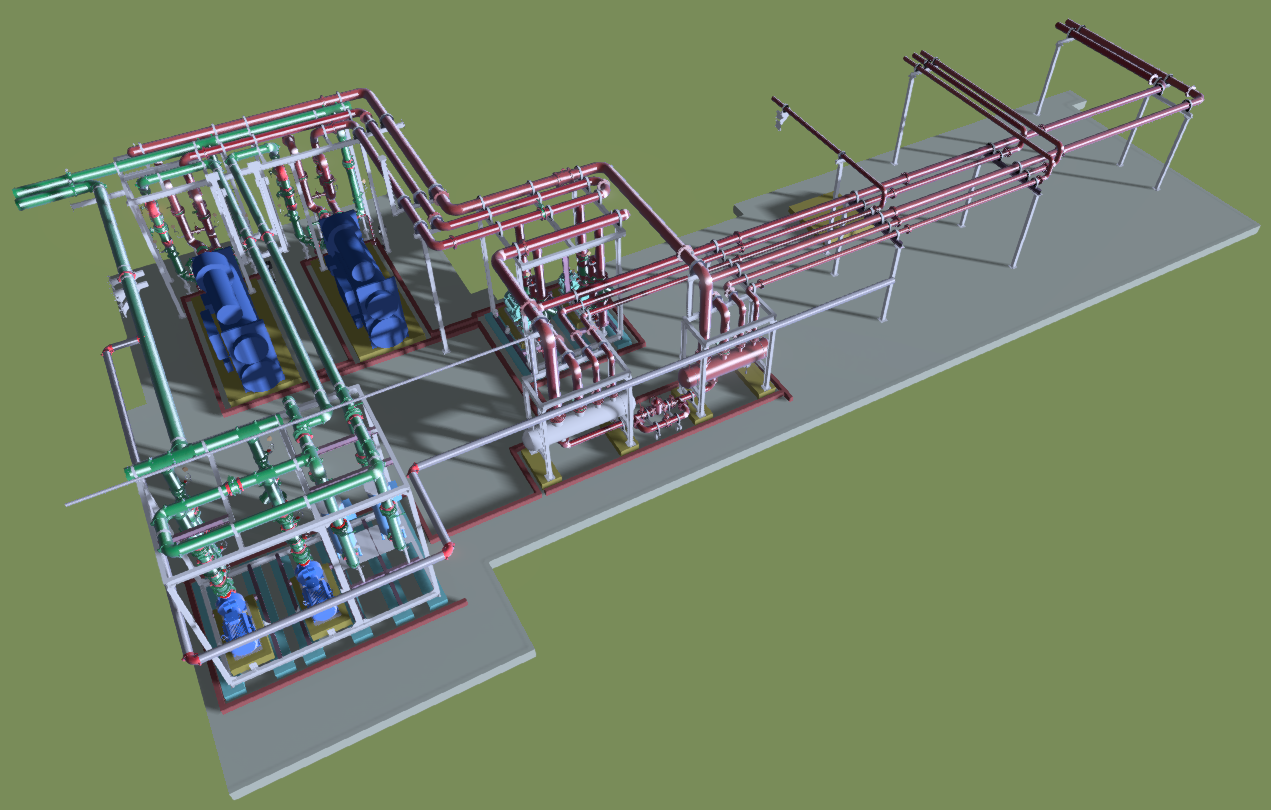

—  项目模型  PROJECT MODEL —
